| Номер в госреестре | 77618-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | ПАО "Запорожский завод металлических конструкций", Украина, г.Запорожье |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВСП-20000 предназначен для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуара - вертикальный стальной цилиндрический со стационарной крышей с понтоном, номинальной вместимостью 20000 м .
Резервуары представляют собой стальной сосуд цилиндрической формы с днищем и стационарной крышей с понтоном.
Днище резервуара - коническое с уклоном 1:100 от центра к периферии.
Заполнение и опорожнение резервуаров осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуаров.
На боковой стенке резервуаров предусмотрены люки-лазы для обслуживания резервуаров.
Резервуар стальной вертикальный цилиндрический РВСП-20000 заводской номер 6 расположен на территории АО Транснефть-Дружба, ЛПДС «Воронеж» 396333, Воронежская область, Новоусманский район, п. Софьино, д 1 А.

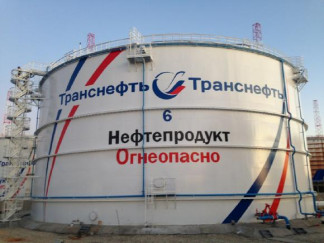

Общий вид резервуара стального вертикального цилиндрического РВСП-20000 представлен на рисунке 1.
Пломбирование резервуара стального вертикального цилиндрического РВСП-20000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 6 |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 6 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| - средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСП-20000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- нивелир оптический В30А (регистрационный номер 67025-17)
- рейка нивелирная телескопическая VEGA TS4M (регистрационный номер 34005-07)
- рулетка измерительная металлическая TS20/2 (регистрационный номер 22003-01)
- рулетка измерительная металлическая Fisco, мод. TS50/2 (регистрационный номер 67910-17)
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (регистрационный номер 43611-10)
- толщиномер ультразвуковой «Булат 2» с диапазоном измерений 0,6-100 мм (регистрационный номер 46426-11)
- линейка измерительная металлическая 0-500 мм (регистрационный номер 34854-07)
- штангенциркуль типа ТТТЦ-ТТ (регистрационный номер 25387-03)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВСП-20000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
