| Номер в госреестре | 77620-20 |
| Наименование СИ | Резервуары горизонтальные стальные |
| Обозначение типа СИ | РГСД-75 |
| Изготовитель | ООО "ПК "Красный Яр", пос.Красный Яр |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные РГСД-75 предназначены для измерения объема, приема, хранения и отпуска нефтепродуктов.
Описание средства измерения
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 75 м3. Резервуары являются по принципу действия закрытыми, по расположению - подземные. Заполнение и опорожнение резервуара осуществляется через приемно-раздаточные патрубки расположенные в верхней части резервуара.
Резервуары горизонтальные стальные РГСД-75 с заводскими номерами 50, 51 расположены в Красноярском крае, Емельяновском районе, п. Емельяново, р-н Аэропорта «Красноярск», сооружение № 1, расходный склад ГСМ.
Общий вид видимой части конструкции и эскизы резервуаров горизонтальных стальных РГСД-75 представлен на рисунке 1-2.

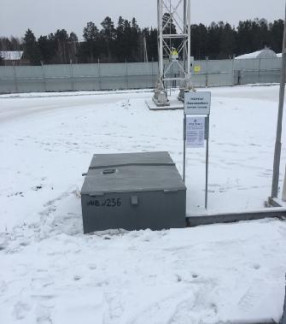

Рисунок 1 - Общий вид видимой части конструкции резервуаров горизонтальных стальных
РГСД-75
Рисунок 2 - Эскиз резервуаров горизонтальных стальных РГСД-75 Пломбирование резервуаров горизонтальных стальных РГСД-75 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 75 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Температура окружающей среды при эксплуатации, °С | от -50 до +50 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные | РГСД-75 №№ 50, 51 | 2 шт. |
| Технический паспорт РГСД-75 | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» объемным методом.
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ», регистрационный № 20570-13, с диапазоном измерений от 200 до 150000 дм с погрешностью ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным РГСД-75
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
