| Номер в госреестре | 77638-20 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ТС |
| Изготовитель | "Universal Thermosensors Ltd.", Великобритания |
| Год регистрации | 2020 |
| Срок свидетельства | 25.02.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические серии ТС (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного чехла.
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи серии ТС изготавливаются следующих моделей: CT3116/1, CT3116/2, CT3122/1, CT4010E/05, CT4010J/1, CT4012G/3, CT4012G/5, CT4012H/3, CT4012H/4, MW03627, MW03632, 64/51004015/1, 64/51004015/9, 64/60009030/1, 64/60009030/2, которые отличаются друг от друга конструктивным исполнением, типом номинальной статической характеристикой (НСХ) преобразования термопар и диапазоном измеряемых температур.
Термопреобразователи состоят из измерительной вставки, которая соединена с алюминиевой литой клеммной головкой типа HKSE (для 64/51004015/1, 64/51004015/9), алюминиевой клеммной головкой углового типа LM6 (для CT4010E/05, CT4010J/1, MW03627, MW03632) или заканчивается присоединительными проводами (для CT3116/1, CT3116/2, CT3122/1, CT4012G/3, CT4012G/5, CT4012H/3, CT4012H/4). Термопреобразователи моделей 64/60009030/1, 64/60009030/2Т01 выполнены с монтажным элементом байонетного типа с пружиной и термопарным разъемом.
Измерительная вставка конструктивно выполнена с одним чувствительным элементом (ЧЭ) на основе термоэлектродных проводов с керамическими изоляторами, помещенными в защитный чехол с различными видами присоединения к объекту измерений. В качестве ЧЭ применяются термопары с НСХ преобразования типов «K» и «N» по ГОСТ Р 8.585-2001.

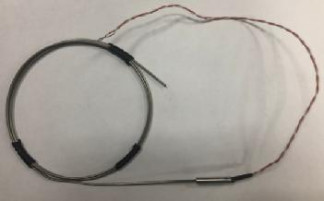

Фотографии общего вида ТП приведены на рисунках 1 - 7.
± i - ,чГ
Рисунок 4 - Общий вид ТП серии ТС моделей CT4012G/3, CT4012G/5
Пломбирование термопреобразователей не предусмотрено.
Рисунок 5 - Общий вид ТП серии ТС моделей CT4012H/3, CT4012H/4
отсутствует.
Метрологические и основные технические характеристики преобразователей термоэлектрические серии ТС приведены в таблицах 1,2.
| Наименование характеристики | Модель | |||||||
| CT3116/1 | CT3116/2 | CT3122/1 | CT4010E/05 | CT4010J/1 | CT4012G/3 | CT4012G/5 | CT4012H/3 | |
| Диапазон измерений температуры, °С | от -40 до + 1150 | от-40 до +1150 | от -40 до +1150 | от -40 до +1050 | от -40 до +1200 | от -40 до +800 | от -40 до +800 | от -40 до +800 |
| Условное обозначение НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) | N | N | N | K | N | K | K | K |
| Класс допуска | 1, 2 | |||||||
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) | Для класса 1: ±1,5 (от -40 до +375) ±0,004 t (св. +375 до +1200) Для класса 2: ±2,5 (от -40 до +333) ±0,0075 t (св. +333 до +1200) | |||||||
| Время термической реакции, с, не более | 6 | 11 | 6 | |||||
| Длина монтажной части, мм, не более | 1100 | 1300 | 500 | 275,3 | 379 | 1600 | 1200 | 305 |
| Диаметр монтажной части, мм | 1,5 | от 3,2 до 6,0 (переменный) | 1,5 | |||||
| Длина удлинительных проводов, мм | 300 | 5500 | - | - | 75 | 5670 | ||
| Масса, кг, не более | 0,02 | 0,2 | 0,5 | 0,1 | 0,5 | |||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -20 до +90 98 | от -40 до +50 98 | от -20 до +90 98 | |||||
| Средний срок службы, лет | 12 | |||||||
| Средняя наработка до отказа, ч, не менее | 30 000 | |||||||
| Наименование характеристики | Модель | ||||||
| CT4012H/4 | MW03627 | MW03632 | 64/51004015/1 | 64/51004015/9 | 64/60009030/1 | 64/60009030/2 | |
| Диапазон измерений температуры, °С | от -40 до +800 | от -40 до + 1200 | от -40 до + 1200 | от-40 до +1050 | от-40 до +1050 | от-20 до +1100 | от -20 до +1100 |
| Условное обозначение НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) | K | N | N | K | K | K | N |
| Класс допуска | 1, 2 | ||||||
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) | Для класса 1: ±1,5 (от -40 до +375) ±0,004 t (св. +375 до +1200) Для класса 2: ±2,5 (от -40 до +333) ±0,0075 t (св. +333 до +1200) | ||||||
| Время термической реакции, с, не более | 6 | 11 | 11 | 8 | |||
| Длина монтажной части, мм, не более | 85 | 379 | 313 | 209 | 170 | 152 | |
| Диаметр монтажной части, мм | 1,5 | 3,2/6,0/9,0 (переменный) | 3,2/6,0/8,6 (переменный) | от 3,2 до 6,0 (переменный) | от 2,5 до 6,0 (переменный) | ||
| Длина удлинительных проводов, мм | 2890 | - | - | - | - | - | - |
| Масса, кг, не более | 0,5 | 0,4 | 0,5 | 0,1 | |||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -20 до +90 98 | от -40 до +60 98 | от -40 до +50 98 | от -40 до +60 98 | |||
| Средний срок службы, лет | 12 | ||||||
| Средняя наработка до отказа, ч, не менее | 30 000 | ||||||
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом или методом штемпелевания.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | Модель в соответствии с заказом | 1 шт. |
| Паспорт | - | 1 экз. |
| Защитная гильза | - | 1 экз. (по доп. заказу) |
осуществляется по документам ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части менее 250 мм).
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочие эталоны 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрический эталонный ТППО (Регистрационный № 19254-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Калибратор температуры КТ-5 (Регистрационный № 65779-16);
Калибратор температуры эталонный КТ-1100 (Регистрационный № 26113-03); Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки
Техническая документация фирмы-изготовителя
