| Номер в госреестре | 77650-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | IMB 123 |
| Изготовитель | "ABB Power Technologies AB", Швеция |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока IMB 123 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой основание в виде алюминиевого бака с сердечниками вторичной обмотки и полимерный изолятор, смонтированный сверху бака. Выводы первичной обмотки расположены в верхней части трансформаторов тока. Выводы вторичной обмотки расположены в коробке выводов
на корпусе бака трансформаторов тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

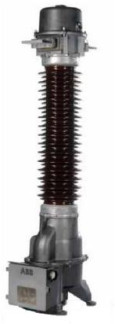

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 8679852, 8679830, 8679836, 8679838, 8679829, 8679845 | 8679846, 8679825, 8679827, 8679849, 8679844, 8679834, 8679822, 8679821, 8679847, 8679815, 8679839, 8679832, 8679842, 8679823, 8679831, 8679840, 8679818, 8679819, 8679817, 8679824, 8679826 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 1000 | 750 |
| Номинальный вторичный ток 12ном, А | 1 | 1 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,2S | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | IMB 123 | 27 шт. |
| Паспорт | IMB 123 | 27 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Нормативные документы, устанавливающие требования к трансформаторам тока IMB 123
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
