| Номер в госреестре | 77654-20 |
| Наименование СИ | Индикаторы весоизмерительные |
| Обозначение типа СИ | СКИ-12 |
| Изготовитель | ?ма "Shanghai Yaohua Weighing System Co. Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 25.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы весоизмерительные СКИ-12 (далее - средство измерений) предназначены для аналого-цифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и представления результатов взвешивания в единицах массы.
Принцип действия средства измерений заключается в аналогово-цифровом преобразовании выходного аналогового электрического сигнала напряжения весоизмерительных датчиков, математической обработке полученного цифрового кода с определением измеренного значения массы, которое отображается на дисплее средства измерений в визуальной форме.
Средство измерений является модулем весов и весоизмерительных устройств (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011).
Средство измерений представляет собой электронное устройство, включающие в себя: стабилизированный источник питания весоизмерительных датчиков, усилитель электрических сигналов, аналогово-цифровой преобразователь (далее - АЦП), процессор обработки данных, дисплей, клавиши управления. Средство измерений выпускается в двух вариантах исполнения корпуса - пластик или нержавеющая сталь.

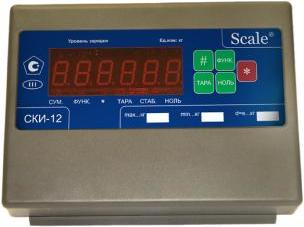

Общий вид средств измерений представлен на рисунке 1.
Маркировка средства измерений включает в себя следующую основную информацию:
- класс точности;
- торговая марка изготовителя;
- заводской номер;
- диапазон температур;
- знак утверждения типа.
Схема пломбировки средства измерений от несанкционированного доступа приведена на рисунке 2.
место установки свинцовой или пластиковой пломбы предохраняющей корпус средства
измерений от вскрытия
Рисунок 2 - Схема пломбировки средства измерений
Программное обеспечение (далее - ПО) средства измерений является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении индикатора.
Защита от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части обеспечивается установкой пломбы, блокирующей доступ к переключателю регулировки и настройки, и/или установкой пломбы, блокирующей вскрытие корпуса индикатора.
Изменение ПО невозможно без применения специализированного оборудования изготовителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077—2014.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | * V-1.XX |
| Цифровой идентификатор ПО | - |
| * XX - Обозначение не относится к метрологически значимому ПО, x - принимает значения от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Класс точности по ГОСТ OIML R 76-1-2011 | III |
| Максимальное число поверочных интервалов весов (nind) | 3000 |
| Напряжение питания весоизмерительного датчика (Uexc), В | 5,0±0,2 |
| Минимальное входное напряжение (Umin), мВ | 0 |
| Характеристика | Значение |
| Минимальное входное напряжение, приходящееся на поверочное деление AUmin, мкВ | 0 |
| Минимальное и максимальное полные сопротивления весоизмерительного датчика (RLmin • — RLmaxX Ом | от 58 до 1000 |
| Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе (pind) | 0,5 |
Таблица 3 - Основные технические характеристики
| Характеристика | Значение |
| Максимальное значение отношения длины кабеля к поперечному сечению провода, ((L/A) max), м/мм2 | 3 |
| Напряжение электропитания от источника постоянного тока, В | от 12 до 24 |
| Параметры электропитания от сети переменного тока: напряжение, В частота, Гц | от 100 до 240 50±1 |
| Диапазон температур, °С | от 0 до +40 |
| Габаритные размеры, мм, не более - длина - высота - ширина | 250 160 180 |
| Масса, кг, не более | 1,99 |
наносится на лицевую панель средства измерений и на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Средство измерений | — | 1 шт. |
| Паспорт. Руководство по эксплуатации | — | 1 экз. |
| Методика поверки | МП 204-12-2019 | 1 экз. |
осуществляется по документу МП 204-12-2019 «ГСИ. Индикаторы весоизмерительные СКИ-12. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 сентября 2019 г.
Основные средства поверки: калибраторы К3607 (класс точности 0,025), или К3608 (предел допускаемой приведенной погрешности установки коэффициента преобразования ±0,01 % при питании измерительной части калибратора напряжением постоянного тока).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерения с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация изготовителя
