| Номер в госреестре | 77661-20 |
| Наименование СИ | Преобразователи термоэлектрические поверхностные |
| Обозначение типа СИ | 112TE3000/Exia/112TE08 |
| Изготовитель | "Thermo Engineering S.r.l.", Италия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические поверхностные 112TE3000/Exia/112TE08 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры наружной поверхности труб в составе комплекса ЭЛОУ-АВТ на АО «Г азпромнефть-Омский НПЗ».
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП конструктивно выполнены из измерительной вставки, защитного чехла и присоединительного кабеля с удлинительными проводами. Измерительная вставка состоит из одного чувствительного элемента (ЧЭ) - термопары кабельного типа с номинальной статической характеристикой (НСХ) преобразования типа «К» по ГОСТ Р 8.585-2001 с минеральной (MgO) изоляцией термоэлектродов и изолированным незаземленным рабочим спаем. Защитный чехол изготовлен из нержавеющей стали и выполнен в виде завальцованной с одного конца трубки, к концу которой приварена металлическая пластина, выполненная из сплава Inconel 600, и имеет компенсационный змеевик, сохраняющий целостность термопреобразователя в процессе температурной деформации теплообменника при измерениях. Для предотвращения загиба или повреждения кабеля предусмотрен защитный стержень у основания провода.
Термопреобразователи изготовлены во взрывозащищенном исполнении.

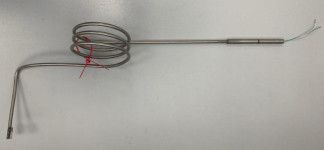

Общий вид ТП приведен на рисунке 1.
отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.
Таблица 1 - Метрологические характеристики
| Условное обозначение НСХ | Класс допуска | Диапазон измерений температуры, °С | Пределы допускаемых отклонений ТЭДС ЧЭ от НСХ, °С | Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
| К | 1 | от -40 до +375 включ. св. +375 до +800 | ±1,5 ±0,004 t | ±3,5 ±(2+0,004 t) |
| где t - значение измеряемой температуры, °С | ||||
Основные технические характеристики преобразователей термоэлектрических поверхностных 112TE3000/Exia/112TE08 приведены в таблице 2.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции ТП между цепью ЧЭ и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее | 100 |
| Время термической реакции, с, не более | 15 |
| Диаметр монтажной части, мм | 6 |
| Длина монтажной части, мм | 1900 |
| Габаритные размеры металлической пластины, мм | 20x20x3 |
| Масса, кг, не более | 0,32 |
| Условия эксплуатации: - температура окружающего среды для металлической части ТП, °С - относительная влажность воздуха, %, не более | от -50 до +120 95 |
| Назначенный срок службы, лет | 10 |
| Маркировка взрывозащиты ГОСТ 31610.0-2014 (МЭК 60079-0:2011), ГОСТ 31610.26-2012/МЭК 60079-26:2006 | Ga/Gb Ex ia IIC T6 X |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом и (или) на шильдик ТП.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический поверхностный | 112TE3000/Exia/112TE08 | 18 шт. |
| Паспорт (на русском языке) | - | 18 экз. |
| Методика поверки | МП 207-031-2019 | 1 экз. |
осуществляется по документу МП 207-031-2019 «Преобразователи термоэлектрические поверхностные 112TE3000/Exia/112TE08. Методика поверки», утверждённому ФГУП «ВНИИМС» 01.10.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 1, 2-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Милливольтметр В2-99 (Регистрационный № 22532-02);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя «Thermo Engineering S.r.l.», Италия
