| Номер в госреестре | 77672-20 |
| Наименование СИ | Мерники металлические технические 1 класса |
| Обозначение типа СИ | ММВ |
| Изготовитель | АО "Шуйская водка", г.Шуя |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические технические 1 класса ММВ (далее - мерники) предназначены для измерений объема жидкости.
Принцип действия мерников основан на заполнении их или сливе из них жидкости. Уровень наполнения мерника соответствует определенному объему жидкости.
Мерники состоят из стального вертикального резервуара цилиндрической формы с коническими днищами, в низших точках которых находятся выпускные патрубки с закрываемыми задвижками. Мерники устанавливаются на опоры в вертикальном положении при помощи ампулы уровня.
Для измерения объема, наблюдения за уровнем жидкости и контроля предусмотрены смотровые окна со шкальными пластинами. Внутри нижних смотровых окон вмонтированы держатели для термометров. В верхней части мерника расположено устройство для сообщения внутренней полости мерника с атмосферой. Заполнение мерника жидкостью происходит через трубу донного налива. Слив жидкости из мерника осуществляется через сливной патрубок с краном, расположенный на коническом днище.

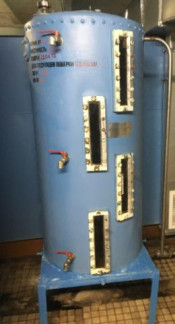

Общий вид мерников и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Тип мерников | ММВ | ||
| Заводской номер | 634 665 | 664 | 66 |
| Номинальная вместимость, дм3 | 360 | 700 | 750 |
| Пределы допускаемой относительной погрешности при температуре +20 °С от номинального значения полной вместимости, % | ±0,2 | ||
Таблица 2 - Основные технические характеристики
| Заводской номер | 634 | 665 | 664 | 66 |
| Габаритные размеры, мм, не более - высота | 1400 | 1530 | 1150 | |
| - наружный диаметр | 640 | 840 | 800 | |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа | от -30 до +40 от 30 до 80 от 96 до 104 | |||
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1 класса | ММВ зав. №№ 634, 665, 664, 66 | 4 шт. |
| Паспорт | 4 шт. |
осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
Рабочие эталоны 1-ого разряда согласно приказу Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости. Часть 3»;
Термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 до плюс 50 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, расположенные на крышке горловины, переливной трубе, смотровых окнах, шкалах и сливном патрубке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости.
