| Номер в госреестре | 77675-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TEMP 245 |
| Изготовитель | "Trench Limited Instrument Transformer Division", Канада |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TEMP 245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
Трансформаторы напряжения - емкостные, состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора, и смонтирован в виде колонны из двух секций.
ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации.
ЭМУ имеет три вторичные обмотки и заключено в герметичный бак, заполненный маслом. Корпус ЭМУ служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. На боковой части бака с ЭМУ находится коробка вторичных выводов. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

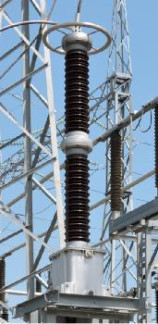

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки и1ном, кВ | 220/V3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 |
| Номинальная частота fII0M, Гц | 50 |
| Класс точности основной вторичной обмотки | 0,2 |
| Номинальная мощность основной вторичной обмотки, ВА | 200 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +55 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: Т09192805, Т09192804, Т09192806, Т09192803, Т09192801, Т09192802) | TEMP 245 | 6 шт. |
| Паспорт | TEMP 245 | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения TEMP 245
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
