Номер в госреестре | 77678-20 |
Наименование СИ | Глубиномеры индикаторные |
Обозначение типа СИ | ГИ-100 |
Изготовитель | ООО "НПО "КировИнструмент", г.Киров |
Год регистрации | 2020 |
Срок свидетельства | 28.02.2025 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Глубиномеры индикаторные ГИ-100 предназначены для измерения глубины пазов, отверстий и высоты уступов до 100 мм относительным методом.
Физическая величина - длина (мм).
Принцип действия глубиномера основан на измерении разности показаний по отсчетно-му устройству между начальным (нулевым) показанием, настроенного по установочным мерам, и показанием отсчетного устройства при установке измерительного стержня на измеряемую поверхность.
Глубиномер состоит из основания с опорной измерительной поверхностью, в которое устанавливается отсчетное устройство и фиксируется гайкой с помощью ключа, входящего в комплект. Измерительный стержень индикатора через шпильку соединяется со сменными измерительными стержнями.
В качестве отсчетного устройства глубиномеров используется индикатор часового типа ИЧ 10 регистрационный № 69534-17, с пределами измерений от 0 до 10 мм по ГОСТ 577-68. Число модификаций - 1.

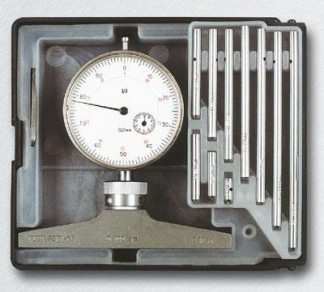

Общий вид средства измерений представлен на рисунке 1.
Глубиномеры индикаторные ГИ-100 выпускаются под товарным знаком Пломбирование глубиномеров не предусмотрено.
Основные метрологические характеристики приведены в таблицах 1 и 2.
Таблица 1
Наименование параметра | Значение |
Диапазон измерений глубиномера, мм | от 0 до 100 |
Класс точности отсчетного устройства (индикатор ИЧ 10 ГОСТ 577-68) | 1 |
Цена деления отсчетного устройства, мм | 0,01 |
Измерительное усилие глубиномера, Н, не более | 2 |
Колебание измерительного усилия глубиномера в пределах рабочего хода, Н, не более | 0,8 |
Допуск плоскостности измерительной поверхности основания, мкм, не более | 1,8 |
Допуск перпендикулярности оси сменного измерительного стержня (после присоединения к индикатору) к измерительной поверхности основания, ', не более | 30 |
Допускаемое отклонение длины сменных измерительных стержней от номинальной длины, мм | ±0,05 |
Параметр шероховатости измерительных поверхностей, Ra, мкм, не более: - основания - стержней с закаленными поверхностями и установочных мер - измерительных стержней, оснащенных твердым сплавом | 0,2 0,04 0,08 |
Таблица 2 - Допускаемые отклонения длины от номинальных размеров и от плоскопарал-лельности измерительных поверхностей установочных мер_
Номинальный размер меры, мм | Допускаемое отклонение (±), мкм, не более | |
от номинальной длины | от плоскопараллельности | |
до 30 | 1,0 | 0,5 |
Св. 30 до 100 | 1,5 | 0,75 |
Таблица 3 - Основные технические характеристики
Наименование параметра | Значение |
Смещение центра сферы относительно оси измерительного стержня, мм, не более | 0,3 |
Размеры измерительной поверхности основания (длинах ширина), мм | 100x20 |
Габаритные размеры глубиномера (длинах ширинах высота), мм, не более | 100x27x203 |
Масса глубиномера, кг, не более | 0,38 |
Средний срок службы глубиномера, лет, не менее | 5 |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от + 5 до + 35 80 |
Таблица 4 - Комплектность средства измерений
Наименование | Количество, шт | Примечание |
Составные части изделия | ||
Основание глубиномера | 1 | |
Отсчетное устройство | 1 | Индикатор ИЧ 10 кл. 1 ГОСТ 577-68 |
Комплект сменных измерительных стержней номинальных значений: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 мм | 1 | |
Комплект установочных мер номинальных значений: 10, 20, 30, 40, 50, 60, 70, 80, 90 мм. ПГ ±(1-1,5) мкм | 1 | Поставляется по заказу потребителя (комплектом или отдельными мерами) |
Ключ для крепления измерительных стержней | 1 | |
Ключ для зажима отсчетного устройства | 1 | |
Футляр | 1 | |
Документация | ||
Руководство по эксплуатации | 1 | |
Паспорт на отсчетное устройство | 1 | |
П р и м е ч а н и е - По заказу потребителя за отдельную плату предприятие-изготовитель имеет возможность поставить комплект концевых плоскопараллельных мер (или отдельные меры) длины класса точности 2 номинальных размеров: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 мм (из набора 2-Н3 ГОСТ 9038-90), которые могут быть использованы в качестве установочных мер. |
осуществляется по документу МИ 2006-89 «Глубиномеры индикаторные. Методика поверки». Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта №2840 от 29.12.2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ 7661-67 «Глубиномеры индикаторные. Технические условия»
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта №2840 от 29.12.2018 г.
Зарегистрировано поверок | 1330 |
Поверителей | 84 |
Актуальность данных | 06.11.2024 |
