| Номер в госреестре | 77680-20 |
| Наименование СИ | Трансформаторы напряжения наружной установки |
| Обозначение типа СИ | НОЛ-НТЗ-IV |
| Изготовитель | ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород |
| Год регистрации | 2020 |
| Срок свидетельства | 28.02.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения наружной установки НОЛ-НТЗ-IV (далее по тексту -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения от 3 до 35 кВ.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ) и являются комплектующими изделиями.
Трансформаторы напряжения наружной установки НОЛ-НТЗ-IV - однофазные, незаземляемые, электромагнитные, с литой изоляцией.
Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и вторичных (одна или две), залитый эпоксидным компаундом на основе циклоалифатической смолы, который формирует корпус трансформатора, является главной изоляцией и защищает его внутренние части от механических и климатических воздействий.
Магнитопровод трансформаторов стержневого типа, разрезной. Обмотки расположены на магнитопроводе концентрически.
Трансформаторы изготовлены в виде опорной конструкции. Высоковольтные выводы «А» и «Х» первичной обмотки расположены в верхней части корпуса и выполнены в виде контактных площадок с отверстиями для болтов М10, либо в виде шпилек с гайкой.
Выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму. По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку.
На трансформаторах имеется табличка с краткими наименованием типа трансформаторов и техническими данными.
Крепление трансформаторов на месте установки производится с помощью четырех болтов М12 к опорным элементам крепления (швеллерам), расположенных на основании трансформаторов и образующих установочную раму. На установочной раме трансформаторов расположен болт заземления М12.
На опорной поверхности трансформаторов имеются четыре втулки с резьбой М10 (М12), предназначенные для крепления трансформатора в ячейке ОРУ или на месте установки без рамы, а также служащие для заземления трансформаторов.
Трансформаторы изготавливаются в виде модификаций НОЛ-НТЗ-З-IV, НОЛ-НТЗ-6-IV, НОЛ-НТЗ-10-IV, НОЛ-НТЗ-15 -IV, НОЛ-НТЗ-20-IV, НОЛ-НТЗ-27-IV, НОЛ-НТЗ-35-IV, отличающихся номинальным напряжением, количеством обмоток, формой и габаритными размерами корпуса, массой, расположением выводов.
Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.

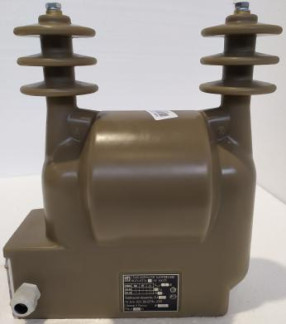

Общий вид трансформаторов представлен на рисунках 2 - 4.
Схема пломбировки от несанкционированного доступа представлена на рисунке 5. Рабочее положение трансформаторов в пространстве - вертикальное, высоковольтными выводами вверх. Допускается горизонтальное положение трансформаторов.
З-Х-ТУ-Х-Х : Х : Х-Х/Х-Х/Х Х 1
i О Л-Н
Категория размещения по ГОСТ 15150-69_
Климатическое исполнение по ГОСТ 15150-69
обмотки
Номинальная мощность вторичной (вторичных обмоток), В-А_
вторичной обмотки
Класс точности (вторичных обмоток)
Номинальное напряжение вторичной обмотки (вторичных обмоток), В_
Номинальное напряжение первичной обмотки, В
Конструктивное исполнение:
01 - выводы первичной обмотки в виде шпильки с гайкой;
без обозначения - выводы первичной обмотки в виде болта М10
Степень загрязнения изоляции по ГОСТ 9920-89
Класс напряжения, кВ
Зарегистрированный товарный знак изготовителя
С литой изоляцией
Однофазный
Трансформатор напряжения
Рисунок 1 - Структура условного обозначения трансформаторов напряжения
наружной установки НОЛ-НТЗ-ТУ
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс напряжения | 3; 6; 10; 15; 20; 27; 35 |
| Номинальное напряжение первичной обмотки, кВ | от 3 до 36 включ. |
| Номинальное напряжение вторичной обмотки, В | от 100 до 220 включ. |
| Количество вторичных обмоток | до 2 включ. |
| Классы точности вторичной обмотки | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Номинальная мощность вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8 для нагрузки типа II, В-А | см. таблицу 2 |
| Предельная мощность трансформатора, В-А | 400; 630; 1000 |
| Схема и группа соединения обмоток | 1/1-0; 1/1/1-0-0 |
| Номинальная частота напряжения сети, Гц | 50 или 60 1) |
| Примечание - 1) для трансформаторов, предназначенных для поставок на экспорт | |
Таблица 2 - Номинальная мощность вторичной обмотки
| Модификация трансформатора | Класс точности первой вторичной обмотки | Класс точности второй вторичной обмотки | Номинальная мощность вторичной обмотки при заданном классе точности, В-А | Суммарная мощность вторичных обмоток при заданном классе точности, В-А |
| одна обмотка | две обмотки | |||
| НОЛ-НТЗ- 3(6,10) | 0,2 | 0,2(0,5;1,0;3,0;3Р;6Р) | от 5 до 60 | от 10 до 60 |
| 0,5 | 0,5(1,0;3,0;3Р;6Р) | от 10 до 150 | от 20 до 150 | |
| 1,0 | 1,0(3,0;3Р;6Р) | от 20 до 300 | от 50 до 300 | |
| 3,0 | 3,0(3Р;6Р) | от 50 до 400 | от 100 до 400 | |
| НОЛ-НТЗ- 15(20) | 0,2 | 0,2(0,5;1,0;3,0;3Р;6Р) | от 5 до 60 | от 10 до 60 |
| 0,5 | 0,5(1,0;3,0;3Р;6Р) | от 10 до 150 | от 20 до 150 | |
| 1,0 | 1,0(3,0;3Р;6Р) | от 20 до 300 | от 50 до 300 | |
| 3,0 | 3,0(3Р;6Р) | от 50 до 400 | от 100 до 400 | |
| НОЛ-НТЗ- 27(35) | 0,2 | 0,2(0,5;1,0;3,0;3Р;6Р) | от 5 до 75 | от 10 до 75 |
| 0,5 | 0,5(1,0;3,0;3Р;6Р) | от 10 до 200 | от 20 до 200 | |
| 1,0 | 1,0(3,0;3Р;6Р) | от 20 до 400 | от 50 до 400 | |
| 3,0 | 3,0(3Р;6Р) | от 100 до 600 | от 150 до 600 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, (длинахширинахвысота) | от 368^190x418 до 550x350x652 включ. |
| Масса, кг | от 30 до 85 включ. |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1, диапазон рабочих температур от -60 до +40 °С 1), относительная влажность воздуха 100 % при +25 °С; или Т1, диапазон рабочих температур от -10 до +50 °С 1), относительная влажность воздуха 100 % при +35°С |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 4105 |
| Примечание - 1) верхнее рабочее значение температуры окружающего воздуха с учетом нагрева поверхности трансформаторов солнцем составляет для исполнения УХЛ1 +70 °С, для исполнения Т1 +80 °С | |
наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения наружной установки НОЛ-НТЗ-IV | ТУ 3414-022-30425794-2019 | 1 шт. |
| Паспорт | 0.НТЗ.486.059 ПС; 0.НТЗ.486.067 ПС; 0.НТЗ.486.068 ПС | 1 экз. |
| Руководство по эксплуатации | 0.НТЗ.142.059 РЭ; 0.НТЗ.142.067 РЭ; 0.НТЗ.142.068 РЭ | 1 экз. 1) |
| Примечание - 1) при поставке партии трансформаторов в один адрес количество экземпляров РЭ может быть уменьшено, но должно быть не менее 1 экземпляра на партию из 12 штук | ||
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный лабораторный НЛЛ-15, НЛЛ-35 (регистрационный номер в Федеральном информационном фонде № 46942-11);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03);
- прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ (регистрационный номер в Федеральном информационном фонде № 52854-13);
- магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки ТУ 3414-022-30425794-2019 Трансформаторы напряжения наружной установки НОЛ-НТЗ-IV. Технические условия
