| Номер в госреестре | 77681-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | EOF 145 |
| Изготовитель | "PFIFFNER Instrument Transformers Ltd.", Швейцария |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения EOF 145 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока промышленной частоты 50 Гц.
Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Имеют первичную обмотку, вторичную обмотку и дополнительную обмотку. Обмотки изолированы бумажно-масляной изоляцией и помещены в металлический бак, заполненный маслом. Наверху фарфоровой или композитной покрышки расположена головка из легированного алюминия с маслорасширителем и масляным затвором. Выводы вторичных обмоток находятся в клеммной коробке, помещенной внизу на баке трансформатора. Для предотвращения несанкционированного доступа к вторичным обмоткам предусмотрено пломбирование крышки клеммной коробки.

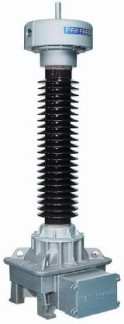

Общий вид трансформатора напряжения EOF 145, схема пломбировки от несанкционированного доступа представлены на рисунке 1.
место пломбировки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 145 |
| Номинальное первичное напряжение, кВ | 110/V3 |
| Номинальное вторичное напряжение основной обмотки, В | 100/V3 |
| Номинальное вторичное напряжение дополнительной обмотки, В | 100/3 |
| Классы точности: | |
| - основной измерительной обмотки | 0,2 |
| - основной измерительной обмотки | 0,5 |
| - дополнительной обмотки защиты | 3P |
| Номинальная мощность, В А: | |
| - в классе точности 0,2 | 100 |
| - в классе точности 0,5 | 200 |
| - в классе 3P | 400 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 710 |
| - ширина | 510 |
| - высота | 1974 |
| Масса трансформатора, кг, не более | 380 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от - 45 до + 40 |
| Срок службы до списания, лет, не менее | 45 |
| Наработка на отказ, час, не менее | 120000 |
наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения EOF 145 (заводские номера: 2007.2630.01/1, 2007.2630.01/2, 2007.2630.01/3, 2007.2630.01/4, 2007.2630.01/5, 2007.2630.01/6) | EOF 145 | 6 шт. |
| Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- рабочий эталон 2 разряда единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты по ГОСТ Р 8.746-2011 (трансформаторы напряжения измерительные эталонные NVOS, регистрационный номер в Федеральном информационном фонде 32397-12);
- прибор для измерения электрических величин и показателей качества электрической энергии Энергомонитор-3.3 Т (регистрационный номер в Федеральном информационном фонде 31953-06);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
