Назначение
Мультиметры цифровые (далее по тексту - мультиметры) АКИП-2203, АКИП-2203/1 предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры (при помощи термопар К-типа).
Описание
Мультиметры представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется поворотным переключателем.
Конструктивно мультиметры выполнены в виде портативных приборов с батарейным питанием.
Модификации мультиметров отличаются дополнительными техническими функциями.
На передней панели расположены: поворотный переключатель режимов измерения, группа функциональных кнопок, измерительные разъемы, жидкокристаллический дисплей.
На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Мультиметры имеют возможность автоматического выбора диапазона измерений, режим относительных измерений, удержания показаний. Мультиметры оснащены бесконтактным детектором опасного напряжения.

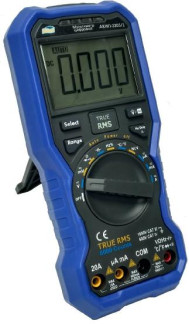

Общий вид мультиметров, место нанесения наклейки со знаком утверждения типа средства измерений представлены на рисунке 1. На мультиметры не предусмотрено нанесение пломб.
Рисунок 1 - Общий вид мультиметров и место нанесения наклейки со знаком утверждения
типа (А)
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока
Верхний предел поддиапазона измерений, В
|
Значение единицы младшего разряда k, В
|
Пределы допускаемой абсолютной погрешности, В
|
0,06
|
110-5
|
±(0,005-|Цизм|1)+2-к)
|
0,6
|
110-4
|
6
|
0,001
|
60
|
0,01
|
600
|
0,1
|
1000
|
1
|
±(0,008- Иизм +2-к)
|
1) иизм - измеряемое значение напряжения постоянного тока, В
|
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока частотой от 40 Гц до 1 кГц_
Верхний предел поддиапазона измерений, В
|
Значение единицы младшего разряда k, В
|
Пределы допускаемой абсолютной погрешности1^ В
|
0,6
|
110-4
|
±(0,008-иизм2)+3-к)
|
6
|
0,001
|
60
|
0,01
|
600
|
0,1
|
750
|
1
|
+(0,01-иИзм+3-к)
|
1) Погрешность нормируется в диапазоне измерений от 5 до 100 %
2) иизм - измеряемое значение напряжения переменного тока, В
|
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока
Верхний предел поддиапазона измерений, А
|
Значение единицы младшего разряда к, А
|
Пределы допускаемой абсолютной погрешности, А
|
610-4
|
110-7
|
|
0,006
|
110-ь
|
±(0,008-|1изм|1)+2-к)
|
0,06
|
110-5
|
0,6
|
110-4
|
|
202)
|
0,01
|
±(0,012-Тизм+3-к)
|
1) 1изм - измеряемое значение силы постоянного тока, А
2) Погрешность нормируется до 10 А; измерения св. 10 А до 15 А проводить в течение не более 2 минут, перерыв между измерениями не менее 10 минут; измерения св. 15 А до 20 А проводить в течение не более 10 секунд, перерыв между измерениями не менее 15 минут
|
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока частотой от 40 Гц до 1 кГц
|
Верхний предел поддиапазона измерений, А
|
Значение единицы младшего разряда к, А
|
Пределы допускаемой абсолютной погрешности1^ А
|
610-4
|
110-7
|
|
0,006
|
110-ь
|
±(0,01-1изм2)+3-к)
|
0,06
|
110-5
|
0,6
|
110-4
|
|
2
о
)
|
0,01
|
±(0,0151изм+3к)
|
1) Погрешность нормируется
|
в диапазоне измерений от 5 до 100 %, на пределе измерения 20 А
|
погрешность нормируется до 10 А
2) 1изм - измеряемое значение силы переменного тока, А
3) Погрешность нормируется до 10 А; измерения св. 10 А до 15 А проводить в течение не более 2 минут, перерыв между измерениями не менее 10 минут; измерения св. 15 А до 20 А проводить в течение не более 10 секунд, перерыв между измерениями не менее 15 минут_
Верхний предел поддиапазона измерений, Ом
|
Значение единицы младшего разряда k, Ом
|
Пределы допускаемой абсолютной погрешности, Ом
|
600
|
0,1
|
±(0,008-Яизм1)+2-к)
|
6103
|
1
|
6104
|
10
|
6105
|
100
|
6106
|
1000
|
6107
|
1 104
|
±(0,02-Кизм+3'к)
|
1) К-изм - измеряемое значение сопротивления, Ом
|
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений электрической ёмкости_
Верхний предел поддиапазона измерений, мкФ
|
Значение единицы младшего разряда к, мкФ
|
Пределы допускаемой абсолютной погрешности1^ мкФ
|
0,06
|
110-5
|
|
|
0,6
|
110-4
|
|
±(0,03-Сизм2)+3-к)
|
6
|
0,001
|
|
60
|
0,01
|
|
|
600
|
0,1
|
|
|
6000
|
1
|
|
±(0,03-Сизм+5'к)
|
6104
|
10
|
|
|
1) Погрешность нормируется в диапазоне измерений от 5 до 100 %; время измерений на пределе 6104 мкФ не менее 30 с
2) Сизм - измеряемое значение электрической ёмкости, мкФ
|
Таблица 7 - Метрологические характеристики мультиметров в
|
режиме измерений частоты
|
Верхний предел поддиапазона измерений, Гц
|
Значение единицы младшего разряда к, Гц
|
Пределы допускаемой абсолютной погрешности1), Гц
|
9,999
|
0,001
|
|
99,99
|
0,01
|
|
999,9
|
0,1
|
|
9,999 103
|
1
|
±(0,008-Бизм2)+2-к)
|
99,99 10"
|
10
|
|
999,9 10"
|
100
|
|
9,999 106
|
1000
|
|
1) Погрешность нормируется для сигнала синусоидальной и прямоугольной формы в диапазоне частот от 1 Гц до 5 МГ ц; уровень сигнала не менее 2 В (размах).
2) Ризм - измеряемое значение частоты, Гц
|
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью термопар_
Диапазон измерений, °С
|
Значение единицы младшего разряда к, °С
|
Пределы допускаемой абсолютной погрешности1^ °С
|
от -50 до +400
|
1
|
+(0,025-1изм2)+3-к)
|
1) Не включает в себя погрешность термопары
2) 1;изм - измеряемое значение температуры, °С
|
Наименование характеристики
|
Значение
|
Габаритные размеры, мм, не более (длинахширинахвысота)
|
196х89х56
|
Масса, г, не более
|
320
|
Элементы питания
|
9 В
|
Условия эксплуатации:
- температура окружающего воздуха 1), °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
|
от 0 до +40 80
от 84,0 до 106,7
|
1) Метрологические характеристики нормируются при температуре от +18 до +28 °С
|
Знак утверждения типа
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 10 - Комплектность мультиметров
Наименование
|
Обозначение
|
Количество, шт.
|
Мультиметр
|
|
1
|
Элемент питания 9 В
|
|
1
|
Измерительный провод
|
|
2
|
Термопара К-типа
|
|
1
|
Руководство по эксплуатации
|
|
1
|
Методика поверки
|
ПР-32-2019МП
|
1
|
Поверка
осуществляется по документу ПР-32-2019МП «Мультиметры цифровые АКИП-2203, АКИП-2203/1. Методика поверки», утвержденному АО «ПриСТ» 29 ноября 2019 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде (регистрационный №) 70345-18);
- генератор произвольной формы АКИП-3402 (регистрационный № 40102-08). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091
Государственная поверочная схема для средств измерений электрического сопротивления, утвержденная Приказом Росстандарта 15.02.2016 г. № 146
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 1-10-1 до 2-109 Гц, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29.05.2018 г. № 1053 Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот 1-10-1 - 1 • 106 Гц, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 14.05.2015 г. № 575
ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости Техническая документация изготовителя
