| Номер в госреестре | 77709-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТБМО-110-УХЛ1 |
| Изготовитель | ОАО "Раменский электротехнический завод "Энергия", г.Раменское |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТБМО-110-УХЛ1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока - маслонаполненные с бумажной изоляцией, опорные. Трансформаторы тока имеют одноступенчатую конструкцию. Активная часть трансформаторов тока помещена в металлический корпус с трансформаторным маслом. На верху корпуса расположена изоляционная покрышка с компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла.
Трансформаторы имеют несколько вторичных обмоток на различные нагрузки и классы точности. Первичная обмотка - цельносварная алюминиевая без переключателя числа витков. Вторичные обмотки выполнены из медного провода. Сердечники с обмотками размещены в металлическом корпусе, заполненном маслом. Выводы вторичных обмоток подключены к клеммам контактной коробки на корпусе трансформатора. Коробка пломбируется для предотвращения несанкционированного доступа. На корпусе трансформатора расположена табличка с техническими данными.

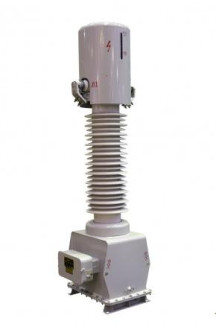

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 200 |
| Номинальный вторичный ток 12ном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 559, 621, 661, 1468, 1393, 1394, 1396, 1485, 1478) | ТБМ0-110-УХЛ1 | 9 шт. |
| Паспорт | ТБМО-110-УХЛ1 | 9 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Нормативные документы, устанавливающие требования к трансформаторам тока ТБМО-110-УХЛ1
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
