| Номер в госреестре | 77711-20 |
| Наименование СИ | Усилители согласующие |
| Обозначение типа СИ | СИЭЛ-165Х |
| Изготовитель | Общество с ограниченной ответственностью «Компания СИЭЛ» (ООО «СИЭЛ»), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 28.02.2030 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители согласующие СИЭЛ-165Х (далее УС) предназначены для преобразования электрического заряда от пьезоэлектрического вибропреобразователя (ПЭВП) в переменное или постоянное напряжение, в постоянный ток или переменную составляющую тока, пропорциональные виброускорению, виброскорости и/или средним квадратическим значениям (СКЗ) виброскорости.
УС состоит из дифференциального усилителя заряда (ДУЗ) и, в зависимости от модификации, из фильтра (ПФ), интегратора (ИНТ), детектора средних квадратических значений преобразуемой виброскорости, одного или нескольких масштабирующих усилителей (МУ) и источника питания (ИП).
Принцип действия УС основан на преобразовании заряда в выходное напряжение или ток. Электрический заряд, пропорциональный виброускорению, поступает от ПЭВП на вход ДУЗ, преобразуется в напряжение и фильтруется в заданной полосе частот ПФ. Для получения сигнала, пропорционального виброскорости к выходу ПФ подключается интегратор. Среднее квадратическое значение сигнала выделяется детектором. Необходимый тип выходного сигнала формируется с помощью соответствующего масштабирующего усилителя. Функциональные узлы УС питаются от гальванически изолированного источника питания. Внешние цепи УС подключаются с помощью клеммных соединителей.
УС разработаны в следующих модификациях, отличающихся типом выходного сигнала, значениями коэффициентов преобразования и количеством выходных сигналов:
выходной сигнал - переменное напряжение, пропорциональное виброускорению:
СИЭЛ-1651-001, СИЭЛ-1651-002, СИЭЛ-1651-005;
выходной сигнал - переменное напряжение, пропорциональное виброускорению, при постоянном отрицательном выходном напряжении минус 10 В: СИЭЛ-165Ш-001, СИЭЛ-165Ш-005, СИЭЛ-165Ш-010;
выходной сигнал - переменная составляющая тока, пропорциональная виброускорению: СИЭЛ-1652-002, СИЭЛ-1652-004, СИЭЛ-1652-008;
выходной сигнал - переменное напряжение, пропорциональное виброскорости:
СИЭЛ-1653-020, СИЭЛ-1653-032, СИЭЛ-1653-050;
выходной сигнал - постоянный ток, пропорциональный СКЗ виброскорости:
СИЭЛ-1656-100, СИЭЛ-1656-160, СИЭЛ-1656-250;
выходные сигналы -переменное напряжение, пропорциональное виброускорению, переменное напряжение, пропорциональное виброскорости, постоянный ток, пропорциональный СКЗ виброскорости: СИЭЛ-1657-0,5-010-080, СИЭЛ-1657-1,0-020-160.
УС изготавливаются для крепления на винты и на DIN-рейке.
Усилители согласующие модификаций СИЭЛ-165Ш, СИЭЛ-1656 и СИЭЛ-1657 могут выпускаться с маркировкой взрывозащиты 1Exib ПС T6 Х.

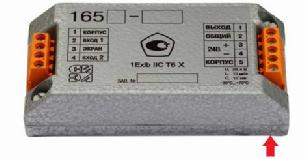

| Место нанесения | Место | |
| знака поверки | пломбирования |
| S' Место нанесения | место | |
| знака поверки | пломбирования |
| Место нанесения | место | |
| знака поверки | пломбирования |
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификация УС | Значение |
| 1 | 2 | 3 |
| Номинальное значение коэффициента преобразования | СИЭЛ-1651-001 СИЭЛ-1651-002 СИЭЛ-1651-005 | 1 мВ/пКл 2 мВ/пКл 5 мВ/пКл |
| СИЭЛ-165Ш-001 СИЭЛ-165Ш-005 СИЭЛ-165Ш-010 | 1 мВ/пКл 5 мВ/пКл 10 мВ/пКл | |
| СИЭЛ-1652-002 СИЭЛ-1652-004 СИЭЛ-1652-008 | 2 мкА/пКл 4 мкА/пКл 8 мкА/пКл | |
| СИЭЛ-1653-020 СИЭЛ-1653-032 СИЭЛ-1653-050 | 20 В/(пКлс) 32 В/(пКлс) 50 В/(пКлс) | |
| СИЭЛ-1656-100 СИЭЛ-1656-160 СИЭЛ-1656-250 | 100 мА/(пКлс) 160 мА/(пКлс) 250 мА/(пКлс) | |
| СИЭЛ-1657-0,5-010-080, сигнал, пропорциональный виброускорению | 0,5 мВ/пКл | |
| СИЭЛ-1657-0,5-010-080 сигнал, пропорциональный виброскорости | 10 В/(пКлс) | |
| СИЭЛ-1657-0,5-010-080 сигнал, пропорциональный СКЗ виброскорости | 80 мА/(пКлс) | |
| СИЭЛ-1657-1,0-020-160 сигнал, пропорциональный виброускорению | 1,0 мВ/пКл | |
| СИЭЛ-1657-1,0-020-160 сигнал, пропорциональный виброскорости | 20 В/(пКлс) | |
| СИЭЛ-1657-1,0-020-160 сигнал, пропорциональный СКЗ виброскорости | 160 мА/(пКлс) | |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте /б =160 Гц для всех модификаций, % | ±2,0 | |
| Постоянное выходное напряжение при отсутствии входного сигнала, В | СИЭЛ-165Ш | -10,00±0,2 |
| Постоянный выходной ток при отсутствии входного сигнала, мА | СИЭЛ-1652 | 12,00±0,12 |
| СИЭЛ-1656 | 4,00±0,04 | |
| СИЭЛ-1657 сигнал, пропорциональный СКЗ виброскорости | 4,00±0,04 | |
| 1 | 2 | 3 |
| Максимальное значение амплитуды напряжения переменного тока, пропорционального виброускорению, при сопротивлении цепей нагрузки не менее 10 кОм | СИЭЛ-1651 | 5,0 В |
| СИЭЛ-165Ш | 8,0 В | |
| Максимальное значение амплитуды силы переменного тока, пропорционального виброускорению, при сопротивлении цепей нагрузки не более 500 Ом | СИЭЛ-1652 | 8,0 мА |
| Максимальное значение амплитуды напряжения переменного тока, пропорционального виброскорости, при сопротивлении цепей нагрузки не менее 10 кОм | СИЭЛ-1653 | 5,0 В |
| Максимальное значение силы постоянного тока, пропорционального СКЗ виброскорости, при сопротивлении цепей нагрузки не более 500 Ом | СИЭЛ-1656 | 16,0 мА |
| Максимальное значение амплитуды напряжения переменного тока, пропорционального виброускорению, при сопротивлении цепей нагрузки не менее 10 кОм | СИЭЛ-1657 (выход по виброускорению) | 5,0 В |
| Максимальное значение амплитуды напряжения переменного тока, пропорционального виброскорости, при сопротивлении цепей нагрузки не менее 10 кОм | СИЭЛ-1657 (выход по виброскорости) | 5,0 В |
| Максимальное значение силы постоянного тока, пропорционального СКЗ виброскорости, при сопротивлении цепей нагрузки не более 500 Ом | СИЭЛ-1657 (выход по СКЗ виброскорости) | 16,0 мА |
| Нелинейность амплитудной характеристики, %, не более | СИЭЛ-1651, СИЭЛ-165Ш и СИЭЛ-1657 (выход по виброускорению) в диапазоне (0,01 - 1,0) от максимального значения выходного сигнала | 1,0 |
| СИЭЛ-1652 в диапазоне от 0,05 до 1,0 максимального значения выходного сигнала | 1,0 | |
| СИЭЛ-1653 и СИЭЛ-1657 (выход по виброскорости) в диапазоне от 0,02 до 1,0 максимального значения выходного сигнала | 1,0 | |
| СИЭЛ-1656, СИЭЛ-1657 (выход по СКЗ виброскорости) в диапазоне от 0,05 до 1,0 максимального значения выходного сигнала | 5,0 |
| 1 | 2 | 3 |
| Частотный диапазон, Г ц | СИЭЛ-1651 | от 2 до 5000 |
| СИЭЛ-165Ш | от 1 до 10000 | |
| СИЭЛ-1652 | от 5 до 2000 | |
| СИЭЛ-1653 | от 10 до 1000 | |
| СИЭЛ-1656 | ||
| СИЭЛ-1657 (выход по виброускорению) | от 5 до 10000 | |
| СИЭЛ-1657 (выходы по виброскорости и СКЗ виброскорости) | от 10 до 1000 | |
| Неравномерность частотной характеристики, %, не более | 5,0 | |
| Крутизна спадов АЧХ, дБ/окт., не менее | СИЭЛ-1653, СИЭЛ-1656 и СИЭЛ-1657 (выходы по виброскорости и СКЗ виброскорости) | 18 |
| СИЭЛ-1651, СИЭЛ-165Ш, СИЭЛ-1652 и СИЭЛ-1657 (выход по виброускорению) | не нормируется | |
| Пределы допускаемой основной относительной погрешности преобразования электрического заряда, % | СИЭЛ-1651, СИЭЛ-165Ш и СИЭЛ-1657 (выход по виброускорению) | ±6,0 |
| СИЭЛ-1653 и СИЭЛ-1657 (выход по виброскорости) | ±6,0 | |
| СИЭЛ-1656 и СИЭЛ-1657 (выход по СКЗ виброскорости) | ±8,0 | |
| Пределы допускаемой дополнительной относительной погрешности преобразования электрического заряда, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % | ±0,5 | |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 30 °С, % | от +15 до +25 от 30 до 80 | |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 30 °С, %, не более | от -30 до +90 90 | |
| Примечание: для модификации УС СИЭЛ-1657 допускаются ограничение частотного диапазона для выхода виброскорости и СКЗ виброскорости | ||
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В: | |
| для модификации СИЭЛ-165Ш | от 20 до 28 |
| для остальных модификаций | от 16 до 32 |
| Ток потребления, мА, не более: | |
| для модификации СИЭЛ-165Ш | 30 |
| для остальных модификаций | 20 |
| Габаритные размеры, мм, не более: | |
| - длина | 104 |
| - ширина | 54 |
| - высота | 24 |
| Габаритные размеры УС компактного исполнения, мм, не более: | |
| - длина | 92 |
| - ширина | 33 |
| - высота | 99 |
| Масса, г, не более | 150 |
| Средний срок службы, лет, не менее | 15 |
наносится на маркировочный шильд УС методом шелкографии и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Усилитель согласующий | СИЭЛ-165Х | 1 шт. |
| Паспорт | ТПКЦ.427710.111 -0Х ПС | 1 экз. |
| Руководство по эксплуатации | ТПКЦ.427710.111 РЭ | 1 экз. |
| Методика поверки | ТПКЦ.427710.111 МП | 1 экз. |
| Примечание: - руководство по эксплуатации и методика поверки поставляется по одному экземпляру на партию УС в один адрес | ||
осуществляется по документу ТПКЦ.427710.111 МП «Усилители согласующие СИЭЛ-165Х. Методика поверки», утвержденному ФБУ «Тест-С-Петербург» 02.08.2019 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33220A (регистрационный № 32993-06);
- мультиметр Agilent 34401A (регистрационный № 54848-13);
- источник питания ПрофКиП Б5-71/1 (регистрационный № 58319-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт УС в виде клейма и на УС в виде наклейки.
приведены в эксплуатационной документации.
Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденная приказом Росстандарта № 2772 от 27.12.2018 г.
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
ТПКЦ.427710.111-02 ТУ Усилители согласующие СИЭЛ-165Х. Технические условия
