| Номер в госреестре | 77721-20 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | ПТК КМ-Дельта |
| Изготовитель | Открытое акционерное общество «Авангард» (ОАО «Авангард»), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 03.03.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические ПТК КМ-Дельта (далее - ПТК КМ-Дельта) предназначены для измерений деформации шпилек (линейного перемещения торцов шпилек) крепления крышек турбин и выработки сигналов об опасной и аварийной деформации шпилек.
Принцип действия ПТК КМ-Дельта основан на измерении линейных перемещений торцов шпилек, вызванных деформациями, относительно калибровочных стержней, установленных внутри шпилек, при помощи абсолютных преобразователей линейных перемещений ЛИР-ДА13А-10-15-05-К8485-КТи-0,5-5-1,5-0 (далее - ПЛП).
ПТК КМ-Дельта представляет собой интеллектуальную многоканальную измерительную систему.
Конструктивно ПТК КМ-Дельта состоит из шкафа пультового ПИЖМ.468212.032 (далее
- ШП) и восьми независимых модулей контроля линейных перемещений ПИЖМ.401264.024 (далее - МКЛП или датчик).
В ШП размещены следующие основные устройства:
- панель оператора, на которой отображаются номера МКЛП и абсолютные значения перемещений, в числовом и графическом виде, световая индикация режимов «Нормальная работа» в виде зеленого квадрата, «Предупреждение» в виде мигающего желтого треугольника, «Авария» в виде мигающего красного шестиугольника, а также маркеры «Предупреждение» и «Авария», располагаемые над каждым столбцом диаграммы;
- блок управления ПИЖМ.468222.004 (далее - БУ) - предназначен для опроса восьми МКЛП, обработки полученной от МКЛП цифровой информации, передачи результатов измерений на панель оператора, расположенную на двери ШП, а также на персональный компьютер (или сервер) по интерфейсу Ethernet. На блоке управления расположена кнопка сброса маркеров сигнализации «Предупреждение» и «Авария», отображаемых на панели оператора.
На нижней панели ШП расположены кабельные вводы, через которые в шкаф заводятся кабели от восьми МКЛП, кабели подачи питающего напряжения 220 В постоянного тока и 220 В переменного тока частотой 50 Гц, кабель сигнализации и кабель интерфейса Ethernet.
Каждый МКЛП имеет в своем составе ПЛП, шток которого поджимается к калибровочному стержню, основание которого жестко связано с нижним торцом шпильки.
МКЛП соединяются с ШП кабелями, имеющими по три витых пары с волновым сопротивлением 120 Ом. Заделка кабелей выполняется в герметичных распаячных коробках ПИЖМ.301112.110 (далее - КР).
ПТК КМ-Дельта подключается к системе автоматизированного управления гидроагрегатом. Значения релейных выходов измеряемых величин (пороговые значения сигнализации или уставки) задаются в измеряемом диапазоне при монтаже КМ-Дельта на объекте по требованию Заказчика.
Обработка информации с МКЛП происходит при помощи БУ, расположенного в ШП. Передача информации от МКЛП ведется при помощи интерфейса RS-485 с использованием протокола Modbus RTU.
Информация от МКЛП в ШП преобразуется в значения перемещения штока ПЛП, а затем передается по интерфейсу Ethernet и отображается на панели оператора ШП, установленной в его двери.

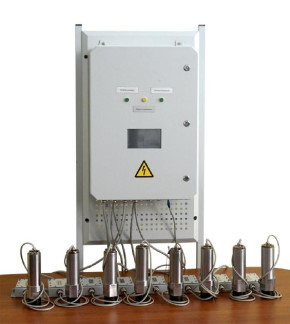

Общий вид ПТК КМ-Дельта приведен на рисунке 1.
Защита ПТК КМ-Дельта от несанкционированного доступа обеспечивается:
&
- пломбировкой разъемных частей корпуса МКЛП пломбировочной проволокой и свинцовой пломбой на предприятии-изготовителе (рисунок 2);
- пломбировкой пломбировочным скотчем свободных разъемов программирования и считывания информации панели оператора ШП (рисунок 3);
- пломбировкой пломбировочным скотчем болтов крепления БУ к монтажной панели ШП, пломбированием крышки корпуса БУ к его основанию (рисунок 4).
Рисунок 2 - Пломбировка МКЛП
В ПТК КМ-Дельта используется встроенное программное обеспечение (ПО), которое жестко привязано к электрической схеме.
ПО предназначено для управления электронными модулями и устройствами, входящими в состав ШП, обеспечения информационного обмена между этими модулями и устройствами, а также взаимодействия с аппаратурой автоматизированных систем управления по интерфейсу Ethernet. ПО обеспечивает получение информации о положении штоков восьми МКЛП с отображением полученной информации на панели оператора, ее передачу потребителю по интерфейсу Ethernet, сравнение полученных значений с порогами «Авария» и «Предупреждение» и подачи управляющего сигнала.
В ПО применен метод метрологического самоконтроля в соответствии с ГОСТ Р 8.734-2011.
Встроенное ПО в части метрологического самоконтроля обеспечивает в автоматическом режиме:
- мониторинг работы МКЛП с регистрацией отказов по каждому датчику в энергонезависимую память (регистратор данных);
- ежедневную калибровку МКЛП с записью результатов в регистраторе данных;
- мониторинг изменения метрологических характеристик МКЛП в течение интервала между поверками с записью результатов в регистраторе данных.
Накопленные данные метрологического самоконтроля хранятся в регистраторе данных в течение интервала между поверками.
Данные метрологического самоконтроля передаются в систему верхнего уровня (систему автоматизированного управления гидроагрегатом) по запросу.
Влияние встроенного ПО учтено при нормировании метрологических характеристик ПТК КМ-Дельта.
Для защиты встроенного ПО ПТК КМ-Дельта от несанкционированного вмешательства, которое может привести к искажению результатов измерений, предусмотрено включение функции защиты кода.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблицах 1 - 4.
Таблица 1- ПО модуля контроля линейных перемещений ПИЖМ.401264.024 (ПО МКЛП)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | - |
| Наименование изделия | модуль контроля линейных перемещений ПИЖМ.401264.024 |
Таблица 2 - ПО панели оператора шкафа пультового ПИЖМ.468212.032Д42 (ПО ШП)
| Идентификационные данные (признаки) | Значение |
| Наименование файла | ё42ПИЖМ.468212.1хр |
| Идентификационное наименование ПО | ПИЖМ.468212.032Д42 |
| Номер версии (идентификационный номер) ПО | 1 |
| Цифровой идентификатор ПО | 8AA953299D2F6F876223CFE74A32D72A |
| Алгоритм расчёта контрольных сумм | MD5 |
Таблица 3 - ПО блока управления ПИЖМ.468361.037Д42 (ПО БУ)
| Идентификационные данные (признаки) | Значение |
| Наименование файла | Delta STM8 2.hex |
| Идентификационное наименование ПО | ПИЖМ.468361.037Д42 |
| Номер версии (идентификационный номер) ПО | 18 |
| Цифровой идентификатор ПО | A0E420A3215C38EFEE62904D4B059401 |
| Алгоритм расчёта контрольных сумм | MD5 |
Таблица 4 - ПО «Программное обеспечение ПТК КМ-Дельта» 460.ПИЖМ.00254-01 (ПО ПТК)
| Идентификационные данные (признаки) | Значение |
| Наименование файла | КМ_Дельта М.exe |
| Идентификационное наименование ПО | 460.ПИЖМ.00254-01 |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 |
| Цифровой идентификатор ПО | 9E84D255B236DA58C787D2AF3E1BC351 |
| Алгоритм расчёта контрольных сумм | MD5 |
Таблица 5 - Метрологические характеристики ПТК КМ-Дельта
| Наименование характеристики | Значение |
| Количество измерительных каналов | 8 |
| Диапазон измерений перемещения МКЛП при монтаже (ДИМ), мкм | от 5100 до 8300 |
| Пределы допускаемой основной абсолютной погрешности измерений перемещения, мкм | ±10 |
| Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающего воздуха в диапазоне рабочих температур, мкм | ±9 |
| Диапазон измерений перемещения МКЛП, обусловленного деформацией шпилек при эксплуатации (ДИЭ), мкм | от 250 до 760 |
| Цена деления шкалы, мкм | 1 |
| Цена единицы наименьшего разряда кода, мкм | 0,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +22 от 45 до 80 от 84,0 до 106,7 |
| * После монтажа значение перемещения МКЛП условно устанавливают равным 490 мкм | |
| ^аблица 6 - Основные технические характеристики ПТК КМ-Д | а т ь л е |
| Наименование характеристики | Значение |
| Диапазон перемещения МКЛП относительно калибровочного стержня в каждом измерительном канале, мкм | от 0 до 10000 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | 220±20 50 220±20 |
| Потребляемая мощность, В^А, не более | 60 |
| Габаритные размеры, длинахширинахвысота, мм, не более: - ШП - МКЛП - КР - БУ | 780x520x235 245x68x64 185x140x51 255х148х57 |
| Масса, кг, не более: - ШП - МКЛП - КР - БУ | 51,0 2,5 1,1 2,2 |
Продолжение таблицы 6
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С: | |
| для МКЛП | от +5 до +35 |
| для ШП и БУ | от +1 до +35 |
| - относительная влажность воздуха, % | |
| для МКЛП при температуре 30 °С, | до 95 |
| для ШП и БУ при температуре 25 °С | до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 80000 |
наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.
Таблица 7 - Комплектность ПТК КМ-Дельта
| Наименование | Обозначение | Количество, шт. | Примечание |
| Модуль контроля линейных перемещений | ПИЖМ.401264.024 | 8 | |
| Коробка распаячная | ПИЖМ.301112.110 | 8 | |
| Шкаф пультовой | ПИЖМ.468212.032 | 1 | |
| Стержень монтажный | ПИЖМ.715213.061 | 1 | |
| Программное обеспечение ПТК КМ-Дельта | 460.ПИЖМ.00254-01 | 1 | На трех компакт-дисках |
| ПО панели оператора шкафа пультового | ПИЖМ.468212.032Д42 | 1 | |
| ПО блока управления | ПИЖМ.468361.037Д42 | 1 | |
| Комплект монтажных частей | ПИЖМ.463931.023 | 1 | |
| Упаковка | ПИЖМ.442632.056 | 1 | |
| Руководство по эксплуатации | ПИЖМ.421447.001РЭ | 1 | |
| Формуляр | ПИЖМ.421447.001ФО | 1 | |
| Руководство программиста | 460.ПИЖМ.00254-01 33 | 1 | |
| Руководство оператора | 460.ПИЖМ.00254-01 34 | 1 | |
| Блок управления. Паспорт | ПИЖМ.468222.004ПС | ||
| Методика поверки | МП 2063-002-2019 | 1 | |
| Комплект ЗИП | ПИЖМ.305658.001 | 1 |
осуществляется по документу МП 2063-002-2019 «ГСИ. Комплекс программно-технический ПТК КМ-Дельта. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 декабря 2019 г.
Основные средства поверки:
Прибор для поверки измерительных головок и датчиков Optimar 100, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 36893-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта № 2840 от 29 декабря 2018 г. Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
ТР ТС 004/2001 О безопасности низковольтного оборудования ТР ТС 020/2011 Электромагнитная совместимость технических средств Технические условия ПИЖМ.421447.001ТУ. Комплекс программно-технический ПТК КМ-Дельта
