| Номер в госреестре | 77731-20 |
| Наименование СИ | Устройства весоизмерительные автоматические |
| Обозначение типа СИ | ES-R 1000 |
| Изготовитель | "ESPERA-WERKE GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 03.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные автоматические ES-R 1000 (далее - АВУ) предназначены для измерения массы, сортировки и маркировки фасованных товаров.
Принцип действия АВУ основан на преобразовании, возникающей под действием силы тяжести взвешиваемого товара, деформации упругого элемента, входящего в состав грузоприемного устройства (далее - ГПУ), весоизмерительного тензорезисторного датчика в электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается. В устройствах сортировки по массе, если отклонение измеренного значения массы единицы товара от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки). В устройствах для этикетирования массы (и стоимости) измеренное значение массы (и его стоимость, вычисленная на основе заранее введенной оператором цены за единицу товара) передается на печатающее устройство для нанесения этикетки или этикеток. Измеренные значения выводятся на дисплей. При оснащении АВУ интерфейсами связи измеренные значения передаются на внешние электронные устройства.
АВУ представляет собой устройство весоизмерительное автоматическое по ГОСТ Р 54796-2011 для автоматического динамического и (или) статического взвешивания.
АВУ имеет модульную конструкцию, обеспечивающую возможность встраивать его в различные технологические линии, и включает в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:
- взвешивающий модуль, включающий в себя грузоприемное и грузопередающее устройства, выполненное в виде ленточного транспортера или роликового конвейера с дополнительными грузовыми конвейерами для подачи и перемещения взвешиваемого груза и весоизмерительное устройство, представляющее собой весоизмерительный датчик со встроенным аналогово-цифровым преобразователем (взвешивающая часть ГПУ устанавливается в разрыв транспортерной линии, и груз взвешивается при его перемещении по транспортеру);
- компьютерный терминал (далее - терминал), состоящий из показывающего устройства (сенсорная панель выносного вида на стойке или совмещенная с корпусом АВУ), а также устройства обработки цифровых данных (микропроцессор), расположенного в отдельном корпусе;
- устройство для печатания этикеток (наклеек со значением массы и стоимости товара) и их нанесения на упаковки товара;
- дополнительно АВУ могут быть оснащены дополнительными принтерами, 3D камерой, сортирующим устройством.
АВУ содержат следующие устройства и функции (здесь и далее указаны соответствующие пункты ГОСТ Р 54796-2011):
-весы статического взвешивания (3.3.4.5);
- весы динамического взвешивания (3.3.4.6);
- отсчетное устройство с расширением (3.2.9.2, 5.4.2);
- устройство обнаружения случайной поломки или разрегулирования (5.2.2);
- динамическая регулировка (5.2.3);
- полуавтоматическое устройство установки нуля (3.2.10.10);
- автоматическое устройство установки нуля (3.2.10.11);
- устройство первоначальной установки нуля (3.2.10.12);
- устройство слежения за нулем (3.2.10.13);
- устройство предварительного задания массы тары (3.2.10.17).

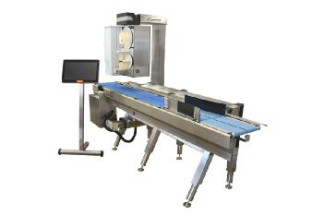

Общий вид АВУ показан на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) АВУ с выносным дисплеем терминала располо- б) АВУ с дисплеем терминала совмещен-женным на стойке ным с корпусом
АВУ выпускаются двух- и трехинтервальными, со следующими возможными комбинациями классов точности по ГОСТ Р 54796-2011:
Знаки поверки, ограничивающие доступ к переключателю юстировки
-Y(a);
-Y(a), XIII(1);
-Y(a), XIII(0,5).
На корпусе ГПУ АВУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- наименование и обозначение АВУ;
- серийный номер АВУ;
- обозначение класса точности по ГОСТ Р 54796-2011;
- значения интервалов нагрузки (Max1/Max2) или (Max1/Max2/Max3);
- значение минимальной нагрузки (Min) в зависимости от класса точности;
- значения поверочных делений для интервалов взвешивания (е1/е2) или (e1/e2/e3);
- знак утверждения типа.
Программное обеспечение (далее - ПО) АВУ реализовано аппаратно и является встроенным. _
Идентификация ПО осуществляется нажатием кнопки информационного меню Ш на сенсорной панели управления терминала.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям п. 5.4.5 ГОСТ Р 54796-2011.
ПО разделено на метрологически значимую и метрологически незначимую части. Изменение метрологически значимой части ПО АВУ невозможно при опломбированном переключателе юстировки как показано на рисунке 2. Кроме того, для внесения изменений в метрологическую значимую часть ПО требуется наличие служебного ключа Espera, подключаемого с помощью разъема USB, а также защищенного сервисным паролем.
Применяемые в АВУ интерфейсы RS232, Ethernet, EtherCAT, USB, I/O Interface не позволяют вводить в АВУ команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений; для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.
Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Метрологически значимая часть встроенного ПО | Метрологически незначимая часть встроенного ПО | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) ПО, не ниже | 03.00.0085 | 10.18.14 |
| Цифровой идентификатор ПО | - | - |
Основные метрологические характеристики указаны в таблице 2, пределы допускаемой погрешности указаны в таблице 3, предел стандартного отклонения указан в таблице 4, технические характеристики - в таблице 5.
Таблица 2 - Метрологические характеристики АВУ
| Наименование характеристики | Значение | ||
| Класс точности по ГОСТ Р 54796-2011 | Y(a) | XIII(1) | XIII(0,5) |
| Минимальная нагрузка (Min), г | 20 | 50 | 200 |
| Максимальная нагрузка (Max1/Max2 или Max1/Max2/Max3)*, кг | 3/6 | ||
| 3/6/7 | |||
| 3/6/8 | |||
| 3/6/10 | |||
Продолжение таблицы 2
| Наименование характеристики | Значение | ||
| Поверочное деление (eye2 или e1/e2/e3)*, действительная цена деления (шкалы) (^/d2 или d1/ d2/d3)*, et=di, г | 1/2 | ||
| 1/2/5 | |||
| 1/2/5 | |||
| 1/2/5 | |||
| Число поверочных делений (ni/n2 или n1/n2/n3t) * | 3000/3000 | ||
| 3000/3000/1400 | |||
| 3000/3000/1600 | |||
| 3000/3000/2000 | |||
| Диапазон устройства предварительного задания массы тары, кг, не более | 3 | ||
| Максимальная скорость грузовой транспортной системы, м/c при нагрузке: - от Min до 3 кг включ. - св. 3 до 6 кг включ. - св. 6 до 10 кг | 1,34 1,00 0,75 | 1,34 1,00 0,75 | 1,17 1,00 0,75 |
| * - наличие поддиапазона взвешивания с индексом i=3, а также значение соответствующей ему максимальной нагрузки является опциональным и определяется картой заказа. | |||
Пределы допускаемой средней (систематической) погрешности для АВУ классов точности XIII(1) и XIII(0,5) и пределы допускаемой погрешности для АВУ класса точности Y(a) при автоматической работе, а также пределы допускаемой погрешности при неавтоматической работе (в режиме статического взвешивания) приведены в таблице 3.
Таблица 3 - Пределы допускаемой погрешности АВУ
| Интервалы взвешивания | Пределы допускаемой средней (систематической) погрешности при автоматической работе при поверке (в эксплуатации) для АВУ классов точности XIII(1) и XIII(0,5), г | Пределы допускаемой погрешности при автоматической работе при поверке (в эксплуатации) для АВУ класса точности Y(a), г | Пределы допускаемой погрешности при неавтоматической работе в режиме статического взвешивания при поверке (в эксплуатации) для АВУ классов точности XIII(1), XIII(0,5) и Y(a), г |
| До 0,5 кг включ. | ±0,5 (±1) | ±1 (±1,5) | ±0,5 (±1) |
| Св. 0,5 до 2 кг включ. | ±1 (±2) | ±1,5 (±2,5) | ±1 (±2) |
| Св. 2 до 3 кг включ. | ±1,5 (±3) | ±2 (±3,5) | ±1,5 (±3) |
| Св. 3 до 4 кг включ. | ±2 (±4) | ±3 (±5) | ±2 (±4) |
| Св. 4 до 6 кг включ. | ±3 (±6) | ±4 (±7) | ±3 (±6) |
| Св. 6 до 10 кг включ. | ±5 (±10) | ±7,5 (±12,5) | ±5 (±10) |
Предел допускаемого стандартного отклонения погрешности (случайная погрешность) при автоматической работе при поверке (в эксплуатации), выраженный в % от измеряемой массы (m) или в граммах для АВУ классов точности XIII(1) и XIII(0,5) приведен в таблице 4.
Таблица 4 - Предел допускаемого стандартного отклонения погрешности (случайная погрешность)_
| Интервалы взвешивания | Предел допускаемого стандартного отклонения (в процентах от значения массы нагрузки или в граммах) для АВУ класса | |
| XIII(0,5) | XIII(1) | |
| До 50 г включ. | 0,24 (0,3)% | 0,48 (0,6) % |
| Св. 50 до 100 г включ. | 0,12 (0,15)г | 0,24 (0,3) г |
| Св. 100 до 200 г включ. | 0,12 (0,15)% | 0,24 (0,3) % |
| Св. 200 до 300 г включ. | 0,24 (0,3) г | 0,48 (0,6) г |
| Св. 300 г до 500 г включ. | 0,08 (0,1) % | 0,16 (0,2) % |
| Св. 500 до 1000 г включ. | 0,4 (0,5) г | 0,8 (1,0) г |
| Св. 1000 до 10000 г включ. | 0,04 (0,5) % | 0,08 (0,1) % |
Таблица 5 - Технические характеристики АВУ
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | от 95 до 255 |
| - частота переменного тока, Гц | от 50 до 60 |
| Габаритные размеры, мм, не более: - высота | 2160 |
| - ширина | 1220 |
| - длина | 8590 |
| Масса АВУ, кг, не более | 550 |
| Условия эксплуатации: о/"ч - температура окружающей среды, С | от -10 до +40 |
наносится на маркировочную табличку, расположенную на корпусе АВУ любым технологическим способом, а также на титульные листы эксплуатационной документации способом печати.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное автоматическое ES-R 1000 | - | 1 шт. |
| Комплект принадлежностей | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-218-19 | 1 экз. |
осуществляется по документу ИЦРМ-МП-218-19 «Устройства весоизмерительные автоматические ES-R 1000. Методика поверки», утверждённому ООО «ИЦРМ» 16.04.2019 г.
Основные средства поверки:
- рабочие эталоны единицы массы 2-го, 3-го или 4-го разряда по приказу Росстандарта от
29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» гири, соответствующие классам точности F1, F2, М1 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки (условно истинного значения массы) с погрешностью, не превышающей 1/3 пределов допускаемых показателей точности средства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 2.
отсутствуют.
Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация изготовителя
