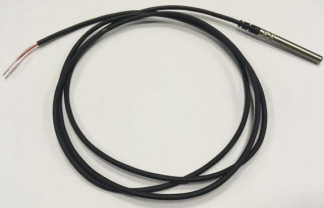

Термопреобразователи сопротивления полупроводниковые NTC, 77737-20

Наименование характеристики

Значение

Диапазон измерений температуры, оС

от -50 до +105

Условное обозначение номинальной статической характеристики преобразования

NTC-10K*

Номинальное значение сопротивления при температуре +25 оС, кОм

10

Температурный коэффициент сопротивления в в диапазоне температуры от +25 до +85 оС, оС

3435

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

-    в диапазонах температуры от -50 до +25 °С не включ. и св. +25 до +80 °С не включ.

-    в диапазоне температуры от +80 до +105 °С включ.

-    при температуре +25 °С

±1,0

±1,5

±0,3

* Номинальная статическая характеристика терморезисторов приведена в таблице 2.

Таблица 2 -Н

оминальная статическая характеристика терморезисторов

Температура

t, °С

Сопротивление при температуре t, кОм

Температура

t, °С

Сопротивление при температуре t, кОм

Температура

t, °С

Сопротивление при температуре t, кОм

-50

329,50

+2

25,03

+54

3,65

-49

310,90

+3

23,99

+55

3,54

-48

293,50

+4

23,00

+56

3,43

-47

277,20

+5

22,05

+57

3,32

-46

262,00

+6

21,15

+58

3,22

-45

247,70

+7

20,30

+59

3,12

-44

234,30

+8

19,48

+60

3,02

-43

221,70

+9

18,70

+61

2,93

-42

209,90

+ 10

17,96

+62

2,84

-41

198,90

+ 11

17,24

+63

2,75

-40

188,50

+ 12

16,56

+64

2,67

-39

178,50

+ 13

15,90

+65

2,59

-38

169,00

+ 14

15,28

+66

2,51

-37

160,20

+ 15

14,69

+67

2,44

-36

151,90

+ 16

14,12

+68

2,36

-35

144,10

+ 17

13,58

+69

2,30

-34

136,70

+ 18

13,06

+70

2,23

-33

129,80

+ 19

12,56

+71

2,16

-32

123,30

+20

12,09

+72

2,10

-31

117,10

+21

11,63

+73

2,04

-30

111,30

+22

11,20

+74

1,98

-29

105,70

+23

10,78

+75

1,92

-28

100,50

+24

10,38

+76

1,87

-27

95,52

+25

10,00

+77

1,82

-26

90,84

+26

9,63

+78

1,77

-25

86,43

+27

9,28

+79

1,72

Температура t, °С

Сопротивление при температуре t, кОм

Температура

t, °С

Сопротивление при температуре t, кОм

Температура

t, °С

Сопротивление при температуре t, кОм

-24

82,26

+28

8,94

+80

1,67

-23

78,33

+29

8,62

+81

1,62

-22

74,61

+30

8,31

+82

1,58

-21

71,10

+31

8,01

+83

1,53

-20

67,77

+32

7,73

+84

1,49

-19

64,57

+33

7,45

+85

1,45

-18

61,54

+34

7,19

+86

1,41

-17

58,68

+35

6,94

+87

1,37

-16

55,97

+36

6,70

+88

1,34

-15

53,41

+37

6,47

+89

1,30

-14

50,98

+38

6,25

+90

1,27

-13

48,68

+39

6,03

+91

1,23

-12

46,50

+40

5,83

+92

1,20

-11

44,43

+41

5,63

+93

1,17

-10

42,47

+42

5,44

+94

1,14

-9

40,57

+43

5,26

+95

1,11

-8

38,77

+44

5,08

+96

1,08

-7

37,06

+45

4,91

+97

1,05

-6

35,44

+46

4,75

+98

1,02

-5

33,90

+47

4,59

+99

1,00

-4

32,44

+48

4,44

+ 100

0,97

-3

31,05

+49

4,30

+ 101

0,95

-2

29,73

+50

4,16

+ 102

0,92

-1

28,48

+51

4,03

+ 103

0,90

0

27,28

+52

3,90

+ 104

0,88

+1

26,13

+53

3,77

+ 105

0,86

Наименование характеристики

Значение для модификации

NTC015WP00

NTC030WP00

Габаритные размеры (диаметрхдлина), мм, не более

6x1500

6x3000

Длина погружаемой части, мм, не более

50

Диаметр погружаемой части, мм, не более

6

Масса, г, не более

40

Рабочие условия измерений:

о/~'

- температуры окружающего воздуха, С

от -50 до +105

- относительная влажность воздуха, %, не более

100

Средний срок службы, лет

20

Средняя наработка на отказ, ч

100000

Наименование

Обозначение

Количество

Термопреобразователь сопротивления полупроводниковый NTC

-

1 шт.

Паспорт

-

1 экз.

Методика поверки

ИЦРМ-МП-281-19

1 экз.
