Панорамные измерители КСВН и ослабления Р2-МВМ-53, 77741-20

Назначение

Панорамные измерители КСВН и ослабления Р2-МВМ-53 (далее - измерители    Р2-

МВМ-53) предназначены для измерений КСВН и модулей коэффициентов передачи в полых прямоугольных волноводах.

Описание

Принцип действия измерителей Р2-МВМ-53 основан на раздельном выделении падающей на объект измерений (двухполюсники - устройства оконечного типа и четырехполюсники - устройства проходного типа), отраженной от него и прошедшей через него волн СВЧ сигнала.

Напряжения, пропорциональные амплитудам падающей, отраженной и прошедшей волн после усиления и вычисления по специальным алгоритмам преобразуются в значения измеряемых параметров: КСВН и модуль коэффициента передачи |S21|.

Информация об измеряемом параметре отображается в виде частотных зависимостей в декартовой системе координат с отсчетом значений измеряемых параметров в любой частотной точке диапазона рабочих частот измерителя, выбранной с помощью маркера.

Конструктивно измерители Р2-МВМ-53 состоят из блока измерительного (БИ), преобразователя детекторного и комплекта комбинированного.

БИ состоит из источника СВЧ сигнала - синтезатора частоты, аттенюатора, умножителя на 2, СВЧ измерительного тракта (ферритовый вентиль, два направленных ответвителя, аттенюатор, два детектора, два усилителя предварительных), аналогово-цифрового преобразователя, модуля управления и обработки сигналов, модуля управления генератором, модуля компьютерного и модуля отображения и управления.

С детекторов направленных ответвителей снимаются сигналы, несущие информацию о параметрах объекта измерений. Эти сигналы усиливаются с помощью двух усилителей предварительных и после аналогово-цифрового преобразования поступают в модуль управления и обработки сигналов, который осуществляет их передачу в модуль компьютерный, а оттуда в модуль отображения и управления, который выводит информацию на экран измерителя.

Преобразователь детекторный состоит из детектора и усилителя и предназначен для обеспечения измерений модуля коэффициента передачи |S21|.

Комплект комбинированный содержит: отрезок волновода, нагрузку короткозамкнутую, нагрузку согласованную.

Управление работой измерителей Р2-МВМ-53, выбор режимов измерения и калибровки, а также выбор формы индикации и регистрации результатов измерения осуществляется с помощью клавиатуры на передней панели корпуса БИ и манипулятора «мышь» в диалоговом режиме.

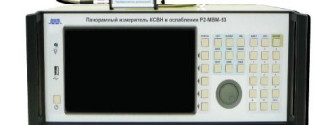

Общий вид измерителя Р2-МВМ-53 приведен на рисунке 1.

БИ и преобразователь детекторный защищены от несанкционированного доступа пломбированием одного из винтов на их корпусе.

Схема пломбировки измерителей Р2-МВМ-53 от несанкционированного доступа приведена на рисунках 1 и 2.

1    - БИ

2    - преобразователь детекторный

3    - место пломбировки от несанкционированного доступа

1 - место пломбировки от несанкционированного доступа

Рисунок 2 - Блок измерительный. Вид сзади. Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) измерителей Р2-МВМ-53 выполняет функции: управление работой измерителя, выбор режимов измерений и калибровки, выбор формы индикации и регистрации результатов измерений.

Метрологически значимой частью ПО измерителей Р2-МВМ-53 является файл «SNAWindow.exe».

Уровень защиты ПО измерителей Р2-МВМ-53 от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) ПО измерителей Р2-МВМ-53

Технические характеристики

Таблица 3 - Основные технические характеристики измерителей Р2-МВМ-53

Знак утверждения типа

наносится на титульный лист документов «Панорамный измеритель КСВН и ослабления Р2-МВМ-53. Формуляр ГЛЮИ.411228.017 ФО», «Панорамный измеритель КСВН и ослабления Р2-МВМ-53. Руководство по эксплуатации ГЛЮИ.411228.017 РЭ» и на переднюю панель корпуса БИ измерителя Р2-МВМ-53 в виде этикетки, выполненной типографским способом.

Комплектность

Таблица 4 - Комплектность измерителя Р2-МВМ-53

Поверка

осуществляется по документу ГЛЮИ.411228.017 МП «Инструкция. Панорамные измерители КСВН и ослабления Р2-МВМ-53. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 24 сентября 2018 года.

Основные средства поверки:

-    переносчик частоты РЧ5-29М, регистрационный номер 53634-13 в Федеральном информационном фонде, диапазон частот от 37,50 до 53,57 ГГц, пределы допускаемых значений погрешности измерений частоты входного синусоидального сигнала ±1 • 10-6,

или частотомер электронно-счетный Ч3-66, регистрационный номер 9273-85 в Федеральном информационном фонде, диапазон измерений от 10,0 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений частоты fx непрерывных сигналов ±[5о + (£^сч) 1], где 5о - относительная погрешность по частоте опорного генератора , tcq - установленное время счета, с преобразователем частоты Ч5-13, регистрационный номер 3440-73 в Федеральном информационном фонде, диапазон частот входного сигнала от 10,00 до 78,33 ГГц, диапазон частот выходного сигнала от 3,5 до 5,0 ГГц;

-    волноводные нагрузки из комплекта измерителя КСВН панорамного Р2-68, регистрационный номер 7639-80 в Федеральном информационном фонде, диапазон частот от 37,50 до 53,57 ГГц, номинальные значения КСВН 1,4 и 2,0, пределы допускаемой относительной погрешности ±1,6 %;

-    аттенюатор поляризационный Д3-37, регистрационный номер 6188-77 в Федеральном информационном фонде, диапазон частот от 37,50 до 53,57 ГГц, диапазон ослабления от 0 до 70 дБ, начальное ослабление 1,0 дБ, пределы допускаемой абсолютной погрешности значения установленного ослабления А ±(0,02-А) дБ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей Р2-МВМ-53 с требуемой точностью.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Панорамный измеритель КСВН и ослабления Р2-МВМ-53. Технические условия ГЛЮИ.411228.017 ТУ
