Государственный реестр средств измерений

Дефектоскопы вихретоковые специализированные ВД-131-НД.3, 77742-20

77742-20
Дефектоскопы вихретоковые специализированные ВД-131-НД.3 (далее - дефектоскопы) предназначены для измерений глубины и ширины поверхностных дефектов при автоматизированном неразрушающем контроле на наличие поверхностных дефектов стальных цилиндрических роликов, используемых в буксовых узлах железнодорожных вагонов и вагонов метро.
Карточка СИ
Номер в госреестре 77742-20
Наименование СИ Дефектоскопы вихретоковые специализированные
Обозначение типа СИ ВД-131-НД.3
Изготовитель ООО "НПП "Промприбор", г.Москва
Год регистрации 2020
Срок свидетельства 03.03.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Дефектоскопы вихретоковые специализированные ВД-131-НД.3 (далее - дефектоскопы) предназначены для измерений глубины и ширины поверхностных дефектов при автоматизированном неразрушающем контроле на наличие поверхностных дефектов стальных цилиндрических роликов, используемых в буксовых узлах железнодорожных вагонов и вагонов метро.

Описание

Принцип действия дефектоскопов основан на амплитудном методе вихретокового неразрушающего контроля.

С помощью обмотки возбуждения вихретокового преобразователя (ВТП) на цилиндрической поверхности ролика создаются вихревые токи. Анализ амплитуды наводимого в приемной катушке ВТП напряжения позволяет судить о состоянии поверхности ролика (наличии или отсутствии дефектов). Превышение выходным сигналом ВТП порогового уровня свидетельствует об отнесении к браку контролируемого ролика.

Дефектоскопы состоят из электронного блока, подающей кассеты для роликов, приемочного стыкового узла для годных роликов и лотка для забракованных роликов.

Подающая кассета с роликами, подлежащими контролю, устанавливается на приемный узел дефектоскопа. Контролируемые ролики из приемо-подающей кассеты поочередно поступают в размагничивающее устройство, а затем на позицию контроля. Вихретоковый контроль производится тремя вихретоковыми преобразователями (ВТП): двумя торцевыми преобразователями - при контроле торцев ролика и осевым преобразователем - при контроле цилиндрической поверхности ролика.

Сигналы вихретоковых преобразователей передаются в схему обработки данных, где происходит усиление, детектирование и фильтрация сигналов, после чего поступают на аналогово-цифровой преобразователь (АЦП). Цифровые сигналы с выходов АЦП поступают на микропроцессор, который сравнивает их с пороговыми значениями, установленными при настройке дефектоскопа и хранящимися в памяти микропроцессора.

Микропроцессор обрабатывает полученные сигналы, анализирует амплитуду и длительность электрических импульсов, превысивших установленное пороговое значение, принимает решение о годности ролика и выдает управляющие сигналы на исполнительный механизм удаления ролика с позиции контроля. Годные ролики направляются в приемоподающую кассету, а бракованные ролики - в лоток. Результаты отображаются на дисплее.

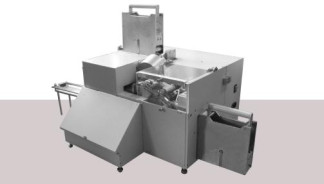

Общий вид дефектоскопов представлен на рисунке 1.

Пломбирование от несанкционированного доступа не предусмотрено.

Программное обеспечение

Дефектоскопы имеют в своем составе программное обеспечение (ПО), которое осуществляет функции индикации, управления и протоколирования результатов контроля.

ПО установлено на планшетный компьютер, защищено паролем входа в среду операционной системы (авторизация).

Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВД-131-НД3

Номер версии (идентификационный номер) ПО

2.0 и выше

Цифровой идентификатор ПО

отсутствует

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Порог чувствительности, мм - по глубине

0,1

- по ширине

0,1

Пределы допускаемой абсолютной погрешности выявления дефекта по пороговому уровню, %

± 20

Диапазон установки частоты напряжения возбуждения ВТП, Гц

от 50 до 16 000 000

Отклонение установки частоты напряжения возбуждения ВТП, %

± 10

Диапазон установки напряжения сигнала возбуждения ВТП, В

от 0,5 до 10,0

Отклонение установки напряжения сигнала возбуждения ВТП, %

± 20

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Шаг регулировки коэффициента усиления и коэффициента предусиления для каждой точки измерения, дБ

±1,0

Время непрерывной работы, ч, не менее

8

Число контролируемых роликов, штук в ч, не менее

120

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

220±22

50±1

Габаритные размеры, мм, не более

-    длина

-    высота

-    ширина

1100

550

600

Масса, кг, не более

45

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

от +1 до +35 80

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским методом и на шильдик на передней панели дефектоскопа методом наклейки.

Комплектность

Таблица 4 - Комплектность дефектоскопа вихретокового специализированного ВД-131-НД.3

Наименование

Обозначение

Количество

Дефектоскоп вихретоковый специализированный

ВД-131-НД3

1 шт.

Планшетный компьютер

-

1 шт.

Программное обеспечение

-

1 шт.

Кабель питания сетевой

-

1 шт.

Кабель специализированный (для подключения дефектоскопа к ПК)

-

1 шт.

Комплект мер

-

1 комплект

Комплект ЗИП

-

1 комплект

Тара упаковочная

-

1 шт.

Дефектоскоп вихретоковый специализированный ВД-131-НД.3. Руководство по эксплуатации

ВД-131-НД.3.76005454.01.18 РЭ

1 экз.

Дефектоскоп вихретоковый специализированный ВД-131-НД.3. Паспорт

ВД-131-НД.3.76005454.01.18 ПС

1 экз.

Дефектоскопы вихретоковые специализированные ВД-131-НД.3. Методика поверки

МП № 203-41-2019

1 экз.

Поверка

осуществляется по документу МП № 203-41-2019 «Дефектоскопы вихретоковые специализированные ВД-131-НД.3. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 апреля 2019 г.

Основное средство поверки:

-    комплект мер неразрушающего контроля КМ-131 (Рег. № 48122-11),

-    осциллограф цифровой GDS-73352 (Рег. № 51562-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого дефектоскопа с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 4276-028-76005454-2018. Дефектоскоп вихретоковый специализированный ВД-131-НД.3. Технические условия
