| Номер в госреестре | 77744-20 |
| Наименование СИ | Преобразователи линейных перемещений |
| Обозначение типа СИ | СИЭЛ-166Х |
| Изготовитель | Общество с ограниченной ответственностью «Компания СИЭЛ» (ООО «СИЭЛ»), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 03.03.2030 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи линейных перемещений СИЭЛ-166Х (далее по тексту - ПЛП) предназначены для преобразования зазора и размаха относительного виброперемещения и используются в системах контроля эксплуатационных параметров: осевых смещений (сдвигов) и виброперемещений (биений) валов различных механизмов промышленного назначения.
ПЛП используют вихретоковый принцип преобразования мгновенного значения расстояния между контролируемым объектом и торцом измерительной головки датчика в напряжение или ток на выходе генератора-преобразователя.
ПЛП состоит из неконтактного вихретокового датчика СИЭЛ-166Д с соединительным кабелем и генератора-преобразователя (ГП).
Корпус вихретокового датчика представляет собой резьбовую шпильку из нержавеющей стали, заканчивающуюся измерительной головкой. Длина и исполнение кабельной сборки, соединённой с корпусом, зависит от модификации датчика.
Датчик, представляющий собой катушку индуктивности, расположенную в измерительной головке, подключён к входу ГП. Индуктивность катушки датчика и ёмкость соединительного кабеля образуют параллельный колебательный контур. При изменении расстояния между торцом катушки и контролируемой металлической поверхностью изменяется добротность колебательного контура из-за потерь на вихревые токи в металле, при этом амплитуда колебаний в диапазоне преобразования изменяется по близкой к линейной зависимости от расстояния.
Выходной сигнал ГП формируется внутренним выпрямителем и масштабирующим усилителем. Расположенные на плате потенциометры: Т (тест), К (коэффициент) и В (смещение) -служат для настройки ГП на требуемую модификацию подключаемого датчика. Все узлы ГП питаются от источника питания, гальванически изолированного от входных зажимов питания.
По назначению ПЛП подразделяются на следующие модификации:
1. Преобразователи, предназначенные для использования в измерительных каналах осевого сдвига:
СИЭЛ-1661-10-ХХ-8С и СИЭЛ-1661-16-ХХ-БС: выходной сигнал - напряжение положительной полярности, пропорциональное зазору;
СИЭЛ-166Ш-10-ХХ-8С и СИЭЛ-166Ш-16-ХХ-8С: выходной сигнал - напряжение отрицательной полярности, пропорциональное зазору;
СИЭЛ-1662-10-ХХ-БС и СИЭЛ-1662-16-ХХ-БС: выходной сигнал - ток, пропорциональный зазору.
2. Преобразователи, предназначенные для использования в измерительных каналах амплитуды относительного виброперемещения:
СИЭЛ-1661-10-ХХ-БВ и СИЭЛ-1661-16-ХХ-БВ: выходной сигнал - напряжение положительной полярности, пропорциональное зазору;
СИЭЛ-166Ш-10-ХХ-8В и СИЭЛ-166Ш-16-ХХ-8В: выходной сигнал - напряжение отрицательной полярности, пропорциональное зазору;
СИЭЛ-1662-10-ХХ-БВ и СИЭЛ-1662-16-ХХ-БВ: выходной сигнал - ток, пропорциональный зазору.
3. Преобразователи, предназначенные для использования как в измерительных каналах размаха относительного виброперемещения, так и в измерительных каналах осевого сдвига:
СИЭЛ-1663-10 и СИЭЛ-1663-16: выходной сигнал - ток, пропорциональный размаху относительного виброперемещения;
СИЭЛ-1663-10 и СИЭЛ-1663-16: выходной сигнал - ток, пропорциональный зазору при установленной перемычке РЕЖИМ.
4. Преобразователи с дополнительными токовыми выходами «Импульс» и «Исправен», предназначенные для использования в измерительных каналах частоты вращения и синхронизации: СИЭЛ-1664-10-ХХ и СИЭЛ-1664-16-ХХ: выходной сигнал - напряжение, пропорциональное зазору.
ГП выполнены в прямоугольном металлическом корпусе. ГП с буквой К в обозначении модификации выполнены в пластмассовом корпусе, приспособленном для монтажа на DIN-рейку.
Клеммные соединители для подключения внешних цепей ГП в металлическом корпусе расположены с левой и с правой стороны корпуса. Подключение внешних цепей ГП в пластмассовом корпусе осуществляется с помощью разъемных клеммных соединителей, расположенных в верхней и в нижней частях корпуса.
Преобразователи линейных перемещений модификаций СИЭЛ-166Ш, СИЭЛ-1662, СИЭЛ-1663 и СИЭЛ-1664 могут включаться в состав измерительных каналов виброаппаратуры Тандем-В с маркировкой взрывозащиты 1Exib 11С T6 Х.

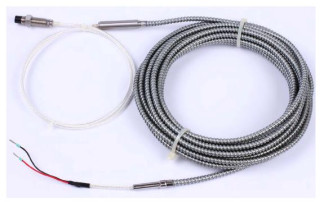

Общий вид ПЛП приведен на рисунках 1-6.
Место пломбирования
Место нанесения знака поверки
Рисунок 2 - Общий вид генераторов-преобразователей СИЭЛ-1661 и СИЭЛ-1662
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификация ПЛП | Значение |
| 1 | 2 | 3 |
| Диапазон преобразования зазора, мм | СИЭЛ-1661 -Ю-ХХ-SC, СИЭЛ-166Ш-Ю-ХХ-SC | от 0,3 до 2,5 |
| СИЭЛ-1662-10-ХХ-8С | ||
| СИЭЛ-1663-10-ХХ (в режиме преобразования зазора) | ||
| СИЭЛ-1664-10-ХХ | ||
| СИЭЛ-1661 - 16-ХХ^С, СИЭЛ-166Ш- 16-ХХ-SC | от 0,5 до 4,5 | |
| СИЭЛ-1662-16-ХХ-SC | ||
| СИЭЛ-1663-16-ХХ (в режиме преобразования зазора) | ||
| СИЭЛ-1664-16-ХХ | ||
| СИЭЛ-1661 - 10-ХХ^В, СИЭЛ-166Ш- 10-ХХ-SВ, СИЭЛ-1662-10-ХХ^В | от 0,8 до 2,0 | |
| СИЭЛ-1661 - 16-ХХ-SВ, СИЭЛ-166Ш- 16-ХХ^В, СИЭЛ-1662- 16-ХХ- SВ | от 1,3 до 3,7 | |
| Номинальное значение коэффициента преобразования зазора | СИЭЛ-1661N-10-XX-SC | 8,0 В/мм |
| СИЭЛ-1661 - Ю-ХХ-SC, СИЭЛ-166Ш- 16-XX-SC, СИЭЛ-1664-10-ХХ | 4,0 В/мм | |
| СИЭЛ-1661 - ^-ХХ-SC, СИЭЛ-1664- 16-ХХ | 2,0 В/мм | |
| СИЭЛ-1662-10-ХХ-SC, СИЭЛ-1663-10-ХХ (в режиме преобразования зазора) | 7,0 мА/мм | |
| СИЭЛ-1662-^-ХХ-SC, СИЭЛ-1663-16-ХХ (в режиме преобразования зазора) | 3,5 мА/мм |
| 1 | 2 | 3 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования зазора от номинального значения для всех модификаций, % | ±2,0 | |
| Пределы допускаемой основной приведенной* погрешности преобразования зазора, % | СИЭЛ-1661 -Ю-ХХ-SC, СИЭЛ-166Ш-Ю-ХХ-SC, СИЭЛ-1662-Ю-ХХ-SC, СИЭЛ-1663-10-ХХ (в режиме преобразования зазора) | ±4,0 |
| СИЭЛ-1661 - 16-ХХ^С, СИЭЛ-166Ш- 16-ХХ^С, СИЭЛ-1662- 16-ХХ^С, СИЭЛ-1663 - 16-ХХ (в режиме преобразования зазора), СИЭЛ-1664- 10-ХХ, СИЭЛ-1664-16-ХХ | ±5,0 | |
| СИЭЛ-1661 - 10-ХХ^В, СИЭЛ-166Ш- 10-ХХ^В, СИЭЛ-1661 - 16-ХХ^В, СИЭЛ-166Ш- 16-ХХ^В, СИЭЛ-1662- 10-ХХ^В, СИЭЛ-1662- 16-ХХ^В | ±3,0 | |
| Пороговые значения зазора при формировании сигнала «Импульс», мм - срабатывание - отпускание | СИЭЛ-1664-10 СИЭЛ-1664-16 | от 1,60 до 1,90 от 3,40 до 3,70 |
| СИЭЛ-1664-10 СИЭЛ-1664-16 | от 1,40 до 1,70 от 3,00 до 3,30 | |
| Пороговые значения зазора при формировании сигнала «Исправность», мм - отпускание | СИЭЛ-1664-10 СИЭЛ-1664-16 | от 0,50 до 0,80 от 1,15 до 1,45 |
| Диапазон преобразования размаха относительного виброперемещения (нормируемый по линейности амплитудной характеристики), мкм | СИЭЛ-1663-10-ХХ-160 | от 10 до 160 |
| СИЭЛ-1663-10-ХХ-250 | от 20 до 250 | |
| СИЭЛ-1663-10-ХХ-320 | от 20 до 320 | |
| СИЭЛ-1663-10-ХХ-500 | от 20 до 500 | |
| СИЭЛ-1663 - 16-ХХ-1000 | от 30 до 1000 | |
| СИЭЛ-1663 - 16-ХХ-2000 | от 30 до 2000 | |
| Номинальное значение коэффициента преобразования размаха относительного виброперемещения, мкА/мкм | СИЭЛ-1663-10-ХХ-160 | 100 |
| СИЭЛ-1663-10-ХХ-250 | 64 | |
| СИЭЛ-1663-10-ХХ-320 | 50 | |
| СИЭЛ-1663-10-ХХ-500 | 32 | |
| СИЭЛ-1663 - 16-ХХ-1000 | 16 | |
| СИЭЛ-1663 - 16-ХХ-2000 | 8 | |
| Диапазон преобразования амплитуды относительного виброперемещения (нормируемый по линейности амплитудной характеристики), мкм | СИЭЛ-1661 - 10-ХХ^В, СИЭЛ-166Ш- 10-ХХ^В, СИЭЛ-1662-10-ХХ^В | от 5 до 300 |
| СИЭЛ-1661 - 16-ХХ^В, СИЭЛ-166Ш- 16-ХХ^В, СИЭЛ-1662-16-ХХ^В | от 20 до 1000 | |
| 1 | 2 | 3 |
| Номинальное значение коэффициента преобразования амплитуды относительного виброперемещения | СИЭЛ-166Ш-10-ХХ-8В | 8,0 В/мм |
| СИЭЛ-1661 - Ю-ХХ-SB, СИЭЛ-166Ш- 16-XX-SB | 4,0 В/мм | |
| СИЭЛ-1661 - 16-ХХ-БВ | 2,0 В/мм | |
| СИЭЛ-1662-Ю-ХХ-SB | 7,0 мА/мм | |
| СИЭЛ-1662- 16-ХХ^В | 3,5 мА/мм | |
| Нелинейность амплитудной характеристики преобразования размаха (амплитуды) относительного виброперемещения на базовой частоте для всех модификаций, % | 2,0 | |
| Базовая частота, Гц | 45 | |
| Рабочий диапазон частот преобразования размаха (амплитуды) относительного виброперемещения, Гц | от 0,2 до 10000 | |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования размаха относительного виброперемещения от номинального значения на базовой частоте, % | СИЭЛ-1663 | ±2,0 |
| Нормируемый по неравномерности частотной характеристики диапазон частот преобразования, Гц | СИЭЛ-1661 - 10-ХХ^В, СИЭЛ-166Ш- 10-ХХ^В, СИЭЛ-1662- 10-ХХ^В, СИЭЛ-1663 - 10-ХХ | от 3 до 500 |
| СИЭЛ-1661 - 16-ХХ^В, СИЭЛ-166Ш- 16-ХХ^В, СИЭЛ-1662- 16-ХХ^В, СИЭЛ-1663 - 16-ХХ | от 3 до 80 | |
| Неравномерность частотной характеристики преобразования размаха (амплитуды) относительного виброперемещения в нормируемом по неравномерности диапазоне частот для всех модификаций, %, не более | 4,0 | |
| Пределы допускаемой относительной погрешности преобразования размаха (амплитуды) относительного виброперемещения, % | ±6,0 | |
| Пределы допускаемой дополнительной приведенной* погрешности преобразования зазора, вызванной изменением температуры окружающего воздуха в условиях применения для генераторов-преобразователей всех модификаций, %/(10°С) | ±0,5 | |
| Пределы допускаемой дополнительной приведенной* погрешности преобразования зазора, вызванной изменением температуры окружающей среды в месте установки вихретоковых датчиков всех модификаций, %/(10°С) | ±2,0 | |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, % | от +15 до +25 от 30 до 80 | |
| Рабочие условия применения: - температура окружающего воздуха для генератора-преобразователя, °С - температура окружающей среды в месте установки вихретокового датчика, °С - относительная влажность воздуха при температуре +30 °С, %, не более | от -30 до +90 от 0 до +120 90 | |
| Примечание -*за нормирующее значение принято верхнее значение диапазона измерений | ||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В: для модификации СИЭЛ-166Ш-ХХ-ХХ для остальных модификаций | от -20 до -28 от 16 до 32 |
| Ток потребления, мА, не более: для модификации СИЭЛ-166Ш-ХХ-ХХ для остальных модификаций | 30 20 |
| Сопротивление цепей нагрузки СИЭЛ-1661, СИЭЛ-166Ш, СИЭЛ-1664, кОм, не менее | 10 |
| Сопротивление цепей нагрузки СИЭЛ-1662, СИЭЛ-1663, Ом, не более | 500 |
| Время непрерывной работы, часов в сутки, не менее | 24 |
| Габаритные размеры корпуса датчика: - установочная резьба - длина, мм | М10х1; 3/8”; М16х1 от 40 до 200 |
| Габаритные размеры генератора-преобразователя в металлическом корпусе, мм, не более: - длина - ширина - высота | 104 54 24 |
| Габаритные размеры генератора-преобразователя в пластмассовом корпусе, мм, не более: - длина - ширина - высота | 92 33 99 |
| Масса датчика с кабелем в металлорукаве длиной 8 м, кг, не более | 0,5 |
| Масса генератора-преобразователя, г, не более | 150 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 15 |
наносится на маркировочный шильд генератора-преобразователя методом шелкографии и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Преобразователь линейных перемещений | ||
| в составе: | ||
| - датчик вихретоковый | СИЭЛ-166Д | 1 шт. |
| - генератор-преобразователь | СИЭЛ-166Х | 1 шт. |
| Паспорт | ТПКЦ.427671.106-0Х ПС (кроме СИЭЛ-1664) | 1 экз. |
| 1 | 2 | 3 |
| Руководство по эксплуатации | ТПКЦ.427671.106 РЭ | 1 экз. |
| ТПКЦ.427671.106.01 РЭ (для СИЭЛ-1664) | ||
| Методика поверки | ТПКЦ.427671.106 МП | 1 экз. |
| Примечание - руководство по эксплуатации и методика поверки поставляется по одному экземпляру на партию ПЛП в один адрес | ||
осуществляется по документу ТПКЦ.427671.106 МП «Преобразователи линейных перемещений СИЭЛ-166Х. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 16.09.2019 г. Основные средства поверки:
- устройство для поверки преобразователей вихретоковых в статическом режиме УПД (регистрационный № 41293-09), диапазон установки зазора от 0 до 5000 мкм; цена деления 1 мкм; пределы допускаемой абсолютной погрешности установки зазора ±15 мкм;
- поверочная виброустановка, рабочий эталон 2 разряда согласно Государственной поверочной схеме для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной приказом Росстандарта № 2772 от 27.12.2018, диапазон частот (3 - 1000) Гц, диапазон воспроизводимых виброперемещений (1 - 1000) мкм, погрешность ±2,0 %;
- генератор сигналов произвольной формы 33220A (регистрационный № 32993-06), диапазон частот синусоидального сигнала от 110-3 до 20 1 06 Гц, диапазон установки размаха выходного напряжения 10 мВ - 10 В, ПГ ±(0,01ипиК-пиК+0,001) В;
- мультиметр цифровой Agilent 34401A (регистрационный № 54848-13), постоянное напряжение от 100 мВ до 1000 В; переменное от 3 Гц до 300 кГц, от 100 мВ до 750 В; ПГ ±(0,05D+0,04E) В, где D - показание прибора, E - верхнее граничное значение диапазона измерений; сила постоянного тока от 10 мА до 3 А; сила переменного тока от 3 Гц до 5 кГц, от 1 мА до 3 А; ПГ ±(0,005D+0,01E) В, где D - показание прибора, E - верхнее граничное значение диапазона измерений;
- источник питания ПрофКиП Б5-71/1 (регистрационный № 58319-14), диапазон воспроизведения выходного напряжения от 0,01 В до 30 В, ПГ ±(0,01иВых+0,2) В.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ПЛП в виде клейма и на ГП в виде наклейки.
приведены в эксплуатационной документации.
Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденная приказом Росстандарта № 2772 от 27.12.2018 г.
ТПКЦ.427671.106 ТУ Преобразователи линейных перемещений СИЭЛ-166Х. Технические условия
