| Номер в госреестре | 77749-20 |
| Наименование СИ | Микрометры трубные |
| Обозначение типа СИ | МТ 15-М |
| Изготовитель | ООО "НПО "КировИнструмент", г.Киров |
| Год регистрации | 2020 |
| Срок свидетельства | 03.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры трубные МТ 15-М предназначены для измерения толщины стенок тонкостенных труб.
Физическая величина - длина (мм).
Принцип действия микрометров основан на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси. За один оборот винт перемещается на 0,5 мм. Отсчет показаний производится по шкалам, нанесенным на стебле микровинта и барабане.
Микрометр представляет собой скобу, в которую слева запрессована пятка со сферической измерительной поверхностью, а справа - микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорный винт.
Измерительные поверхности микрометра оснащены твёрдым сплавом.
Число модификаций - 1.

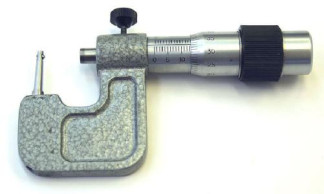

Общий вид средства измерений представлен на рисунке 1.
Микрометры трубные МТ 15-М выпускаются под товарным знаком VI Пломбирование микрометров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений, мм | от 0 до 15 |
| Цена деления, мм | 0,01 |
| Пределы допускаемой абсолютной погрешности в любой точке диапазона измерений при нормируемом измерительном усилии, мм | ±0,004 |
| Допуск плоскостности измерительной поверхности микрометрического винта, мкм | 0,9 |
| Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н, направленном по оси микрометрического винта, мм, не более | 0,015 |
| Измерительное усилие, Н | от 3 до 7 |
| Колебание измерительного усилия, Н, не более | 2 |
| Параметр шероховатости измерительных поверхностей Яа по ГОСТ 2789-73, мкм, не более | 0,050 |
| Радиус сферы измерительной поверхности пятки, мм | от 1 до 2 |
| Расстояние от поверхности стебля до измерительной кромки барабана, мм, не более | 0,45 |
| Расстояние от торца конической части барабана до ближайшего края штриха, мм, не более | 0,15 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| Шаг микрометрического винта, мм | 0,5 |
| Измерительное перемещение микровинта, мм | 15 |
| Вылет пятки, мм, не менее | 15 |
| Наименьший внутренний диаметр измеряемых труб, мм | 4 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 95 х 21 х 63 |
| Масса, кг, не более | 0,17 |
| Средний срок службы, лет, не менее | 6 |
| Условия эксплуатации: - температура окружающего воздуха,0 С - относительная влажность воздуха, %, не более | от + 10 до + 30 80 |
Примечание - измерительные поверхности микрометра оснащены твердым сплавом.
наносится на скобу микрометра методом гравирования или лазерной обработки, на титульный лист эксплуатационного документа - типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микрометр | МТ 15-М | 1 шт. |
| Ключ | - | 1 шт. |
| Футляр | - | 1 экз. |
| Руководство по эксплуатации | МТ 15-М.000 РЭ | 1 экз. |
осуществляется по документу МТ 15-М.000 РЭ «Микрометр трубный МТ 15-М. Руководство по эксплуатации», раздел 5 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» «30» июля 2018 года.
Основные средства поверки:
- меры длины концевые плоскопараллельные до 100 мм, регистрационный № 38376-13. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
приведены в эксплуатационном документе.
| Зарегистрировано поверок | 14 |
| Поверителей | 4 |
