| Номер в госреестре | 77752-20 |
| Наименование СИ | Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные |
| Обозначение типа СИ | СПЕКТРОСКАН SE |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное объединение «СПЕКТРОН» (ООО «НПО «СПЕКТРОН»), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 03.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE (далее - анализаторы) предназначены для измерений массовой доли серы в нефти и нефтепродуктах, таких как дизельное топливо, бензин, керосин, смазочные масла, мазут, гидравлические масла, реактивное топливо и любые дистиллятные нефтепродукты.
Принцип действия анализаторов - метод энергодисперсионной рентгенофлуоресцентной спектрометрии, основанный на выделении из спектра флуоресцентного излучения исследуемого образца характеристической линии серы, регистрации интенсивности этой линии и пересчёта интенсивности в массовую долю серы в исследуемом образце, на основании предварительно установленных калибровочных зависимостей.
Флуоресцентное излучение исследуемого образца возбуждается излучением рентгеновской трубки с энергией выше 2,5 кэВ и регистрируется детектором, позволяющим отделить Ка - излучение серы от другого рентгеновского излучения. Электронное оборудование осуществляет подсчет интенсивности рентгеновского излучения и пересчет интенсивности флуоресцентного излучения в массовую долю серы.
Измерение массовой доли серы включает последовательную подачу в анализатор двух образцов пробы нефти или нефтепродукта. На экране анализатора отображаются показания: разность между результатами единичных определений и среднее арифметическое двух результатов единичных определений массовой доли серы в пробе (результат измерения). Эти же показания автоматически выводятся на печать на встроенный принтер.
Анализаторы выпускаются в трех модификациях: СПЕКТРОСКАН SE SL, СПЕКТРОСКАН SE SUL-01, СПЕКТРОСКАН SE SUL-02, отличающихся типом детектора и метрологическими характеристиками.
Анализаторы являются настольными приборами, для управления и обработки информации используется встроенный компьютер. Программное обеспечение анализаторов предназначено для управления их работой и процессом измерений. Анализаторы имеют возможность подключения к персональному компьютеру.
Анализаторы могут эксплуатироваться как в стационарных условиях, так и в составе передвижных лабораторий. При эксплуатации в передвижной лаборатории анализаторы перевозятся в транспортной таре, выполнение измерений проводится во время стоянки передвижной лаборатории.

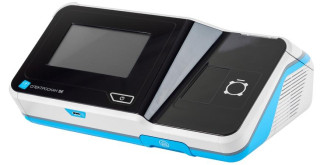

Общий вид анализаторов серы в нефти и нефтепродуктах рентгенофлуоресцентных энергодисперсионных СПЕКТРОСКАН SE приведен на рисунке 1.
Пломбирование анализаторов не предусмотрено.
Анализаторы оснащаются ПО «Спектр-Квант», которое состоит из двух модулей: «Количественный анализ» и «Проверка спектрометра». ПО может использоваться как встроенное и как автономное, при установке на отдельный персональный компьютер. Автономное ПО, на электронном носителе, поставляется по заказу.
Встроенное и автономное ПО является полностью метрологически значимым, выполняет следующие функции:
- управление анализатором;
- настройка режимов работы анализатора;
- построение калибровочных зависимостей и графиков;
- получение, обработка и хранение результатов измерений.
Уровень защиты встроенного и автономного ПО анализаторов «средний», согласно Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Модуль: «Количеств енный анализ» | Модуль: «Проверка спектрометра» |
| Номер версии (идентификационный номер) ПО | не ниже 4.0.0.0 | |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли серы, %1) СПЕКТРОСКАН SE SL СПЕКТРОСКАН SE SUL-01 | от 0,0010 до 5,00 от 0,00030 до 5,00 |
| Наименование характеристики | Значение |
| СПЕКТРОСКАН SE SUL-02 | от 0,00030 до 5,00 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли серы2), % СПЕКТРОСКАН SE SL СПЕКТРОСКАН SE SUL-01 СПЕКТРОСКАН SE SUL-02 | ±(0,04-Х+0,00026) ±(0,04-Х+0,00017) ±(0,04-Х+0,00017) |
| Предел повторяемости3^ результатов единичных определений (Р=0,95), %, в поддиапазонах измерений: СПЕКТРОСКАН SE SL - от 0,0010 до 0,100 % включ. - св. 0,100 до 1,00 % включ. - св. 1,00 до 5,00 % | 0,0263-Х+0,00022 0,0146Х+0,0014 0,0075 Х+0,0085 |
| СПЕКТРОСКАН SE SUL-01 - от 0,00030 до 0,100 % включ. - св. 0,100 до 1,00 % включ. - св. 1,00 до 5,00 % | 0,0272- Х+0,00014 0,0146Х+0,0014 0,0075 Х+0,0085 |
| СПЕКТРОСКАН SE SUL-02 - от 0,00030 до 0,0100 % включ. - св. 0,0100 до 0,100 % включ. - св. 0,100 до 1,00 % включ. - св. 1,00 до 5,00 % | 0,006 Х+0,00010 0,03Х-0,00014 0,0146Х+0,0014 0,0075 Х+0,0085 |
| Предел допускаемого относительного СКО случайной составляющей погрешности (для массовой доли серы 0,05 %), % | 0,5 |
| 1) Содержание серы может быть представлено в единицах массовой доли, выраженной в млн-1 (мг/кг, ppm), путем пересчета 1 % = 10000 млн-1 при этом аддитивная часть пределов допускаемой абсолютной погрешности и предела повторяемости измерений должна быть пересчитана таким же образом. 2) Х - среднее арифметическое результатов двух параллельных определений массовой доли серы, %, если модуль их разности не превышает предела повторяемости. 33 Модуль разности результатов двух параллельных определений массовой доли серы в двух образцах одной пробы. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 195 до 253 50±1 |
| Потребляемая мощность, В-А, не более | 100 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 185 320 400 |
| Масса, кг, не более | 8,5 |
| Средний срок службы, лет | 10 |
| Наработка на отказ, ч, не менее | 15000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более | от +10 до +35 80 |
наносится на титульном листе паспорта методом компьютерной печати и на заднюю панель анализатора в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Анализатор | РПНФ.415312.001 | 1 шт. |
| Комплект ЗИП | РПНФ.415312.001 ЗИ | 1 шт. |
| Методика поверки | МП 93-251-2019 | 1 экз. |
| Паспорт | РПНФ.415312.001ПС | 1 экз. |
| Руководство по эксплуатации | РПНФ.415312.001РЭ | 1 экз. |
| Автономное ПО на электронном носителе | «Спектр-Квант» | по заказу |
осуществляется по документу МП 93-251-2019 «ГСИ. Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE. Методика поверки», утвержденному ФГУП «УНИИМ» 17 октября 2019 г.
Основные средства поверки:
- стандартный образец массовой доли серы в минеральном масле ГСО 9513-2010 (СН-0,0003-НС) с аттестованным значением массовой доли серы порядка 0,0003 % и границами допускаемых значений относительной погрешности при Р=0,95 ±20 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9515-2010 (СН-0,0010-НС) с аттестованным значением массовой доли серы порядка 0,0010 % и границами допускаемых значений относительной погрешности при Р=0,95 ±5 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9404-2009 (СН-0,010-НС) с аттестованным значением массовой доли серы порядка 0,010 % и границами допускаемых значений относительной погрешности при Р=0,95 ±4 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9407-2009 (СН-0,100-НС) с аттестованным значением массовой доли серы порядка 0,1 % и границами допускаемых значений относительной погрешности при Р=0,95 ±2 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 11031-2018 (СНН02-500-ЭК) с аттестованным значением массовой доли серы порядка 0,050 % и границами допускаемых значений относительной погрешности при Р=0,95 ±2,5 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9410-2009 (СН-1,00-НС) с аттестованным значением массовой доли серы порядка 1,0 % и границами допускаемых значений относительной погрешности при Р=0,95 ±2 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9416-2009 (СН-5,00-НС) с аттестованным значением массовой доли серы порядка 5,0 % и границами допускаемых значений относительной погрешности при Р=0,95 ±2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
РПНФ.415312ТУ Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE. Технические условия
