| Номер в госреестре | 77756-20 |
| Наименование СИ | Толщиномер автоматический |
| Обозначение типа СИ | D 2000 |
| Изготовитель | "MESDAN S.p.A.", Италия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномер автоматический D 2000 (далее - толщиномер) предназначен для измерений толщины тканей, трикотажного полотна, текстиля, нетканых геосинтетических и геотекстильных материалов, кожи.
Принцип действия толщиномера основан на преобразовании величины перемещения подвижного измерительного штока с измерительной пяткой в значение толщины.
Толщиномер состоит из металлического основания с колонной, измерительной части, механической системы приложения измерительного усилия и дополнительных грузов.

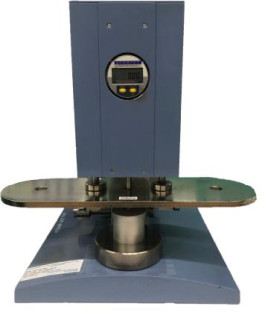

Общий вид толщиномера представлен на рисунке 1.
Пломбирование толщиномера не предусмотрено.
В толщиномере установлено встроенное программное обеспечение (ПО), которое записывается в энергонезависимую память толщиномера при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция толщиномера исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО толщиномера соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм | от 0 до 20 |
| Пределы допускаемой относительной погрешности измерений толщины, % | ±0,5, но не менее ±20 мкм |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Давление на образец, кПа | 2; 20; 200 |
| Масса грузов (10 шт.), г | 45900 |
| Масса подъемного устройства, г | 4590 |
| Масса измерительной пятки, г | 510 |
| Площадь измерительной пятки, см2, не более | 25 |
| Габаритные размеры толщиномера, мм, не более -длина | 450 |
| -ширина | 600 |
| -высота | 500 |
| Условия эксплуатации: - температура окружающей среды, °С | от 18 до 22 |
наносится на титульный лист руководства по эксплуатации методом наклейки. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Толщиномер | - | 1 шт. |
| Грузы | - | 1 комплект. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 203-63-2019 | 1 экз. |
осуществляется по документу МП 203-63-2019 «Толщиномер автоматический D 2000. Методика поверки», утвержденному ФГУП «ВНИИМС» 11 ноября 2019 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта №2840 от 29.12.2018.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого толщиномера с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
