| Номер в госреестре | 77764-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический с понтоном |
| Обозначение типа СИ | РВСП-5000 |
| Изготовитель | АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-5000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический с понтоном, номинальной вместимостью 5000 м .
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки, днища, крыши и понтона.
Цилиндрическая стенка резервуара включает в себя шесть цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар РВСП-5000 с заводским номером 2 расположен по адресу: 423230 Россия, Республика Татарстан, г. Бавлы, Площадка нефтепровода, ЛПДС «Бавлы», филиал Бугурусланское РНУ, АО «Транснефть-Приволга».

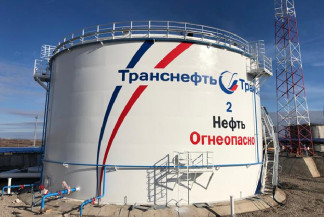

Общий вид резервуара стального вертикального цилиндрического с понтоном РВСП-5000 представлен на рисунке 1.
Пломбирование резервуара стального вертикального цилиндрического с понтоном РВСП-5000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от - 50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический с понтоном | РВСП-5000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический с понтоном. Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому с понтоном РВСП-5000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
