| Номер в госреестре | 77770-20 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | ScanMaster UT/mate |
| Изготовитель | "ScanMaster Systems (IRT), Ltd.", Израиль |
| Год регистрации | 2020 |
| Срок свидетельства | 03.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Назначение типа средств измерений
Дефектоскопы ультразвуковые «ScanMaster UT/mate» (далее - дефектоскопы) предназначены для измерения толщины изделия и глубины залегания дефектов типа нарушения сплошности (трещины, непровары, поры и другие), выявляемых при ультразвуковом контроле изделий из различных материалов.
Описание средств измерений
Принцип действия дефектоскопов основан на применении эхо - импульсного акустического метода неразрушающего контроля. Пьезоэлектрический преобразователь дефектоскопа (ПЭП) преобразует электрическую энергию генератора дефектоскопа в энергию ультразвуковых колебаний. Короткие импульсы ультразвуковых колебаний от ПЭП проходят в контролируемый объект через слой контактной жидкости. Импульсы отражаются от донной поверхности объекта контроля или от несплошностей в изделии, при этом время прихода эхо-сигналов и их амплитуда регистрируются тем же ПЭП, усиливаются в предварительном усилителе и усилителе временной регулировки чувствительности и отображаются на экране дисплея.
Конструктивно дефектоскоп состоит из ультразвукового модуля UT/mate (УМ), персональной электронной вычислительной машины (ПЭВМ) с установленным специализированным программным обеспечением (ПО) и комплекта ПЭП.
Дефектоскопы выпускаются в двух модификациях: с использованием в качестве ПЭВМ промышленного планшета или настольного компьютера.
УМ состоит из высоковольтного генератора импульсов возбуждения, предварительного усилителя, усилителя временной регулировки чувствительности, частотных фильтров приемника, аналого-цифрового преобразователя и USB 2.0 контроллера. ПЭП коммутируется с генератором импульсов возбуждения через высокочастотный выход «XMT» и с предварительным усилителем через высокочастотный выход «RCV». Полученный сигнал с ПЭП усиливается, обрабатывается частотным фильтром и преобразуется в цифровую форму с помощью АЦП. Оцифрованный сигнал передается в ПЭВМ по интерфейсу USB 2.0 и выводится на экран ПЭВМ в режиме реального времени. На дисплее отображаются результаты измерений и служебная информация, необходимая для управления дефектоскопом. УМ также оснащен TTL входом внешней синхронизации «Ext.Out». Предусмотрена возможность управления УМ с помощью внешнего пульта через ИК порт.

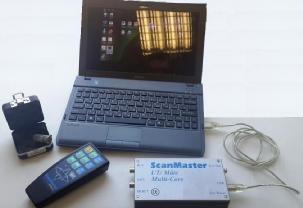

Общий вид дефектоскопа в двух модификациях представлен на рисунках 1 и 2.
| Место нанесения | Описание | Место |
| знака поверки в виде наклейки | пломбирования |
б)
Рисунок 2 - Дефектоскопы ультразвуковые «ScanMaster UT/mate» в модификации с промышленным планшетом а) общий вид дефектоскопа б) вид сзади на УМ дефектоскопа
а)
| Место нанесения | Место | |
| знака поверки в виде наклейки | пломбирования |
Программное обеспечение (ПО) обеспечивает управление и настройку дефектоскопа, сбор данных контроля, отображение принятых сигналов на дисплее ПЭВМ, обработку полученных данных.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ScanMaster’s |
| Номер версии (идентификационный номер) | 4.0.3 и выше |
| Цифровой идентификатор ПО | отсутствует |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины залегания дефекта в стали, мм | от 1 до 300 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта в стали, мм | ±(0,015-Н + 0,5), где Н - измеренное значение глубины, мм |
| Диапазон измерений толщины изделия по стали, мм | от 0,6 до 30 |
| Пределы допускаемой абсолютной погрешности измерений толщины изделия по стали, мм | ±(0,002-Х + 0,1), где Х - измеренное значение толщины, мм |
| Дискретность установки скорости звука, мм/мкс | 0,001 |
| Значения установки амплитуды импульсов возбуждения генератора (на нагрузке 50 Ом), В | 31; 44; 62; 88; 124; 175; 248; 350 |
| Пределы относительной погрешности установки амплитуды импульсов возбуждения генератора, % | ±10 |
| Диапазон установки длительности импульсов возбуждения генератора, нс | от 10 до 100 |
| Пределы допускаемой абсолютной погрешности установки длительности импульсов возбуждения генератора, нс | ±(0,05 Ти + 0,3), где Ти - установленное значение длительности импульсов возбуждения генератора |
| Диапазон установки частоты следования импульсов возбуждения генератора, Гц | от 1 до 1000 |
| Пределы допускаемой относительной погрешности установки частоты следования импульсов возбуждения генератора, % | ±5 |
| Диапазон установки коэффициента усиления предварительного усилителя сигнала на входе приемника, дБ | от 0 до 45 (с шагом 15 дБ) |
| Динамический диапазон усилителя временной регулировки чувствительности (ВРЧ), дБ | от 0 до 51 |
| Пределы допускаемой погрешности установки коэффициента усиления предварительного усилителя сигнала на входе приемника и усилителя временной регулировки чувствительности, дБ | ±1 |
| Полосы пропускания фильтров приёмника (по уровню -3 дБ), МГц | от 1,5 до 15 от 2,5 до 7,5 от 5 до 15 от 10 до 30 |
| Наименование характеристики | Значение | ||
| Напряжение питания, В | 5 (типа USB) | ||
| Потребляемая мощность, Вт, не более: | 2,5 | ||
| Габаритные размеры УМ, мм, не более: | ширина | высота | длина |
| 180 | 86 | 30 | |
| Масса УМ, кг, не более: | 0,6 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от +5 до +50 от 95 до 105 | ||
наносится на маркировочный шильд УМ методом шелкографии и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп ультразвуковой в составе: ультразвуковой модуль UT/mate; комплект пьезоэлектрических преобразователей согласно таблице 5*; программное обеспечение (диск); персональный компьютер или промышленный планшет с установленным специализированным ПО | 1 шт. | |
| Дефектоскоп ультразвуковой «ScanMaster UT/mate». Паспорт | 1 экз. | |
| Дефектоскоп ультразвуковой «ScanMaster UT/mate». Руководство по эксплуатации | 1 экз. | |
| Ультразвуковой модуль UT/mate. Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 433-170-2019МП | 1 экз. |
| * состав комплекта пьезоэлектрических преобразователей определяется при заказе | ||
Таблица 5 - Пьезоэлектрические преобразователи
| Наименование | Обозначение | Частота, МГц | Диаметр, мм | Диапазон, мм |
| 1 | 2 | 3 | 4 | 5 |
| Пьезоэлектрические преобразователи для контроля точечной сварки | N20 S3.2W N20 S3.6W N20 S4.0W | 20 20 20 | 3,2 3,6 4,0 |
| 1 | 2 | 3 | 4 | 5 |
| N20 S4.5W | 20 | 4,5 | ||
| N20 S5.0W | 20 | 5,0 | ||
| N20 S5.6W | 20 | 5,6 | ||
| N20 S6.0W | 20 | 6,0 | ||
| N20 S6.4W | 20 | 6,4 | ||
| N15 S7.2W | 15 | 7,2 | ||
| N15 S8.0W | 15 | 8,0 | ||
| Пьезоэлектрические преобразователи для контроля точечной сварки | L20 S3.2W L20 S3.6W L20 S4.0W | 20 20 20 | 3,2 3,6 4,0 | от 0,6 до 30 |
| L20 S4.5W | 20 | 4,5 | ||
| L20 S5.0W | 20 | 5,0 | ||
| L20 S5.6W | 20 | 5,6 | ||
| L20 S6.0W | 20 | 6,0 | ||
| L20 S6.4W | 20 | 6,4 | ||
| L15 S7.2W | 15 | 7,2 | ||
| L15 S8.0W | 15 | 8,0 | ||
| Пьезоэлектрические преобразователи | П111-5-К12 | 5 | 12 | |
| универсальные | П112-5-12/2-Б-01 | 5 | 12 | от 1 до 300 |
осуществляется по документу 433-170-2019МП «Дефектоскопы ультразвуковые «ScanMaster UT/mate». Методика поверки», утвержденному ФБУ «Тест-С-Петербург» 31.07.2019 г. Основные средства поверки:
- осциллограф цифровой запоминающий Tektronix TDS-1002 (регистрационный № 24019-06). Диапазон измерений в полосе частот от 0 до 60 МГц, погрешность ±1,6 %, Амплитуда входного напряжения от 400 мВ до 200 В, погрешность ±3 %;
- частотомер универсальный CNT-90 (регистрационный № 41567-09), 0,001 Гц -300 МГц, ПГ ±2 10-7;
- генератор сигналов измерительный Agilent 33250А (регистрационный № 22797-02). Синусоидальный сигнал частотой от 1 мкГц до 80 МГц, погрешность ±2 10-6, амплитуда от 1 мВ до 6 В, погрешность ±1 %;
- магазин затуханий МЗ-50-2 (регистрационный № 6705-78). Затухание от 0 до 120 дБ, погрешность ±0,025 дБ;
- комплект мер эквивалентной ультразвуковой толщины МЭТ-300 (регистрационный № 51230-12). Диапазон толщин (0,6 - 300) мм, погрешность ±(0,006+0,001 Н);
- комплект образцов с искусственными отражателями КМД-4У (регистрационный № 35581-07), диапазон глубины залегания отражателей от 1 до 485 мм, погрешность от ±0,1 до ±0,63 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дефектоскопов с требуемой точностью.
Знак поверки наносится при первичной поверке в паспорт дефектоскопа в виде клейма и на УМ в виде наклейки, а при периодической поверке на свидетельство о поверке в виде клейма.
приведены в эксплуатационной документации.
Техническая документация фирмы - изготовителя ScanMaster Systems (IRT) Ltd.
