| Номер в госреестре | 77774-20 |
| Наименование СИ | Усилители заряда |
| Обозначение типа СИ | ВN-86517-01-01-01-02 |
| Изготовитель | "Bently Nevada, LLC", США |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители заряда модификации ВК-86517-01-01-01-02 (далее - усилители) предназначены для измерения виброускорения, поступающего от дифференциальных преобразователей вибрации, установленных на объекте - «Блю Стрим Паплайн Компани Б. В.», г. Геленджик, п. Тешебс, Дровяная щель, КС «Береговая».
Принцип действия усилителей заряда модификации ВК-86517-01-01-01-02 основан на преобразовании и усилении выходного сигнала от пьезоэлектрических преобразователей вибрации, имеющих выход по заряду, в электрический сигнал (по напряжению), пропорциональный виброускорению.
Конструктивно усилители представляют собой блок электроники, помещенный в герметичный корпус с возможностью крепления на DIN-рейку.

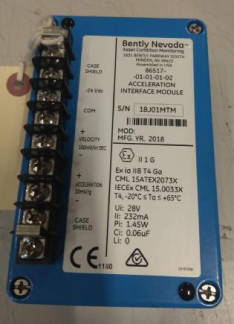

Общий вид усилителей заряда модификации В№86517-01-01-01-02, место опломбирования от несанкционированного доступа приведены на рисунке 1.
отсутствует
BN-86517-01-01-01-02
Таблица 1 - Метрологические характеристики усилителей заряда модификации
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/пКл | 0,2 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±5 |
| Диапазон измерений виброускорения при коэффициенте преобразования пьезоэлектрического преобразователя 2 2 вибрации 5,1 пКл/(мс" ), м/с | от 1 до 500 |
| Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте 160 Гц, % | ±1 |
| Диапазон рабочих частот, Гц | от 5 до 3000 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц, дБ | ±3 |
| Пределы допускаемой дополнительной относительной погрешности измерения виброускорения в диапазоне рабочих температур, % | ±5 |
Таблица 2 - Основные технические характеристики усилителей заряда модификации
BN-86517-01-01-01-02
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: -диапазон рабочих температур, °С | от -20 до +65 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 140x81x79 |
| Масса, г, не более | 500 |
| Маркировка взрывозащиты | Ex ia IIB T4 Ga |
наносится на титульный лист паспорта типографским способом или методом наклейки. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Усилитель заряда модификации BN-86517-01-01-01-02 | Зав. № 18J01MTM, 18J01MTT,18J01MU0, 18J01MTA | 4 шт. |
| Паспорт | 4 шт. | |
| Методика поверки | МП 204/3-18-2019 | 1 шт. |
осуществляется по документу МП 204/3-18-2019 «Усилители заряда модификации BN-86517-01-01-01-02. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 ноября 2019 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10); мультиметр цифровой 34411А (рег. № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых усилителей заряда с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
отсутствуют.
Техническая документация Bently Nevada, LLC, США
