| Номер в госреестре | 77778-20 |
| Наименование СИ | Установка для поверки и калибровки виброизмерительных преобразователей |
| Обозначение типа СИ | CS18P VLF HF |
| Изготовитель | Компания "SPEKTRA Schwingungstechnik und Akustik GmbH Dresden", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для поверки и калибровки виброизмерительных преобразователей CS18P VLF HF предназначена для воспроизведения и измерения параметров вибрации (виброускорение, виброскорость, и виброперемещение) при проведении поверки и калибровки виброизмерительных преобразователей, виброметров, в том числе лазерных, и других средств измерений и контроля параметров вибрации.
Принцип работы установки для поверки и калибровки виброизмерительных преобразователей CS18P VLF HF (далее - установка) основан на воспроизведении параметров синусоидальной вибрации и определении коэффициента преобразования поверяемого и/или калибруемого вибропреобразователя методом сравнения с рабочим эталоном и методом лазерной интерферометрии.
В состав установки входят средства формирования и воспроизведения вибрационных колебаний и средства измерений параметров вибрации:
- система контроля вибрации SRS-35;
- вибростенд SE-09 с акселерометром М353В17
- вибростенд APS 113-AB с акселерометром 393В04;
- вибростенд Bruel&Kjer 4809 с пьезоэлектрическим преобразователем 8305;
- акселерометр J353В04;
- виброметр OFV-5000;
- персональный компьютер;
- усилитель мощности APS 125;
- усилитель мощности PA14-500;
- усилитель мощности 2719;
- контроллер нулевого положения APS 0109.
Установка позволяет проводить поверку и калибровку:
- пьезоэлектрических вибропреобразователей;
- пьезоэлектрических вибропреобразователей со встроенной электроникой с выходом по напряжению и по току;
- вибропреобразователей виброскорости;
- вибропреобразователей вихретоковых.
- виброметров, в том числе лазерных;
- калибраторов вибрационных;
- виброустановок эталонных.
Общий вид установки для поверки и калибровки виброизмерительных преобразователей CS18P VLF HF представлен на рисунке 1.
Пломбирование установки не предусмотрено.

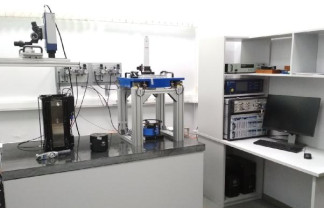

Рисунок 1 - Общий вид установки для поверки и калибровки виброизмерительных преобразователей CS18P VLF HF
Для работы на установке используется встроенное и автономное программное обеспечение (далее - ПО).
Программное обеспечение автономное, устанавливаемое на персональный компьютер, выполняет функции по заданию параметров вибрации (управления вибростендами), позволяет программировать циклические испытания, создавать автоматические отчеты в MS Excel, сохранять и проводить анализ данных, сохранять протоколы поверки и калибровки в базу данных.
Встроенное ПО предназначено для обработки поступающих электрических сигналов сенсорной головки для визуализации на дисплее виброметра OFV-5000. В остальных составляющих средств измерений установки ПО отсутствует.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Автономное ПО | Встроенное ПО | ||
| Идентификационное наименование ПО | CS18 | 0FV-5000 | 0FV-505 |
| Номер версии (идентификационный номер) ПО | 4.5.10.0 | 3.06 | 2.00 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, Гц | от 1-10-1 до 2-104 |
| Диапазон воспроизведений виброускорения, м/с | от 1 • 10-2 до 7-102 |
| Диапазон измерений виброускорения, м/с2 | от 1 • 10-2 до 1-103 |
| Диапазон измерений и воспроизведений виброскорости, м/с | от 1 • 10-4 до 0,5 |
| Диапазон измерений и воспроизведений виброперемещения, м | от 1-10'8 до 7,9-10"2 |
| Пределы значений доверительных границ относительной погрешности измерений и воспроизведений параметров вибрации (виброускорение, виброскорость, виброперемещение), при доверительной вероятности 0,95 в диапазоне частот, %: от 0,1 до 0,5 Гц включ. | ±1,5 |
| св. 0,5 до 20 Гц включ. | ±0,5 |
| св. 20 до 800 Гц включ. | ±0,15 |
| св. 800 до 2000 Гц включ. | ±0,5 |
| св. 2000 до 5000 Гц включ. | ±0,8 |
| св. 5000 до 10000 Гц включ. | ±1,5 |
| св. 10000 до 20000 Гц включ. | ±2,5 |
| Относительный коэффициент поперечного движения вибростола в диапазоне частот, %, не более: от 0,1 Гц до 8 Гц включ. | 10 |
| св. 8 Гц до 10000 Гц включ. | 5,0 |
| св. 10000 Гц до 20000 Гц включ. | 10 |
| Коэффициент гармоник виброускорения в диапазоне частот, %, не более: от 0,1 до 0,5 Гц включ. | 7,0 |
| св. 0,5 до 20000 Гц включ. | 5,0 |
| Уровень вибрационного шума виброускорения (СКЗ), м/с2 | 0,003 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса поверяемого/калибруемого вибропреобразователя, кг, не более | 0,9 |
| Напряжение питания, В | 220±10 % |
| Частота электрической сети, Гц | 50±0,4 % |
| Потребляемая мощность, Вт, не более | 1000 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +30 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 86,0 до 106,7 |
| Наименование характеристики | Значение |
| Габаритные размеры компонентов установки, (длина; ширина; высота) мм, не более - система управления SRS-35 - вибростенд SE-09 с акселерометром | 160; 470; 360 |
| М353В17 | 160; 200; 200 |
| - вибростенд APS 113-AB с акселерометром 393В04 | 256; 213; 168 |
| - вибростенд Bruel&Kjer 4809 с пьезоэлектрическим преобразователем 8305 | 149; 143 |
| - виброметр 0FV-5000 (без сенсорной головки) | 450; 360; 150 |
| - усилитель мощности APS 125 | 88; 482; 450 |
| - усилитель мощности РА 14-500 | 88; 482; 450 |
| - усилитель мощности 2719 | 88; 482; 350 |
| - контроллер нулевого положения APS 0109 (диаметр; высота) | 44; 482; 450 |
| - акселерометр J353В04 (диаметр; высота) | 12,7; 29,0 |
| Масса компонентов установки, кг, не более - система управления SRS-35 - вибростенд SE-09 с акселерометром | 8,0 |
| М353В17 | 9,5 |
| - вибростенд APS 113-AB с акселерометром 393В04 | 38 |
| - вибростенд Bruel&Kjer 4809 с пьезоэлектрическим преобразователем 8305 | 8,3 |
| - виброметр 0FV-5000 (без сенсорной головки) | 10 |
| - усилитель мощности APS 125 | 21 |
| - усилитель мощности РА14-500 | 21 |
| - усилитель мощности 2719 | 14 |
| - контроллер нулевого положения APS 0109 | 9,5 |
| - акселерометр J353В04 | 0,0105 |
| Средняя наработка на отказ, ч | 6200 |
| Средний срок службы, лет | 10 |
наносится на боковую поверхность корпуса установки и на титульный лист руководства по эксплуатации методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка для поверки и калибровки виброизмерительных преобразователей CS18P VLF HF в составе: | зав. № 201811 | 1 шт. |
| Система контроля вибрации SRS-35 | CS 18P VLF HF SRS35 | 1 шт. |
| Вибростенд SE-09 | CS 18P VLF HF SE-09 | 1 шт. |
| Вибростенд APS 113-AB | CS 18P VLF HF APS113-AB | 1 шт. |
| Вибростенд Bruel&Kjer 4809 | CS 18P VLF HF 4809 | 1 шт. |
| Виброметр 0FV-5000 | CS 18P VLF HF 0FV-5000 | 1 шт. |
| Наименование | Обозначение | Количество |
| Усилитель мощности APS 125 | CS 18P VLF HF APS125 | 1 шт. |
| Усилитель мощности PA14-500 | CS 18P VLF HF PA14-500 | 1 шт. |
| Усилитель мощности 2719 | CS 18P VLF HF 2719 | 1 шт. |
| Контроллер нулевого положения APS 0109 | CS 18P VLF HF APS0109 | 1 шт. |
| Акселерометр 1353В04 | CS 18P VLF HF 1353В04 | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Программное обеспечение на CD - диске | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2520-092-2019 | 1 экз. |
осуществляется по документу МП 2520-092-2019 «ГСИ. Установка для поверки и калибровки виброизмерительных преобразователей CS18P VLF HF. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 августа 2019 года.
Основные средства поверки:
- государственный первичный специальный эталон единиц длины, скорости и ускорения при колебательном движении твердого тела ГЭТ 58-2018 по приказу Росстандарта от 27.12.18 г. № 2772;
- измеритель нелинейных искажений автоматический С6-11, регистрационный № 9081-83 в Федеральном информационном фонде по обеспечению единства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ ISO 16063-1-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 1. Основные положения
ГОСТ ISO 16063-11-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 11. Первичная вибрационная калибровка методами лазерной интерферометрии
ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем
ГОСТ ISO 16063-41-2014 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 41. Калибровка лазерных виброметров
ГОСТ Р 8.669-2009 Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями Техническая документация компании SPEKTRA Schwingungstechnik und Akustik GmbH Dresden, Германия
