| Номер в госреестре | 77780-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-40 |
| Изготовитель | ООО "Коксохиммонтаж-Волга", Ярославская обл. |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-40 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические номинальной вместимостью 40 м .
Резервуары стальные горизонтальные цилиндрические РГС-40 представляют собой цилиндрический стальной сосуд с днищами. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические РГС-40 с заводскими номерами Е-3, Е-4, Е-5, Е-6 расположены на территории филиала ООО «Транснефть-Балтика» Ярославское районное нефтепроводное управление.
Расположение резервуаров указано в таблице 1.
Таблица 1 - Место расположения резервуаров
| Заводские номера резервуаров | Место расположения резервуаров |
| Е-3,Е-4 | Филиал ООО «Транснефть-Балтика» Ярославское районное нефтепроводное управление, ЛПДС «Правдино» (Н1Ш) по адресу: Россия, Ярославская область, Некоузский район, восточнее с. Новый Некоуз-Брейтово в придорожной полосе а/д Углич-Некоуз Брейтово, 170 км. |
| Е-5,Е-6 | Филиал ООО «Транснефть-Балтика» Ярославское районное нефтепроводное управление, ЛПДС «Быково» (ШШ) по адресу: Россия, Новгородская область, Пестовский район, д. Быково. |

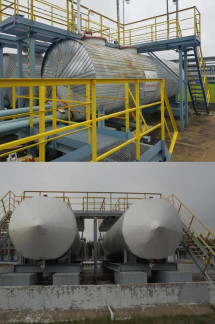

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-40 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-40 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 40 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-40 | 4 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | - | 4 экз. |
| Градуировочная таблица | - | 4 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда согласно части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-40
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
