| Номер в госреестре | 77791-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-12,5, РГС-25, РГС-40 |
| Изготовитель | ООО "Курскатомэнергомонтаж", г.Курчатов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-12,5, РГС-25, РГС-40 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные
горизонтальные цилиндрические номинальной
резервуаров
3 3 3
вместимостью 12,5 м , 25 м , 40 м подземного расположения.
Резервуары стальные горизонтальные цилиндрические РГС-12,5, РГС-25, РГС-40 представляют собой цилиндрический стальной сосуд с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические РГС-12,5 с заводским номером 41, РГС-25 с заводскими номерами 52, 53, РГС-40 с заводскими номерами 50, 51 расположены в филиале ООО «Транснефть-Балтика» Нефтебаза «Усть-Луга» по адресу: Россия, Ленинградская область, Кингисеппский район, д. Косколово, Морской порт Усть-Луга, БТС-2.

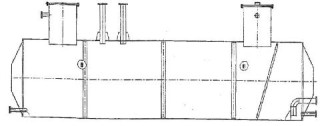

Эскизы резервуаров стальных горизонтальных цилиндрических РГС-12,5, РГС-25, РГС-40 представлен на рисунках 1, 2, 3.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-12,5, РГС-25, РГС-40 не предусмотрено.
Рисунок 2 - Эскиз резервуаров РГС-25
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-12,5 | РГС-25 | РГС-40 | |
| Номинальная вместимость, м3 | 12,5 | 25 | 40 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-12,5 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Резервуар стальной горизонтальный цилиндрический. | РГС-25 | 2 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
| Резервуар стальной горизонтальный цилиндрический. | РГС-40 | 2 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда согласно части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-12,5, РГС-25, РГС-40
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
