| Номер в госреестре | 77801-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | ООО "Завод "АНКЕР", г.Челябинск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-20000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с понтоном, номинальной вместимостью 20000 м .
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища, крыши и алюминиевого понтона.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары РВСП-20000 с заводскими номерами 1, 2, 3, 4 расположены по адресу: Россия, Республика Калмыкия, Черноземельский район «Береговые сооружения для приема нефти, поступающей с морских месторождений Северного Каспия», ООО «ЛУКОЙЛ-Нижневолжскнефть-Калмыкия».

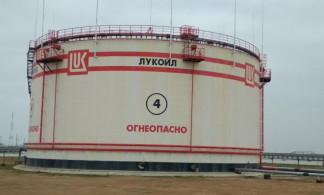

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСП-20000 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от - 50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический с понтоном | РВСП-20000 | 4 шт. |
| Резервуар стальной вертикальный цилиндрический с понтоном. Паспорт | - | 4 экз. |
| Градуировочная таблица | - | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98);
- штангенциркуль ТТТЦ (регистрационный номер 32368-06);
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-20000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
