Преобразователи расхода газа БППВ 1.0/300 Ф "Борей", 77813-20

Назначение

Преобразователи расхода газа БППВ 1.0/300 Ф «Борей» предназначены для определения объемного расхода воздуха, проходящего через средство индивидуальной защиты органов дыхания фильтрующего типа (далее - СИЗОД) в направлениях вдоха и выдоха

Описание

Принцип работы преобразователя расхода газа БППВ 1.0/300 Ф «Борей» заключается в создании постоянного воздушного потока с заданным расходом через испытываемое средство измерений в направлениях «выдоха» и «вдоха» и измерении разности давления воздуха между окружающей атмосферой и подмасочным пространством СИЗОД (сопротивления воздушному потоку). Воздушные потоки «вдоха/выдоха» обеспечиваются воздуходувками, смонтированными в основании. Представление информации осуществляется посредством сенсорного дисплея.

В режиме «выдоха» преобразователь обеспечивает подачу воздуха с постоянным расходом в подмасочное пространство испытуемого изделия с расходом от 30 до 160 дм3/мин. Воздух выходит через СИЗОД в окружающую атмосферу.

В режиме «вдоха» преобразователь обеспечивает разрежение в подмасочном пространстве испытуемого изделия, формируя постоянный поток воздуха из окружающей атмосферы через средство измерений расходом от 30 до 125 дм3/мин.

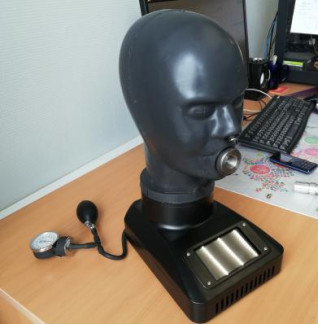

Преобразователи расхода газа БППВ 1.0/300 Ф «Борей» состоят из:

-    основание с разъемом для подключения блока питания и штуцерами для подключения поверочного манометра-тягонапоромера и устройства накачки манекена;

-    накачиваемый манекен головы с патрубком ротового отверстия и штуцером датчика давления;

-    управляющий контроллер;

-    сенсорный дисплей;

-    всасывающая и нагнетающая воздуходувки;

-    соединительные элементы и трубопроводы;

-    датчик давления (измеритель сопротивления воздушному потоку);

-    датчик расхода воздуха (измеритель объемного расхода воздушного потока).

Табличка со знаком утверждения типа устанавливается на нижней части корпуса.

Название: БППВ 1.0/300 Ф «Борей» ТУ 26.51.53-001-0128698446-2019 Заводской номер:

Дата выпуска:

Питание: 220 В, 50 Гц, 0.3 кВт Производитель:

ИП Романов В. Д.

Россия, г. Тамбов, ул. Пионерская,

дом 9, кв. 131

btdtoe Тдыиячге

тел.: +7(4752)55-99-81

Пломбы производителя

/

Рисунок 3 - Место нанесения пломбы производителя

Программное обеспечение

Программное обеспечение преобразователей расхода газа БППВ 1.0/300 Ф «Борей» состоит из встроенного программного обеспечения (далее - ПО). Встроенное ПО хранится в энергонезависимой памяти. Измеренные величины отображаются на экране преобразователей. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от преднамеренных изменений соответствует «высокий» уровню в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на преобразователь методом наклейки, а также на титульный лист руководства эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 1024-13-2019 «Инструкция. ГСИ. Преобразователи расхода газа БППВ 1.0/300 Ф «Борей». Методика поверки», утвержденному ФГУП «ВНИИР»

20.08.2019 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 №2825 (поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого преобразователя, с пределами основной относительной погрешности не более ±0,5 %);

-    рабочий эталон избыточного давления 2-го разряда в соответствии с ГОСТ 8.802-2012 в диапазоне не менее 2 кПа;

-    секундомер механический типа СОПпр (регистрационный № 11519-11), класс точности 3, с диапазоном измерения от 0 до 30 мин;

-    барометр-анероид М-110 (регистрационный №3745-73), диапазон измерения от 5 до 790 мм рт. ст., пределы допускаемой абсолютной погрешности в диапазоне от 5 до 100 мм.рт.ст. ± 2,5 мм рт.ст.; в остальном диапазоне ±1,5 мм рт.ст.;

-    прибор комбинированный Testo 174Н (регистрационный № 47602-11), пределы допускаемой абсолютной погрешности измерения относительной влажности ± 3 %, пределы допускаемой абсолютной погрешности измерения температуры ± 0,5 °С, с диапазоном измерения относительной влажности от 5 до 95 % и диапазоном измерения температуры от минус 20 до плюс 70 °С;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ, с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или паспорт.

Сведения о методах измерений

приведены в эксплуатационной документации

Нормативные документы

Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ТУ 26.51.53-001-0128698446-2019. Преобразователь расхода газа БППВ 1.0/300 Ф «Борей». Технические условия
