Государственный реестр средств измерений

Установки расходомерные УПРМ-С ТЕПЛОКОМ, 77814-20

77814-20
Установки расходомерные УПРМ-С ТЕПЛОКОМ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расходов жидкости, массы и объема жидкости в потоке.
Карточка СИ
Номер в госреестре 77814-20
Наименование СИ Установки расходомерные
Обозначение типа СИ УПРМ-С ТЕПЛОКОМ
Изготовитель ООО "ИВТрейд", г.С.-Петербург
Год регистрации 2020
Срок свидетельства 04.03.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Установки расходомерные УПРМ-С ТЕПЛОКОМ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расходов жидкости, массы и объема жидкости в потоке.

Описание

Принцип действия установок основан на воспроизведении массового и объемного расходов, массы и объема жидкости в потоке, создаваемых при помощи насосных агрегатов, гидравлического тракта и вспомогательных устройств установки, и измерении расхода и количества протекающей жидкости средствами измерений.

Установки состоят из:

-    средств измерений массового и/или объемного расходов, массы и/или объема жидкости в потоке;

-    средств измерений температуры и давления измеряемой среды;

-    измерительных столов, для установки поверяемых средств измерений;

-    бака оборотного водоснабжения;

-    устройства переключения потока с контроллером, позволяющим измерять время

- наполнения весовой накопительной емкости;

-    системы управления, сбора и обработки информации.

Средства измерений (далее - СИ), которые применяются в составе установки для измерений массового и/или объемного расходов жидкости, массы и/или объема жидкости в потоке приведены в таблице 1.

Таблица 1 - Средства измерений массового и/или объемного расходов жидкости, массы и/или объема жидкости в потоке

Наименование и тип СИ

Регистрационный номер в Федеральном информационном фонде

Расходомеры счетчики электромагнитные SITRANS FM

35024-12

Преобразователи расхода электромагнитные МастерФлоу

31001-12; 73383-18

Расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР»

39735-14

Весы электронные специального назначения ВСН

27303-09

Весы лабораторные электронные ВП

64217-16

Для измерений температуры и давления измеряемой среды в составе установок применяются термометры ртутные стеклянные лабораторные ТЛ-4 (Регистрационный номер № 303-91) и манометры для точных измерений МТИ (Регистрационный номер № 1844-15).

Установки выпускаются в трех модификациях, отличающихся диапазоном воспроизводимых расходов: УПРМ-С-50; УПРМ-С-100, УПРМ-С-150.

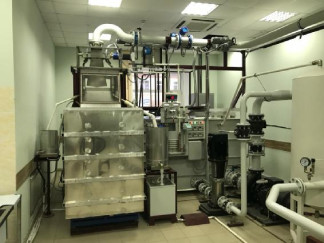

Общий вид установок расходомерных УПРМ-С ТЕПЛОКОМ представлен на рисунках 1 - 3.

Пломбирование установок расходомерных УПРМ-С ТЕПЛОКОМ осуществляется с помощью свинцовой пломбы и проволоки, которой пломбируются фланцевые соединения эталонных расходомеров установки, с нанесением знака поверки на пломбу. Схема пломбировки установки приведена на рисунке 4. Места пломбирования весов, входящих в состав установок, приведены в их описаниях типа.

Программное обеспечение

Программное обеспечение (далее - ПО) установок представлено специализированным автономным программным обеспечением установки ПО «SIMR».

Функции программного обеспечения: сбор, отображение и регистрация информации со средств измерений в ходе проведения калибровок и поверок, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем измерений, управления и регулирования.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Идентификационные данные встроенного программного обеспечения приведены в таблицах 2 - 4.

Таблица 2 - Идентификационные данные программного обеспечения SIMR основной модуль

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SIMRjar

Номер версии (идентификационный номер) ПО

не ниже 2.5.32

Цифровой идентификатор ПО

862a72fcfc18db7d55a5c45c6595fd83 для версии 2.5.32, вычисляется при помощи контролирующей утилиты, указывается в паспорте установки

Алгоритм вычисления цифрового идентификатора ПО

MD5

Таблица 3 - Идентификационные данные программного обеспечения SIMR метрологический модуль_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Метрологиям^

Номер версии (идентификационный номер ПО)

1.0

Цифровой идентификатор ПО

412785289669b505c66e6cbc9d2c82a9

Алгоритм вычисления цифрового идентификатора ПО

MD5

Таблица 4 - Идентификационные данные программного обеспечения SIMR контролирующая утилита_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SIMRControlUtil.jar

Номер версии (идентификационный номер ПО)

не присвоен

Цифровой идентификатор ПО

e02cb7eb1fbbabb8da 5bc35600cfabba

Алгоритм вычисления цифрового идентификатора ПО

MD5

Технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон воспроизводимых расходов жидкости, т/ч (м3/ч):

-    модификация УПРМ-С ТЕПЛОКОМ-50

-    модификация УПРМ-С ТЕПЛОКОМ-100

-    модификация УПРМ-С ТЕПЛОКОМ-150

от 0,005 до 36 от 0,005 до 150 от 0,005 до 360

1

2

Пределы допускаемой относительной погрешности измерений массового и объемного расходов, массы и объема жидкости в потоке при использовании весовых устройств, %

-    при наполнении весовой емкости за цикл измерения от 1/3 до 2/3 верхнего предела взвешивания весов

-    при наполнении весовой емкости за цикл измерения белее, чем на 2/3 верхнего предела взвешивания весов

±0,095

±0,06

Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании метода прямого сличения, %

±0,25

Диапазон измерений температуры измеряемой среды, °С

от +5 до +45

Пределы абсолютной погрешности измерений температуры измеряемой среды, °С

±0,5

Диапазон измерений избыточного давления измеряемой среды, МПа

от 0,01 до 0,3

Пределы допускаемой приведенной погрешности измерений избыточного давления (к диапазону измерений), %

±1,0

Диапазон частоты следования импульсов, Гц

от 0,1 до 10000

Пределы допускаемой относительной погрешности измерений количества импульсов число-импульсных сигналов,%

±0,005

Пределы допускаемой приведенной (к диапазону измерений) погрешности передачи показаний проверяемых средств измерений с унифицированным выходным сигналом постоянного тока (4 - 20) мА, %

±0,3

Отклонение установившегося значения расхода от заданного, %, не более

±10

Нестабильность воспроизведения расхода, %, не более

0,5

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Измеряемая среда

Температура измеряемой среды, °С

Давление измеряемой среды, МПа

Вода по СанПиН 2.1.4.1074-2001 от + 5 до +45 от 0,01 до 0,3

Номинальный диаметр поверяемых средств измерений:

-    модификация УПРМ-С ТЕПЛОКОМ-50

-    модификация УПРМ-С ТЕПЛОКОМ-100

-    модификация УПРМ-С ТЕПЛОКОМ-150

от DN10 до DN 50 от DN 10 до DN 100 от DN 10 до DN 150

Количество одновременно проверяемых средств измерений, не более

10

Условия эксплуатации:

-    температура окружающей среды, °С

-    атмосферное давление, кПа

-    относительная влажность, %

от 10 до 30 от 84 до 106,7 от 30 до 80

1

2

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

380±38; 220±22 50 ± 1

Потребляемая мощность, кВ А, не более

30

Средняя наработка на отказ, ч

75000

Средний срок службы, лет

12

Знак утверждения типа

наносится на маркировочной табличке, закрепленной на передней стенке щита управления УПП, методом шелкографии и титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 7 - Комплект поставки установки

Наименование

Обозначение

Количество

Установка расходомерная

УПРМ-С ТЕПЛОКОМ

1 шт.

Паспорт

ТНРВ.407470.097 ПС

1экз.

Руководство по эксплуатации

ТНРВ.407470.097 РЭ

1экз.

Методика поверки

МП-161-КЛ.ЯШ10556-2018

1экз.

Комплект эксплуатационных документов на составные части

-

1экз.

Поверка

осуществляется по документу МП-161-КЛ.Ки.310556-2018 «Установки расходомерные УПРМ-С ТЕПЛОКОМ. Методика поверки», утвержденному ФГУП «СНИИМ» 26.08.2019.

Основные средства поверки:

-    вторичный эталон в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018. № 256;

-    рабочие эталоны единицы массы 2-го, 3-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 № 2818;

-    частотомер электронно-счетный вычислительный Ч3-64 (регистрационный номер в Федеральном информационном фонде 9135-83);

-    генератор сигналов произвольной формы 33522A (регистрационный номер в Федеральном информационном фонде 52150-12);

-    калибратор токовой петли Fluke 707 (регистрационный номер в Федеральном информационном фонде 29194-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы в соответствии со схемой пломбировки установки, приведенной на рисунке 4.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.52-097-15147476-2017. Установки расходомерные УПРМ-С Теплоком. Технические условия
