| Номер в госреестре | 77815-20 |
| Наименование СИ | Установки измерительные систем измерительных |
| Обозначение типа СИ | СУ-5Д (установки) СУ-5Д (системы) |
| Изготовитель | ООО "Техносенсор", г.С.-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 04.03.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерительные УС-5 систем измерительных СУ-5Д (далее - установки) предназначены для измерений массового расхода, массы, плотности жидкостей и сжиженных углеводородных газов (согласно ГОСТ Р 52087-2018).
Принцип действия установок основан на прямом методе измерений массового расхода, массы, плотности жидкостей и сжиженных углеводородных газов с помощью средств измерений, входящих в состав установки.
Установка состоит из гидравлического блока и блока СБ-5.

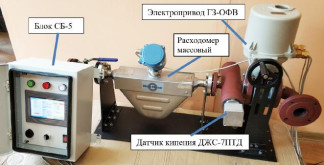

Блок СБ-5 выполнен в виде пылевлагонепроницаемого шкафчика и может эксплуатироваться вне помещений. В нем смонтированы блок искрозащиты ИЗК-З, сенсорная панель (дисплей), GSM-модем, клеммники, кабельные вводы, сигнальные лампочки. Блок СБ-5 может размещаться на одной монтажной раме с гидравлическим блоком или устанавливаться на удалении до 100 м от гидравлического блока
Блок искрозащиты ИЗК-З предназначен для обработки сигналов поступающих по искробезопасным интерфейсам RS-485 со средства измерений массового расхода, объемного расхода, массы и объема жидкостей и газов, индикатора кипения ДЖС-7П, а так же управляет шаровым крана BREEZ с взрывозащищенным электроприводом ГЗ-ОФВ на выходе гидравлического блока.
Сенсорная панель служит для ввода/вывода информации и настройками управления работой установки.
Гидравлический блок состоит из средства измерений массового расхода, массы, плотности жидкостей и сжиженных углеводородных газов, индикатора кипения ДЖС-7П, шарового крана BREEZ с взрывозащищенным электроприводом ГЗ-ОФВ, монтажной рамы, трубной арматуры, шаровой крана на входном трубопроводе.
В качестве средства измерений массового расхода, массы, температуры и плотности жидкостей и сжиженных углеводородных газов в составе установок в зависимости от исполнения могут применяться расходомеры массовые Micro Motion моделей F100S, F200S или F300S (регистрационный номер 71393-18).
Индикатор кипения ДЖС-7П выполнен в виде заполняемого жидкостью конденсатора и измеряет ее диэлектрическую проницаемость.
Установки имеют три модификации (УС-5а УС-5Ь, УС-5е), которые отличаются диапазонами измеряемых расходов.
Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения расходомера массового и элементы крепления блока искрозащиты ИЗК-З с нанесением знаков поверки на пломбы. Места нанесения знака поверки расходомера массового и блока искрозащиты ИЗК-З приведены на рисунке 2 и 3.
установок является встроенным. Имеет функции управления сливом жидкости, вывода информации о массе, объеме, температуре, и плотности жидкости на сенсорную панель, сохранения во внутренней памяти архивных данных и результатов диагностики оборудования. Программное обеспечение установлено в блоке искрозащиты ИЗК-З, размещенном в блоке СБ-5. Доступ к программному обеспечению и его интерфейсу для его загрузки ограничивается пломбированием защитной крышки блока искрозащиты ИЗК-З.
Настройки выполняются с сенсорной панели, подключенной к блоку искрозащиты ИЗК-3 по интерфейсу RS-485. Доступ к настройкам в сенсорной панели защищен паролями, в блоке искрозащиты ИЗК-З переключателем К1. При положении переключателя К1 в положение «OFF» изменение настроек невозможно даже при наличии доступа к ним с сенсорной панели.
Идентификационные данные программного обеспечения установок измерительных УС-5 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТСОК.400-01 |
| Номер версии (идентификационный номер) ПО (не ниже) | us5.101 |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | DAE405A5 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | УС-5а | УС-5Ь | УС-5с |
| Диапазон измерений массового расхода жидкости и сжиженных углеводородных газов, т/ч | от 4 до 16 | от 10 до 43,5 | от 30 до 136 |
| Пределы допускаемой относительной погрешности измерений массового расхода, массы жидкости и сжиженных углеводородных газов, % | ±0,2 | ||
| Диапазон измерений плотности, кг/м3 | от 500 до 1300 | ||
| Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 | ±0,5 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений температуры, °С | от - 40 до + 65 |
| Измеряемая среда - жидкость или сжиженный углеводородный газ с параметрами: температура измеряемой среды, °С* давление измеряемой среды, МПа | от - 40 до + 65 до 2,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от - 40 до + 65 от 30 до 80 от 84 до 107 |
| 1 | 2 |
| Параметры электрического питания: Напряжение питания, В Частота, Гц | 220 ±22 50 ±1 |
| Средний срок службы установки, лет | 14 |
| Средняя наработка на отказ, ч, | 100000 |
| * - конкретное значение указано в паспорте на установку | |
наносится на маркировочную табличку, закрепленную на корпусе блока СБ-5, методом лазерной гравировки и по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Установка измерительная УС-5 систем измерительных СУ-5Д | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП 1032-1-2019 | 1 экз. |
осуществляется по документу МП 1032-1-2019 «Инструкция. ГСИ. Установки измерительные УС-5 Систем измерительных СУ-5Д. Методика поверки», утвержденному ФГУП «ВНИИР»
15.11.2019 г.
Основные средства поверки:
- рабочий эталон 1-го разряда согласно ГПС (часть 1 или 2), утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности при измерении массы жидкости в потоке и массового расхода жидкости не более ±0,065 %;
- измеритель плотности жидкостей вибрационный ВИП-2МР (регистрационный № 27163-09) с пределами допускаемой абсолютной погрешности ±0,1 кг/м .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТСОК.400000.010ТУ Установки измерительные УС-5 систем измерительных СУ-5Д. Технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
