| Номер в госреестре | 77817-20 |
| Наименование СИ | Сигнализаторы загазованности оксидом углерода и горючими газами |
| Обозначение типа СИ | серии BETA |
| Изготовитель | "GECA s.r.l.", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 04.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности оксидом углерода и горючими газами серии BETA предназначены для непрерывных измерений содержания оксида углерода и/или горючих газов (метан или бутан) в воздухе и выдачи сигнализации о превышении установленных пороговых значений.
Принцип действия сигнализаторов загазованности оксидом углерода и горючими газами серии BETA (далее - сигнализаторы):
- термокаталитический (по каналу горючих газов), основанный на измерении теплового эффекта от окисления анализируемого компонента кислородом воздуха на поверхности катализатора;
- электрохимический (по каналу оксида углерода), основанный на реакции молекул оксида углерода с компонентами электрохимического сенсора, вырабатывающего электрический сигнал, пропорциональный массовой концентрации оксида углерода.
Способ отбора пробы - диффузионный.
Выпускаются три модификации сигнализаторов:
- Beta 763-R CO;
- Beta gas detector 754-R/M(G);
- Beta 760-R CO с внешним детектором Beta gas detector 756-R/M(G).
Сигнализаторы выполнены одноблочными (Beta 763-R CO, Beta gas detector 754-R/M(G))
или двублочными (Beta 760-R CO с внешним детектором Beta gas detector 756-R/M(G)) в пластмассовом корпусе прямоугольной формы. Сигнализаторы Beta gas detector 754-R/M(G) и Beta gas detector 756-R/M(G) в условиях предприятия-изготовителя могут быть отградуированы по метану или бутану (вид градуировки в обозначении сигнализатора закодирован буквой M или G соответственно).
На лицевой панели корпуса сигнализатора и внешнего сенсора располагаются светодиоды, сигнализирующие о наличии электрического питания, превышении порога срабатывания и отказах сенсора.
При срабатывании сигнализации сигнализатор обеспечивает световую и звуковую сигнализацию, а также осуществляет коммутацию внешних цепей контактами реле типа “сухой контакт” для включения (отключения) внешних исполнительных устройств и коммутации цепей.

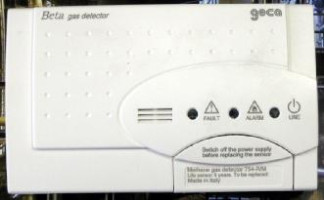

Общий вид сигнализаторов представлен на рисунке 1. Схема пломбирования корпуса сигнализатора от несанкционированного доступа представлена на рисунке 2.
A -6
j»CP
б) Beta 763-R CO
■'^mn bin нт г
■MuH- .•■ iiai1
в) Beta 760-R CO с внешним детектором Beta gas detector 756-R/M Рисунок 1 - Общий вид сигнализаторов
Сигнализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения и сигнализации о превышении содержания оксида углерода и довзрывоопасной концентрации метана.
Встроенное ПО сигнализатора выполняет следующие функции:
- прием и обработку сигналов от первичного измерительного преобразователя (электрохимический или термохимический сенсор);
- формирование выходных сигналов (срабатывание сигнализации);
- формирование управляющего воздействия для включения (отключения) исполнительных устройств посредством замыкания (размыкания) контактов реле;
- диагностика состояния аппаратной части.
Встроенное ПО сигнализаторов реализует следующие расчетные алгоритмы:
- непрерывное сравнение текущих результатов измерений содержания определяемых компонентов с заданными (пороговыми) значениями и подачу соответствующих управляющих сигналов;
- диагностика состояния аппаратной части.
ПО идентифицируется указанием номера версии на крышке съемного модуля сенсора и / или на наклейке с заводским номером сигнализатора.
Влияние встроенного ПО учтено при нормировании метрологических характеристик сигнализаторов.
Сигнализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение | |||
| Beta 763-R CO | Beta gas detector 754-R/M(G) | Beta 760-R CO | Beta gas detector 756-R/M(G) | |
| Идентификационное наименование ПО | 763-R CO | 754-R/M(G) | 760-R CO | 756-R/M |
| Номер версии (идентификационный номер) ПО | sw 1.0 | sw 1.0 | sw 1.0 | sw 1.0 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | ||||
Таблица 2 - Метрологические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Модификации Beta 763-R CO, Beta 760-R CO с внешним детектором Beta gas detector 756- R/M(G) | |
| Уровни срабатывания сигнализатора по каналу массовой концентрации оксида углерода, мг/м3: Beta 763-R CO: - порог 1 - порог 2 Beta 760-R CO: - порог | 20 100 20 |
| Пределы допускаемой абсолютной погрешности 2) сигнализатора по каналу массовой концентрации оксида углерода, мг/м3: - порог 1 - порог 2 | ±5 ±25 |
| Предел допускаемого времени срабатывания сигнализатора по каналу массовой концентрации оксида углерода, с | 60 |
| Время прогрева сигнализатора, с, не более | 150 |
| Время непрерывной работы сигнализатора без корректировки выходного сигнала, мес, не менее | 12 |
| Наименование характеристики | Значение |
| Модификации Beta gas detector 754-R/M(G), Beta 760-R CO с внешним детектором Beta gas detector 756-R/M(G) | |
| Уровень срабатывания сигнализации по каналу довзрывоопас-ной концентрации горючих газов (метан или бутан) 1), % НКПР | 10 (20) 3) |
| Пределы допускаемой абсолютной погрешности сигнализатора по каналу довзрывоопасной концентрации 2) горючих газов, % НКПР 4) | ±5 |
| Предел допускаемого времени срабатывания сигнализации по каналу довзрывоопасной концентрации горючих газов, с | 15 |
| Время прогрева сигнализатора, с, не более | 150 |
| Время непрерывной работы сигнализатора без корректировки выходного сигнала, мес, не менее | 12 |
| 1) Для модификаций Beta gas detector 754-R/M(G), Beta gas detector 756-R/M(G) порог срабатывания устанавливается по метану или по бутану, выбор определяемого компонента определяется при заказе. 2) В рабочих условиях эксплуатации. 3) Значение, указанное в скобках - по заказу. 4) Значения НКПР для горючих газов по ГОСТ Р МЭК 60079-20-1-2011. | |
Таблица 3 - Основные технические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Электрическое питание сигнализаторов осуществляется переменным током частотой 50 Гц напряжением, В | от 192 до 242 |
| Потребляемый ток, мА, не более | 20 |
| Звуковое давление, создаваемое сигнализацией на расстоянии 1 м, дБ, не менее | 85 |
| Габаритные размеры, мм, не более - длина - высота - ширина | 140 85 32 |
| Масса сигнализаторов, кг, не более | 0,3 |
| Средняя наработка на отказ, ч | 24 000 |
| Средний срок службы сигнализатора (без учета срока службы сенсоров), лет | 10 |
| Степень защиты корпуса сигнализатора от проникновения внутрь твердых посторонних тел и воды ГОСТ 14254-2015 | IP42 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа - содержание неизмеряемых компонентов в окружающей среде не должно превышать ПДК согласно ГОСТ 12.1.005-88. | от -10 до +45 95 (без конденсации) от 84 до 106,7 |
наносится типографским способом на титульный лист паспорта и на табличку на внутренней стороне корпуса сигнализатора.
Таблица 4 - Комплектность сигнализаторов загазованности оксидом углерода и горючими газами серии BETA_
| Наименование | Обозначение | Количество | Примечание |
| Сигнализатор загазованности оксидом углерода и горючими газами серии BETA | Beta 763-R CO или Beta gas detector 754- R/M или Beta 760-R CO с внешним детектором Beta gas detector 756-R/M | 1 шт. | модификация сигнализатора по заказу |
| Паспорт | 1 экз. | в соответствии с модификацией, не менее 1 экз. на партию | |
| Методика поверки | МП-242-2342-2019 | 1 экз. | не менее 1 экз. на партию |
осуществляется по документу МП-242-2342-2019 «ГСИ. Сигнализаторы загазованности оксидом углерода и горючими газами серии BETA. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 03 октября 2019 г.
Основные средства поверки
- стандартные образцы состава газовые смеси метан - воздух (ГСО 10531-2014, 10532-2014), бутан - воздух (ГСО 10541-2014), оксид углерода - воздух (ГСО 10532-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых сигнализаторов с требуемой точностью.
Знак поверки наносится на лицевую панель сигнализатора или на свидетельство о поверке.
приведены в эксплуатационном документе.
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н)
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия
ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей
зоны
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы «GECA s.r.l.», Италия
