| Номер в госреестре | 77820-20 |
| Наименование СИ | Весы бункерные инжекционных бункеров |
| Обозначение типа СИ | ПУТ |
| Изготовитель | ПАО "Новолипецкий металлургический комбинат" (НЛМК), г.Липецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы бункерные инжекционных бункеров ПУТ (далее - весы) предназначены для измерения массы сыпучих материалов.
Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных тензорезисторных (далее - датчики), возникающей по воздействием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от датчиков поступает на контроллер программируемый логический, в котором происходит аналого-цифровое преобразование сигнала, и результат взвешивания в единицах массы отображается на цифровом дисплее и мониторе персонального компьютера.
Конструктивно весы состоят из грузоприемного устройства (ГПУ) в виде бункера, поддерживаемого тремя опорами с тремя датчиками весоизмерительными тензорезисторными RTN фирмы «Hottinger Baldwin Messtechnik GmbH» (рег. № 21175-13), контроллера программируемого логического PLC Modicon фирмы «Schneider Electric Industries SAS», модуль модификации TSX ISPY 101 (рег. № 18649-09), цифрового дисплея.
Весы имеют следующие устройства:
- устройство установки на нуль (п. T.2.7.2);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4).
Общий вид - чертеж весов представлен на рисунке 1.
Рисунок 1 - Общий вид - чертеж весов Пломбирование весов бункерных инжекционных бункеров ПУТ не предусмотрено.

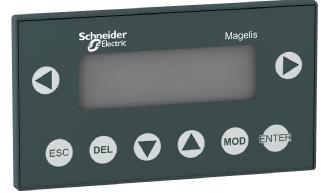

Внешний вид цифрового дисплея представлен на рисунке 2.
scJa«der
WageliS
©ООО©®
Рисунок 2 - Внешний вид цифрового дисплея.
Программное обеспечение (ПО) является встроенным и метрологически значимым. Конструкция весов исключает возможность несанкционированного влияния на ПО весов и измерительную информацию.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при обращении к соответствующему подпункту меню.
ПО заложено в процессе производства и защищено от доступа и от непреднамеренных или преднамеренных изменений паролем. Обновление ПО в процессе эксплуатации не предусмотрено.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 «средний».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Unity Pro XL |
| Номер версии (идентификационный номер) ПО | V6.0 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические и технические характеристики
| Наименование | Значение |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | обычный (IIII) |
| Максимальная нагрузка (Max), кг | 20000 |
| Минимальная нагрузка (Min), кг | 1000 |
| Действительная цена деления (d) | 100 |
| Поверочный интервал (e), кг | 100 |
| Число поверочных интервалов (n) | 200 |
| Пределы допускаемой погрешности mpe при поверке, кг 1) от 1000 до 5000 кг включ. св. 5000 до 20000 кг включ. | ± 50 ± 100 |
| 1) - Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке. | |
| Наименование | Значение |
| Условия эксплуатации весов: - температурный диапазон, °С - относительная влажность воздуха, % | от - 10 до + 40 от 30 до 80 |
| Габаритные размеры весов, мм высота диаметр | 10200 3200 |
| Параметры электрического питания от сети переменного тока: напряжение, В частота, Гц | от 195,5 до 253 от 49 до 51 |
наносится на титульном листе эксплуатационной документации на весы. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы бункерные инжекционных бункеров | ПУТ | 6 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | МП-04-06/07-2019 | 1 шт. |
осуществляется по документу МП-04-06/07-2019 «Весы бункерные инжекционных бункеров ПУТ. Методика поверки», утвержденному 12.12.2019 г. ФБУ «Липецкий ЦСМ».
Основные средства поверки - рабочие эталоны единицы массы 4-го разряда согласно приказа Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2818 (гири класса точности М1 по ГОСТ OIML R 111-1-2009);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам бункерным инжекционных бункеров ПУТ
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
