Анализаторы летучих веществ CKIC серии 5E-MVC, 77822-20

Назначение

Анализаторы летучих веществ CKIC серии 5E-MVC (далее - анализаторы) предназначены для измерений выхода летучих веществ в угле, коксе, биотопливе и других сыпучих материалах.

Описание

Принцип действия анализаторов основан на термогравиметрическом методе, который заключается в нагревании исследуемого образца, размещенного в специальном тигле, и определении потери массы, обусловленной десорбцией летучих компонентов и сгоранием органических веществ.

Выход летучих веществ - масса летучих веществ, выделившихся из единицы массы угля в установленных стандартом условиях (ГОСТ 17070-2014 «Угли. Термины и определения»).

Анализаторы представляют собой автономные стационарные настольные лабораторные приборы, состоящие из блока с муфельной печью и компьютера, который задает необходимую конфигурацию.

Конструктивно анализаторы выполнены в виде закрытого металлического ящика, стационарного, имеющего следующие блоки:

-    карусель с тиглями и крышками для загрузки пробы;

-    весы;

-    термоэлектрический преобразователь для контроля температуры;

-    отделение печи;

-    управляющий компьютер со специальным программным обеспечением;

-    принтер.

Анализаторы позволяют определять выход летучих веществ одновременно в 19 пробах (1 тигель - калибровочный). Анализаторы снабжены системой автоматического взвешивания анализируемого образца. Система имеет специальную подставку под тигли, что предотвращает их падение во время загрузки. После загрузки, а также после сжигания анализируемого образца, анализаторы поочередно производят автоматическое взвешивание пустых тиглей с крышкой с фиксированием в блоке памяти массы закрытого тигля. Конструкция тигля предусматривает плотноприлегающую крышку. Подставка, на которую помещают тигли в анализатор, представляет собой термоустойчивую карусель, на которую ставят тигли.

Температура в рабочей камере аналитического комплекса без доступа воздуха может быть увеличена до 1000 °С. Нагрев тигля осуществляется при помощи электрического нагревательного элемента.

Анализаторы выпускаются одной модификации: 5E-MVC6700 с автоматическим открытием крышки.

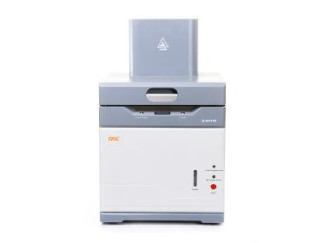

Общий вид анализаторов и место нанесения знака поверки представлены на рисунке 1.

Пломбирование анализаторов не предусмотрено.

Программное обеспечение

Анализаторы оснащены автономным и встроенным программным обеспечением (ПО).

Автономное ПО устанавливается на компьютер и работает под управлением операционной системы семейств Microsoft. Управление аналитическим комплексом осуществляется с помощью встроенного персонального компьютера или ноутбука.

Автономное ПО является неотъемлемой частью анализаторы, обеспечивающей его работоспособность. ПО выполняет следующие операции:

-    регулировка температуры сжигания образца в тигле;

-    управление работой анализаторов путём взаимодействия с элементами измерительной системы (весами, датчиком содержания азота, датчиком температуры анализаторной ячейки, и т.д.), исполнительными механизмами (регулятором внутренней температуры корпуса и т.д.);

-    архивация и хранение измерительной информации во внутренней памяти и на внешних электронных носителях (интерфейс USB);

-    непрерывный контроль параметров, вывод информационных и аварийных сигналов;

-    сбор, обработка, представление и экспорт в другие программы измерительной информации.

Встроенное ПО осуществляет функции сбора, отображения и передачи измерительной информации.

Метрологические характеристики анализаторов нормированы с учетом влияния программного обеспечения.

Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «средний».

Технические характеристики

Таблица 2 - Метрологические характеристики анализаторов

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист «Руководства по эксплуатации» методом компьютерной графики и на переднюю поверхность прибора в виде наклейки.

Комплектность

Таблица 4 - Комплектность анализаторов летучих веществ CKIC

Поверка

осуществляется по документу МП 2414-0075-2019 «ГСИ. Анализаторы летучих веществ CKIC серии 5E-MVC. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11.10.2019 г.

Основные средства поверки:

-    гири эталонные 1-го разряда с номинальным значением массы 1 г, 2 г, 5 г, 10 г, 20 г по Государственной поверочной схеме для средств измерений массы, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2818;

-    ГСО 10723-2015 Стандартный образец состава и свойств тощего угля (УТ-ВНИИМ) (выход летучих веществ от 6,0 до 15,0 %, абсолютная погрешность ±0,1 %);

-    ГСО 10896-2017 Стандартный образец состава и свойств угля каменного марки Т (СО-44) (выход летучих веществ 14,3 %, абсолютная погрешность ±0,2 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) на анализатор, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация компании Changsha Kaiyuan Instruments Co. Ltd, Китай
