| Номер в госреестре | 77839-20 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | TBTD |
| Изготовитель | "Techno Controls", Индия |
| Год регистрации | 2020 |
| Срок свидетельства | 17.03.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления TBTD (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры подшипников электродвигателей.
Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры окружающей среды.
ТС выпускаются в следующих модификациях TBTD-H, TBTD-I, TBTD-J, TBTD-K, TBTD-L, TBTD-N, TBTD-O, TBTD-Q, отличающихся конструктивным исполнением и массогабаритными параметрами. ТС состоит из ЧЭ, выполненного металлической платиновой проволоки или пленки, нанесенной на диэлектрическую подложку, с выводами для крепления соединительных проводов образующих единую конструкцию и имеет известную зависимость электрического сопротивления от температуры. Монтаж на объекте измерений осуществляется путем зажатия между обмотками двигателя генератора. ЧЭ ТС распространяется по всей поверхности для измерения средней температуры.
Термопреобразователи выпускаются с 2-х, 3-х и 4-х проводной схемой подключения. Опломбирование ТС изготовителем не предусмотрено.

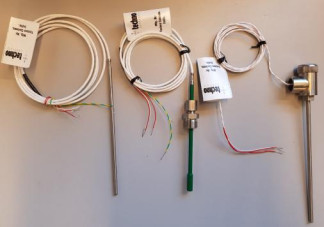

Общий вид ТС приведен на рисунке 1.
Таблица 1 - Основные метрологические и технические характеристики термопреобразователей
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от - 50 до + 180 |
| Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 | Pt100, Pt1000 |
| Температурный коэффициент ТС а, °С-1 | 0,00385; 0,00391 |
| Класс допуска ТС по ГОСТ 6651-2009 | АА, А, В |
| Пределы допускаемого отклонения сопротивления ТС в температурном эквиваленте (допуск) по ГОСТ 6651-2009: - для АА; - для А; - для В | ±(0,1+0,0017|t|) ±(0,15+0,002|t|) ±(0,3+0,005 |t|) |
| Время термической реакции ТС, с, не более | 15 |
| Электрическое сопротивление изоляции при температуре от +15 до +35 □ и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее | 100 |
| Максимальный измерительный ток, мА | 10 |
| Количество ЧЭ, шт. | 1 или 2 |
| Рабочие условия эксплуатации термодатчиков: - температура окружающего воздуха, □ - относительная влажность окружающего воздуха (без конденсации), % | от -50 до +180 от 20 до 95 |
| Габаритные размеры, мм: Длина монтажной части - TBTD-H - TBTD-I - TBTD-J - TBTD-K - TBTD-L - TBTD-N - TBTD-O, TBTD-Q Диаметр монтажной части - TBTD-H - TBTD-I - TBTD-J - TBTD-K - TBTD-L, TBTD-N - TBTD-O, TBTD-Q | от 19 до 101 от 72 до 703 от 60 до 100 от 17 до 353 от 95 до 1005 от 45 до 205 от 47 до 1005 от 5,8 до 10,2 от 4,8 до 10,2 от 7,8 до 10,2 от 4,8 до 15,2 от 5,8 до 15,2 от 4,5 до 15,5 |
| Маркировка взрывозащиты | Ex ia IIC Ga U |
| Масса, не более, кг | 5 |
| Срок эксплуатации лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 87600 |
наносится на титульный лист РЭ типографским способом.
Комплектность термопреобразователей приведена в таблице 2.
Таблица 2 - Комплект поставки термопреобразователей сопротивления TBTD
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления TBTD - * | - | 1 шт. |
| Руководство по эксплуатации | 1вт01.001.РЭ | 1 экз. |
| Примечание - * модификация в зависимости от заказа | ||
осуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
- Термопреобразователь сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (рег. № 65421-16);
- Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.03 (рег. № 19736-11);
- Термостат переливной прецизионный ТПП-2.1
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация компании-изготовителя Techno Controls, Индия
| Зарегистрировано поверок | 51 |
| Поверителей | 2 |
| Актуальность данных | 08.12.2024 |
