| Номер в госреестре | 77840-20 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | TSR |
| Изготовитель | "Techno Controls", Индия |
| Год регистрации | 2020 |
| Срок свидетельства | 17.03.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления TSR (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры обмотки статора электродвигателей.
Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры окружающей среды.
ТС выпускаются в следующих модификациях TSRA, TSRB, TSRC, TSRD, TSRE, TSRF, TSRH, TSRK, отличающихся количеством ЧЭ (у TSRD, TSRF - два ЧЭ) и конструкцией исполнения. ТС состоит из ЧЭ с выводами для крепления соединительных проводов образующих единую конструкцию и имеет известную зависимость электрического сопротивления от температуры. Монтаж на объекте измерений осуществляется путем зажатия между обмотками двигателя генератора. ЧЭ распространяется по всей поверхности для измерения средней температуры.
Термопреобразователи выпускаются с 2-x, 3-х и 4-х проводной схемой подключения. Опломбирование ТС изготовителем не предусмотрено.

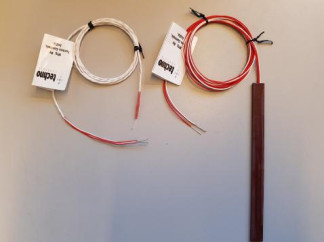

Общий вид ТС приведен на рисунке 1.
Таблица 1 - Основные метрологические и технические характеристики термопреобразователей
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от - 50 до + 180 |
| Условное обозначение номинальной статической характеристики | |
| (НСХ) преобразования по ГОСТ 6651-2009 | Pt100, Pt1000 |
| Температурный коэффициент ТС а, °С-1 | 0,00385; 0,00391 |
| Класс допуска ТС по ГОСТ 6651-2009 | АА, А, В |
| Пределы допускаемого отклонения сопротивления ТС в | |
| температурном эквиваленте (допуск) по ГОСТ 6651-2009: | |
| - для АА; | ±(0,1+0,0017|t|) |
| - для А; | ±(0,15+0,002|t|) |
| - для В | ±(0,3+0,005|t|) |
| Время термической реакции ТС, с, не более | 15 |
| Электрическое сопротивление изоляции при температуре от +15 до | |
| +35 оС и относительной влажности воздуха от 30 до 80%, МОм (при | |
| 100 В), не менее | 100 |
| Максимальный измерительный ток, мА | 10 |
| Количество ЧЭ, шт. | |
| - TSRA, TSRB, TSRC, TSRE, TSRH | 1 |
| - TSRD, TSRF | 2 |
| - TSRK | 1 или 2 |
| Рабочие условия эксплуатации термодатчиков: | |
| - температура окружающего воздуха, □ | от -50 до + 180 |
| - относительная влажность окружающего воздуха (без | от 20 до 95 |
| конденсации), % | |
| Габаритные размеры, мм: | |
| Длина монтажной части | |
| - TSRA, TSRB, TSRC, TSRG, TSRH | от 40 до 480 |
| - TSRD | от 45 до 480 |
| - TSRK | от 10 до 503 |
| - TSRE, TSRF | от 40 до 605 |
| Ширина монтажной части | |
| - TSRA, TSRB, TSRC, TSRH, TSRG | от 5,8 до 25,2 |
| - TSRE | от 5,8 до 30,2 |
| - TSRD | от 9,7 до 20,3 |
| - TSRF | от 9,7 до 30,3 |
| Диаметр монтажной части | |
| - TSRK | от 2,5 до 25,5 |
| Маркировка взрывозащиты | Ex e IIC Gb U |
| Масса, не более, кг | 5 |
| Срок эксплуатации лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 87600 |
наносится на титульный лист РЭ типографским способом.
Комплектность термопреобразователей приведена в таблице 2.
Таблица 2 - Комплект поставки термопреобразователей сопротивления TSR
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления TSR* | - | 1 шт. |
| Руководство по эксплуатации | TSR.01.001^ | 1 экз. |
| Примечание - * модификация в зависимости от заказа | ||
осуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
- Термопреобразователь сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (рег. № 65421-16);
- Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.03 (рег. № 19736-11);
- Термостат переливной прецизионный ТПП-2.1
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация компании-изготовителя Techno Controls, Индия
| Зарегистрировано поверок | 362 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
