Анализаторы серы и азота ElemeNtS, 77850-20

Назначение

Анализаторы серы и азота ElemeNtS (далее - анализаторы) предназначены для измерений массовых долей серы и азота в нефтепродуктах: бензине, дизельном топливе, реактивном топливе, керосине, сжиженных и углеводородных газах.

Описание

Принцип действия анализаторов основан на сжигании пробы в кварцевой печи при температуре от плюс 950 до плюс 1100 °С в среде, обогащенной кислородом, и дальнейшем определении серы - методом ультрафиолетовой флуоресценции, азота - методом хемилюминесценции.

При сгорании анализируемой пробы серо- и азотсодержащие соединения окисляются до SO2 и NO соответственно. Образовавшиеся в результате сгорания газы направляются в первую реакционную ячейку, где облучаются ультрафиолетовым излучением, в котором молекулы SO2 поглощают УФ-излучение и переходят в возбужденное электронное состояние, при обратном переходе излучают кванты света, детектируемые фотоумножителем. Далее продукты сгорания с оксидом азота переносятся во вторую реакционную ячейку и под воздействием озона окисляются до NO2 и переходят в возбужденное электронное состояние, при обратном переходе излучают кванты света, детектируемые фотоумножителем.

Анализаторы представляют собой стационарные приборы, выполненные в едином корпусе, которые состоят из следующих модулей: корпус ElemeNtS, печь, блок фильтра, модуль давления, детектор на серу, детектор на азот, генератор озона. Анализаторы выпускаются в трёх модификациях, различающиеся установленными детекторами, предназначенными для измерения массовых долей серы (ElemeNtS-S), азота (ElemeNtS-N) и азота и серы одновременно (ElemeNtS-NS).

Анализаторы комплектуются системой ввода пробы для жидкостей (автоматическим автосамплером либо устройством единичного ввода), газов и твердых веществ. Градуировка анализатора проводится по образцам нефтепродуктов, содержащих серу и азот, или по поверочным газовым смесям.

Управление работой анализатора осуществляется от встроенного программного обеспечения с помощью сенсорного экрана, либо с помощью внешнего компьютера c помощью программного обеспечения PAC IRIS ElemeNtS.

Общий вид анализатора серы и азота ElemeNtS представлены на рисунке 1.

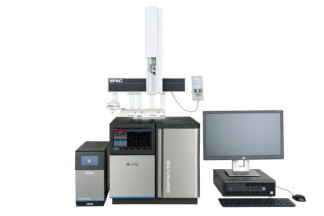

Рисунок 1 - Общий вид анализатора серы и азота ElemeNtS (1 - система ввода газов;

2 - автосамлер для ввода жидких проб; 3 - основной блок анализатора серы и азота ElemeNtS, 4

- персональный компьютер)

Пломбирование анализаторов серы и азота ElemeNtS не предусмотрено.

Программное обеспечение

Программное обеспечение анализатора (далее - ПО) является разделенным, предусмотрено два уровня доступа - пользовательский и сервисный. ПО позволяет производить регистрацию и обработку аналитического сигнала, проводить калибровку, создавать и сохранять файлы с результатами измерений, формировать отчеты в реальном времени и выводить их на печать.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 95-251-2019 «ГСИ. Анализаторы серы и азота ElemeNtS. Методика поверки», утвержденному ФГУП «УНИИМ» 12 декабря 2019 г.

Основные средства поверки:

-    стандартный образец содержания микропримесей серы в нефтепродуктах (ССН-ВНИИМ-5) ГСО 9391-2009 с аттестованным значением массовой доли серы в диапазоне от 0,00045 до 0,00055 % и границами допускаемых значений относительной погрешности аттестованного значения СО при Р=0,95 ±4,0 %;

-    стандартный образец содержания микропримесей серы в нефтепродуктах (ССН-ВНИИМ-10) ГСО 9392-2009 с аттестованным значением массовой доли серы в диапазоне от 0,0009 до 0,0011 % и границами допускаемых значений относительной погрешности аттестованного значения СО при Р=0,95 ±3,0 %;

-    стандартный образец содержания микропримесей серы в нефтепродуктах (ССН-ВНИИМ-50) ГСО 9396-2009 с аттестованным значением массовой доли серы в диапазоне от 0,0045 до 0,0055 % и границами допускаемых значений относительной погрешности аттестованного значения СО при Р=0,95 ±3,0 %;

-    стандартные образцы массовой доли серы в нефтепродуктах (имитаторы) ГСО 102022013 (комплект СО ССН-ПА), с аттестованными значениями массовой доли серы в диапазоне от 2 до 500 ppm и границами относительной погрешности аттестованного значения СО при Р=0,95 ±2,5 %;

-    стандартный образец массовой доли серы в нефти и нефтепродуктах (СРФ-8) ГСО 10432-2014 с аттестованным значением массовой доли серы в диапазоне от 0,085 до 0,150 % и границами допускаемых значений абсолютной погрешности аттестованного значения СО при Р=095 ±0,004 %;

-    стандартные образцы массовой доли азота в нефтепродуктах (имитатор) ГСО 10318-2013 комплект (СО МДАН-ПА) с аттестованными значениями массовой доли азота от 0,05 до 10000 ppm и границами относительной погрешности аттестованного значения СО при Р=0,95 не более ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

Техническая документация изготовителя «Analytical Controls by PAC», Нидерланды
