| Номер в госреестре | 77853-20 |
| Наименование СИ | Колонка заправочная |
| Обозначение типа СИ | E30 LNG |
| Изготовитель | "CETIL Dispensing Technology, S.L.", Испания |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонка заправочная тип Е30 LNG, предназначена для автоматизированных измерений массы газа горючего природного сжиженного при его отпуске потребителю для осуществления торговли и учета количества энергетических ресурсов.
Принцип действия колонки заправочной тип Е30 LNG, (далее - колонка) основан на вычислении массы газа горючего природного сжиженного (далее - СПГ), отпущенного потребителю, на основании результатов прямых измерений массы жидкой фазы СПГ и возвращенной из заправляемой емкости массы отпарного газа. Отпарной газ образуется в результате захолаживания заправляемой емкости из-за испарения жидкого СПГ.
Основными элементами колонки являются:
- линии заправки и возврата газа с массомерами модели CMF фирмы Micro Motion и запорной арматурой;
- электронный блок управления колонкой, расположенный внутри электронного блока колонки;
- раздаточный рукав с пистолетом;
- рукав отвода отпарного газа с пистолетом.
Сигнал от массомеров поступает в блок управления, на цифровом табло которого индицируется масса отпущенного СПГ, его цена и стоимость. Задание массы отпуска СПГ и включение колонок производится непосредственно с колонки или оператором с удаленного компьютера.

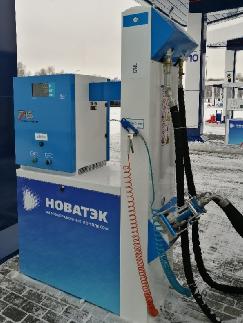

Общий вид колонки представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлена на рисунке 2. Схема пломбировки предотвращающая доступ к элементам конструкции колонки представлена на рисунке 3. Защитный кожух электронного блока колонки опломбирует завод изготовитель или организация, выполняющая ремонт (рисунок 3).
Рисунок 2 - Схема Рисунок 3 - Схема пломбировки защитного кожуха электронного
пломбировки массовых блока
расходомеров
Программное обеспечение (ПО) колонки является встроенным, доступ к электронному блоку и его интерфейсу для загрузки ПО ограничивается защитным кожухом.
Конструкция колонки обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно в колонка имеет механическую защиту электронного блока и отсутствуют программно-аппаратные интерфейсы связи.
ПО колонки не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования защитной крышки контроллера электронного блока. Идентификационные данные ПО колонки приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MCON |
| Номер версии (идентификационный номер) ПО | 01-19 |
| Цифровой идентификатор ПО | 5887Е0СВ |
Конструкция колонки исключает возможность несанкционированного влияния на ПО колонки и измерительную информацию. Уровень защиты ПО и измерительной информации колонки соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Минимальная масса отпуска СПГ, кг | 20 |
| Пределы допускаемой относительной погрешности измерении массы, % | ±1,5 |
| Сходимость показаний, % | 1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | Газ горючий природный сжиженный |
| Номинальный массовый расход, кг/мин | 40 |
| Диапазон рабочего давления при заправке, МПа | от 1,0 до 1,7 |
| Наименование характеристики | Значение |
| Диапазон температур рабочей среды, °С | от - 196 до -100 |
| Количество раздаточных рукавов, шт. | 1 |
| Количество рукавов отвода отпарного газа, шт. | 1 |
| Длинна раздаточного рукава, м, не более | 3,5 |
| Длинна рукава отвода отпарного газа, м, не более | 3,5 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±0,4 |
| Потребляемая мощность, кВт, не более | 0,3 |
| Габаритные размеры, мм, не более | |
| - высота | 2065 |
| - ширина | 555 |
| - длина | 1200 |
| Масса, кг, не более | 300 |
| Верхний предел показаний указателя учета, кг, не менее: | |
| - разового | 9999 |
| - суммарного | 9 999 999 |
| Емкость цифрового табло: | |
| - масса, кг | 9999999 |
| - стоимость, руб. | 99999999.99 |
| - цена за 1 кг, руб. | 99.99 |
| Температура окружающей среды, °С | от - 40 до + 55 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
| Маркировка взрывозащиты | ExnAdIIAT1Gc |
наносится на титульный лист руководства по эксплуатации колонки типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка заправочная тип E30 LNG. | - | 1 шт. (зав. № H181200029) |
| Колонка заправочная тип E30 LNG. Паспорт. | ПС.2813-0001- 45534070-2018 | 1экз. |
| Руководство по эксплуатации. Колонка заправочная тип E30 LNG. | - | 1 экз. |
| Инструкция. ГСИ. Колонка заправочная тип E30 LNG. Методика поверки. | МП 1060-2-2019 | 1 экз. |
осуществляется по документу МП 1060-2-2019 «Инструкция. ГСИ. Колонка заправочная тип E30 LNG. Методика поверки», утверждённому ФГУП «ВНИИР» 19.09.2019 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой колонки с требуемой точностью.
Знак поверки колонки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к колонке заправочной тип E30 LNG
Приказ Росстандарта от 07.02.2018 №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
