Государственный реестр средств измерений

Преобразователи первичные Кварц ПП, 77862-20

Преобразователи первичные «Кварц ПП» (далее - «Кварц ПП») предназначены для измерений давления и температуры рабочей среды (азот) в гермоотсеках изделий.
Карточка СИ
Номер в госреестре 77862-20
Наименование СИ Преобразователи первичные
Обозначение типа СИ "Кварц ПП"
Изготовитель Федеральное государственное автономное научное учреждение «Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК), г. Санкт-Петербург
Год регистрации 2020
Срок свидетельства 17.03.2030
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи первичные «Кварц ПП» (далее - «Кварц ПП») предназначены для измерений давления и температуры рабочей среды (азот) в гермоотсеках изделий.

Описание

Принцип действия «Кварц ПП» основан на пропорциональной зависимости частоты собственных колебаний чувствительных элементов от измеряемых значений давления и температуры.

Конструктивно «Кварц ПП» выполнены в виде блоков с размещёнными внутри этих блоков, на внутренней стороне крышки:

-    кварцевым резонатором чувствительным к давлению;

-    плата преобразователя кварцевого, с установленным на ней кварцевым резонатором чувствительным к температуре;

-    двумя генераторами импульсов, предназначенными для формирования выходных частотных сигналов;

-    электрически перепрограммируемого постоянного запоминающего устройства EEPROM, предназначенного для хранения значений коэффициентов уравнений аппроксимирующих функций, полученных по результатам градуировки преобразователей и используемых в наземной вторичной аппаратуре для определения текущих значений температуры, абсолютного давления и приведенного (к температуре 20 оС) давления воздуха.

Общий вид «Кварц ПП» и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунке 1.

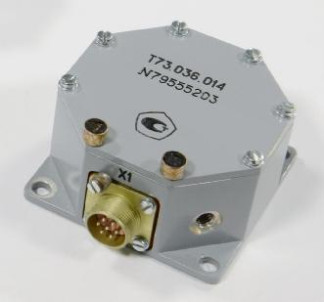

Рисунок 1 - Общий вид «Кварц ПП» и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений абсолютного давления, кПа (мм рт. ст.)

от 88,0 до 137,5 (от 660 до 1030)

Диапазон измерений температуры, °С

от +5 до +35

Пределы допускаемой приведенной (к верхнему пределу (ВП) измерений) погрешности измерений абсолютного давления, %

±0,033

Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, %

±0,55

Диапазон частот импульсов преобразователей (в режиме измерения давления) при давлении 760 мм рт.ст., кГц

от 40 до 50

Диапазон частот импульсов преобразователей (в режиме измерения температуры) при температуре 20 °С, кГц

от 32,650 до 32,850

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

5,0 ±0,1

Потребляемая мощность, Вт, не более

0,05

Габаритные размеры, мм, не более:

-    длина

-    ширина

-    высота

54

64

34

Масса, кг, не более

0,17

Рабочие условия эксплуатации в гермоотсеках:

-    температура рабочей среды (азот), °С

-    давление рабочей среды (азот), кПа

от +5 до +35 88,0 до 137,5

Знак утверждения типа

наносится на передние части «Кварц ПП» любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы «Кварц ПП», и на титульный лист руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность «Кварц ПП»

Наименование

Обозначение

Количество

Преобразователь первичный «Кварц ПП»

-

1 шт.

Руководство по эксплуатации

Т73.036.014 РЭ

1 экз.

Методика поверки

Т73.036.014 МП

1 экз.

Паспорт

Т73.036.014 ПС

1 экз.

Преобразователь первичный «Кварц ПП». Градуировочные коэффициенты

-

1 CD

Поверка

осуществляется по документу Т73.036.014 МП «Преобразователи первичные «Кварц ПП». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 января 2020 г.

Основные средства поверки:

-    манометр абсолютного давления ВК-316М (рег. № 31236-11);

-    калибратор-контроллер давления РРС4 (рег. № 27758-08);

-    измеритель влажности и температуры ИВТМ-7, мод. ИВТМ-7М5-Д (рег. № 15500-12);

-    калибратор температуры JOFRA серии АТС-R мод. АТС-140В с внешним платиновым термометром углового типа STS100 A901 (рег. № 20262-07);

-    контрольно-проверочная аппаратура «Кварц Н», Т74.078.091 ТУ (рег. № 56232-14). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых «Кварц ПП» с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

Т73.036.014 ТУ Преобразователь первичный «Кварц ПП». Технические условия

Зарегистрировано поверок 16
Поверителей 1
Актуальность данных 05.12.2024
