| Номер в госреестре | 77868-20 |
| Наименование СИ | Машина для испытаний на сжатие и изгиб |
| Обозначение типа СИ | Е160-01D |
| Изготовитель | "Matest S.p.A. Unipersonale", Италия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина для испытаний на сжатие и изгиб модели Е160-0Ш предназначена для измерений силы при испытании призм на изгиб размером 40х40х160 мм, для испытаний половинок призм на сжатие, а также для испытания кубов на сжатие со сторонами 40, 50, 70 и 100 мм в режиме статического нагружения.
Принцип действия машины основан на преобразовании тензорезисторным датчиком давления в гидроцилиндре в аналоговый электрический сигнал, пропорциональный измеряемой силе, приложенной к испытываемому образцу. Нагружение осуществляется преобразованием давления рабочей жидкости в силу, которая деформирует испытуемый образец, при этом производиться измерение значения величины этой силы. Машина может применяться в лабораториях предприятий и научно-исследовательских организациях при контроле и изучении физико-механических свойств цемента, бетона и других строительных материалов.
Машина состоит из нагружающего устройства с плунжерным гидроцилиндром, насосной установки, силоизмерителя и системы управления, которые обеспечивают измерения силы при деформации образцов испытуемых материалов. Система управления состоит из датчика давления в гидроцилиндре, датчиков концевых индуктивных, блока регулирования для обработки измерительной информации и управления нагружающим устройством.
Управление машиной реализуется посредством сенсорного ЖК-дисплея с клавиатурой, состоящей из 5 клавиш, расположенных в виде перекрестия.
Машина содержит два измерительных канала силы: основной и дополнительный.

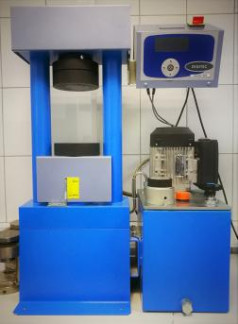

Внешний вид машины показан на рисунке 1.
Программное обеспечение (ПО) является его неотъемлемой частью и предназначено для съема аналоговых и цифровых сигналов, а также для автоматического управления процессом управления работой испытательной машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Разработчиком произведено разделение программного обеспечения на метрологически значимую и незначимую части.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AUTO/DIGI-TEC |
| Номер версии ПО | 01.00.007 |
| Цифровой идентификатор ПО | - |
Идентификация программы: в правом нижнем углу дисплея отображается номер версии
ПО.
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН: - основной; - дополнительный | от 25 до 250 от 1,5 до 15,0 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Высота рабочего пространства, не более, мм | 185 |
| Ширина рабочего пространства, не более, мм | 153 |
| Диаметр сжимающих пластин, не более, мм | 153 |
| Габаритные размеры (ШхВхД), не более, мм | 320x910x640 |
| Максимальный ход поршня, не более, мм | 45 |
| Масса, не более, кг | 330 |
| Электрическое питание от сети переменного тока: - напряжение, В - частота, Гц | от 220 до 240 50 |
| Потребляемая мощность, не более, Вт | 750 |
| Условия эксплуатации: -температура, °С -относительная влажность, % | от +15 до +35 от 10 до 90 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина для испытаний на сжатие и изгиб модели Е160-0Ш в том числе: - нагружающее устройство с плунжерным гидроцилиндром - насосная установка - силоизмеритель - система управления - кабели электрические (комплект) - шланги гидравлические (комплект) - программное обеспечение | - | 1 шт. |
| Приспособления для испытаний на сжатие и изгиб | - | 1 компл. |
| Руководство по эксплуатации | «Машина для испытаний на сжатие и изгиб Е160-0Ш. Руководство по эксплуатации» | 1 экз. |
| Методика поверки | МП ТИнТ 233-2018 «ГСИ. Машина для испытаний на сжатие и изгиб модели Е160-0Ш. Методика поверки» | 1 экз. |
осуществляется по документу МП ТИнТ 233-2018 «ГСИ. Машина для испытаний на сжатие и изгиб модели Е160-0Ш. Методика поверки», утверждённому ООО «ТестИнТех» 26.12.2018 г. Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,24 %; Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация фирмы «Matest S.p.A. Unipersonale», Италия
