| Номер в госреестре | 77874-20 |
| Наименование СИ | Анализаторы натрия |
| Обозначение типа СИ | NA5600sc |
| Изготовитель | "Hach Water Quality Analytical Instruments (SHANGHAI) Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 17.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы натрия NA5600sc (далее - анализаторы) предназначены для измерений массовой концентрации ионов натрия.
Принцип действия канала измерения массовой концентрации ионов натрия основан на измерении ЭДС электродной системы и преобразовании ее в значение массовой концентрации ионов натрия.
Конструктивно анализаторы состоят из проточной камеры с электродом натрия и электродом сравнения, аналитической панели с дисплеем и клавиатурой и отсека с реагентами. Анализаторы представлены двумя исполнениями встроенным и в корпусе и могут быть дополнительном оснащены модулем автокалибровки, каналами подачи пробы (возможны варианты с 1, 2 и 4 каналами) и насосом для увеличения диапазона измерений.
Анализаторы оборудованы слотом для SD-карты. Питание анализаторов осуществляется от сети переменного тока от 100 до 240 В.
Общий вид анализаторов и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2 соответственно.
а б

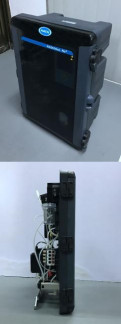

Рисунок 1 - Общий вид анализатора (а - исполнение в корпусе, б - встроенное)
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Анализаторы натрия NA5600sc имеют встроенное программное обеспечение, разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при проведении испытаний.
Уровень защиты программного обеспечения «средний» в соответствии с Р.50.2.077-
2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 3.6 |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений массовой концентрации ионов натрия, мг/дм3 - без дополнительного насоса - с дополнительным насосом | от 1 • 10-5 до 10 от 1 • 10-5 до 200 |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации ионов натрия, мг/дм3 | ±(0,005+0,05^*) |
| *С - измеренная массовая концентрация ионов натрия, мг/дм3 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Напряжение электропитания, В | от 100 до 240 |
| Частота сети переменного тока, Гц | от 50 до 60 |
| Габаритные размеры, мм, не более: |
| Наименование характеристик | Значение |
| - глубина (исполнение в корпусе), мм, не более | 335 |
| - глубина (исполнение встраиваемое) | 254 |
| - ширина | 452 |
| - высота, мм | 681 |
| Масса, кг, не более | |
| - исполнение в корпусе | 21,55 |
| - исполнение встраиваемое | 15,55 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от +5 до +50 |
| - температура анализируемой среды, С | от +5 до +45 |
| - относительная влажность воздуха, % | от 10 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - pH пробы без дополнительного насоса | от 6 до 10 |
| - pH пробы с дополнительным насосом | от 2 до 10 |
| Давление пробы, бар, не более | 6 |
| Расход пробы, л/ч | от 6 до 9 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на анализаторы в виде клеевой этикетки и на титульном листе руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализаторы натрия NA5600sc | - | 1 шт. |
| Набор реагентов и стандартных растворов | - | 1 компл.* |
| Модуль автокалибровки | - | 1 шт.* |
| Насос для расширения диапазона | - | 1 шт.* |
| Дополнительные каналы подачи пробы | - | 1 компл.* |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 209-83-2019 | 1 экз. |
| * Опционально, определяется при заказе | ||
осуществляется по документу МП 209-83-2019 «ГСИ. Анализаторы натрия NA5600sc. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.09.2019 г. Основные средства поверки:
- стандартный образец состава водных растворов ионов Na+ ГСО 8062-94/8064-94. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
приведены в эксплуатационном документе.
Техническая документация фирмы Hach Water Quality Analytical Instruments (SHANGHAI) Co., Ltd., Китай
| Зарегистрировано поверок | 8 |
| Поверителей | 4 |
| Актуальность данных | 05.12.2024 |
