Устройства для измерений углов установки колес автомобилей торговой марки JOHN BEAN V2260 NO SUPPORTS, V2260 LIFT, V2260 LIFT TT, V2260 KIT LIFT, V2260 KIT NO SUPPORTS, V2260 AC400, V2260 AC400 KIT, V2260 LIFT AC400, V2260 LIFT AC400 KIT, V2280 LIFT TT, V, 77875-20

Назначение

Устройства для измерений углов установки колес автомобилей торговой марки JOHN BEAN моделей V2260 NO SUPPORTS, V2260 LIFT, V2260 LIFT TT, V2260 KIT LIFT, V2260 KIT NO SUPPORTS, V2260 AC400, V2260 AC400 KIT, V2260 LIFT AC400, V2260 LIFT AC400 KIT, V2280 LIFT TT, V2280 KIT LIFT, V3400 АС100, V3400 AC400, V3400 AC100 - KIT, V3400 AC400 - KIT, V3450, VISUALINER 3D2 MB GEN II (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.

Устройства обеспечивают измерение следующих параметров:

-    углов развала колес;

-    углов индивидуального схождения колес.

Описание

Принцип действия устройств осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).

Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью встроенного или стандартного персонального компьютера.

В память персонального компьютера устройства заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.

Устройства моделей V2260 NO SUPPORTS, V2260 LIFT, V2260 LIFT TT, V2260 KIT LIFT, V2260 KIT NO SUPPORTS, V2260 AC400, V2260 AC400 KIT, V2260 LIFT AC400, V2260 LIFT AC400 KIT, V2280 LIFT TT, V2280 KIT LIFT конструктивно состоят из стационарной стойки, являющейся направляющей для подъёмного устройства, на котором закреплена балка с двумя видеокамерами и передвижного шкафа с процессорным блоком и жидкокристаллическим монитором. На боковых стенках шкафа с процессорным блоком расположены кронштейны для хранения мишеней с колёсными адаптерами. Подъёмное устройство может обеспечивать ручное (для моделей V2260 NO SUPPORTS, V2260 LIFT, V2260 LIFT TT, V2260 KIT LIFT, V2260 KIT NO SUPPORTS, V2260 AC400, V2260 AC400 KIT, V2260 LIFT AC400, V2260 LIFT AC400 KIT) или автоматическое (для моделей V2280 LIFT TT, V2280 KIT LIFT) перемещение балки с камерами вверх и вниз в соответствии с положением мишеней на колёсах автомобиля, находящегося на подъёмнике.

Устройства моделей V3400 АС 100, V3400 AC400, V3400 AC100 - KIT, V3400 AC400 -KIT, VISUALINER 3D2 MB GEN II конструктивно состоят из передвижного шкафа с процессорным блоком, пяти светоотражающих мишеней и двух стационарных стоек с тремя передвижными видеокамерами. Две передние и две задние мишени имеют элементы крепления для установки на передних и задних колёсах диагностируемого автомобиля. Пятая мишень установлена на левой стационарной стойке. На правой стационарной стойке установлена третья видеокамера для связи с мишенью левой стационарной стойки. Система из пяти мишеней и трёх видеокамер обеспечивает автоматическое перемещение камер по стационарным стойкам вверх и вниз, следуя за высотой положением мишеней на колёсах автомобиля, находящегося на подъёмнике.

Устройства модели V3450 конструктивно состоят из шкафа с процессорным блоком, установленного на отдельной неподвижной стационарной стойке, двух стационарных стоек с тремя видеокамерами и пяти светоотражающих мишеней. Две передние и две задние мишени имеют элементы крепления для установки на передних и задних колёсах диагностируемого автомобиля. Пятая мишень установлена неподвижно на левой стационарной стойке. На правой стационарной стойке установлена неподвижно третья видеокамера для связи с мишенью левой стационарной стойки.

Индексы в наименовании моделей означают следующее:

LIFT - обозначает автоматическое перемещение балки с камерами вверх и вниз;

TT - означает, что комплект поставки включает в себя поворотные площадки;

KIT - означает, что комплект поставки включает в себя передвижной шкаф, но не включает в себя персональный компьютер, устройства ввода, дисплей и принтер;

NO SUPPORTS - означает, что комплект поставки не включает стойку для балки с камерами; AC100, AC400 - означает тип колёсных зажимов, входящих в комплект поставки;

MB - означает, что устройство выполнено по соответствующим требованиям концерна Mercedes-Benz;

EU - означает, что устройство соответствует требованиям Европейского Союза;

NO ADR - означает, что в комплект устройства не входит камера контроля системы ADR GEN II - усовершенствованное программное обеспечение по соответствующим требованиям концерна Mercedes-Benz.

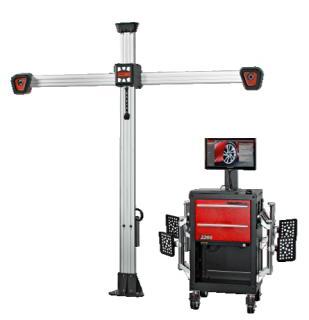

Общий вид устройств для измерений углов установки колес автомобилей торговой марки JOHN BEAN моделей V2260 NO SUPPORTS, V2260 LIFT, V2260 LIFT TT, V2260 KIT LIFT, V2260 KIT NO SUPPORTS, V2260 AC400, V2260 AC400 KIT, V2260 LIFT AC400, V2260 LIFT AC400 KIT, V2280 LIFT TT, V2280 KIT LIFT, V3400 АС100, V3400 AC400, V3400 AC100 - KIT, V3400 AC400 - KIT, V3450, VISUALINER 3D2 MB GEN II представлен на рисунках 1-4.

Для ограничения доступа к определённым частям и в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпусов видеокамер, блока обработки информации, поступающей с видеокамер, а также корпуса персонального компьютера.

Программное обеспечение

Для работы с устройствами применяется встроенное программное обеспечение (далее -ВПО) и программное обеспечение «Pro 42», «Pro 42 Audit», «Visualiner Pro32», которое устанавливается в энергонезависимую память блока обработки информации, поступающей с видеокамер. Программное обеспечение служит для управления функциональными возможностями устройств, проведения измерений и обработки их результатов.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на шкаф с процессорным блоком методом наклеивания и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП АПМ 45-19 «Устройства для измерений углов установки колес автомобилей торговой марки JOHN BEAN моделей V2260 NO SUPPORTS, V2260 LIFT, V2260 LIFT TT, V2260 KIT LIFT, V2260 KIT NO SUPPORTS, V2260 AC400, V2260 AC400 KIT, V2260 LIFT AC400, V2260 LIFT AC400 KIT, V2280 LIFT TT, V2280 KIT LIFT, V3400 АС100, V3400 AC400, V3400 AC100 - KIT, V3400 AC400 - KIT, V3450, VISUALINER 3D2 MB GEN II. Методика поверки», утверждённому ООО «Автопрогресс-М» «09» июля 2019 г.

Основные средства поверки:

-    квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);

-    установки угломерные на основе столов поворотных СТ-9, (0-360)°, ПГ ±30" (рег. № 72318-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация «Snap-on Equipment S.r.l. a Unico Socio», Италия
