| Номер в госреестре | 77877-20 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 557 Аригольского месторождения ОАО "Славнефть-Мегионнефтегаз" |
| Изготовитель | ОАО "Славнефть - Мегионнефтегаз", г.Мегион |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 557 Аригольского месторождения ОАО «Славнефть-Мегионнефтегаз» (далее - СИКН) предназначена для автоматизированных измерений массы нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых. Выходные сигналы счетчиков-расходомеров массовых, датчиков (преобразователей) давления, датчиков (преобразователей) температуры, преобразователей плотности и влагомеров по линиям связи поступают в систему обработки информации (далее - СОИ), которая принимает и обрабатывает информацию с последующим вычислением массы нефти.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного технологического объекта сбора и подготовки нефти из компонентов серийного производства, ИС-2 по ГОСТ Р 8.596-2002.
СИКН состоит из функционально объединенных блоков:
Блока измерительных линий (БИЛ), предназначенного для непрерывного измерения массового расхода нефти счетчиками-расходомерами массовыми (3 рабочих линии и 1 резервно-контрольная линия).
Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти.
СОИ предназначенной для сбора и обработки сигналов, поступающих от средств измерений, вычислений по реализованным в ней алгоритмам, индикации и регистрации результатов измерений и вычислений.
Состав СИКН представлен в таблице 1.
Таблица 1 - Состав СИКН
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| 1 | 2 |
| Счётчики-расходомеры массовые Micro Motion модификации CMF 300 с преобразователями моделей 1500, 1700, 2400, 2500, 2700, 3500, 3700 | 45115-10 45115-16 |
| Преобразователи измерительные 644 | 14683-00 14683-04 14683-09 |
| Преобразователи измерительные Rosemount 644 | 56381-14 |
| Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ модели 65-644 | 27129-04 |
| Термопреобразователи сопротивления платиновые 65 | 22257-01 22257-05 22257-11 |
| 1 | 2 |
| Датчики температуры 644 | 39539-08 |
| Датчики температуры Rosemount 644 | 63889-16 |
| Преобразователи давления измерительные EJA | 14495-00 14495-09 |
| Преобразователи давления измерительные EJX 530 | 28456-04 28456-09 |
| Преобразователи (датчики) давления измерительные ЕJ* модификации EJX (серия А) модель 530 | 59868-15 |
| Преобразователи давления измерительные EJA-E мод. EJA530E | 66959-17 |
| Преобразователи плотности жидкости измерительные 7835 | 15644-01 15644-06 52638-13 |
| Влагомеры нефти поточные УДВН-1пм | 14557-01 14557-05 14557-10 14557-15 |
| Комплексы измерительно-вычислительный ИМЦ-03 | 19240-00 19240-05 19240-11 |
| Комплексы измерительно-вычислительные ИМЦ-07 | 53852-13 |
СИКН обеспечивают выполнение следующих функций:
- измерение в автоматическом режиме:
1) массового расхода нефти по каждой измерительной линии и в целом по СИКН;
2) объемной и массовой доли воды в нефти;
3) давления в БИЛ, БИК и ТПУ;
4) температуры в БИЛ, БИК и ТПУ;
5) плотности нефти.
- расчет в автоматическом режиме:
1) суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала партии);
2) массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (2 часа, смена, сутки, с начала партии);
3) средних значений температуры, давления, плотности, вязкости, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).
- автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;
- световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;
- передача измеряемых и расчетных параметров.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки средств измерений, входящих в состав СИКН, в соответствии с их эксплуатационной документацией или как для аналогичных СИ в соответствии с МИ 30022006.

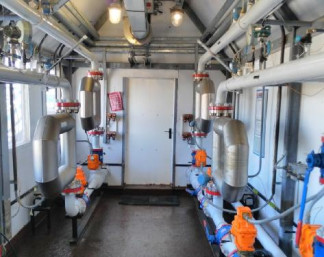

Общий вид СИКН представлен на рисунке 1.
СИКН имеет следующее программное обеспечение (далее - ПО):
- резидентное программное обеспечение средств измерений, входящих в состав СИКН, идентификационные данные и уровень защиты в соответствии с их описанием типа и/или эксплуатационной документацией;
- внешнее программное обеспечение «Автоматизированное рабочее место оператора «АРМ-Вектор» (далее - ВПО).
Уровень зашиты ПО «Автоматизированное рабочее место оператора «АРМ-Вектор» в соответствии с Р 50.2.077-2014 - «средний».
Таблица 2 - Идентификационные данные ПО «Автоматизированное рабочее место оператора «АРМ-Вектор»_
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | ICONICS GENESIS 32 |
| Идентификационное наименование ПО | Caladll |
| Номер версии (идентификационный номер) ПО | 7.20.139.02 |
| Цифровой идентификатор ПО | 44BAA61F |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода нефти, т/ч | от 10 до 260 |
| Пределы допускаемой относительной погрешности измерений массы нефти, %: - брутто - нетто | ±0,25 ±0,35 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных линий | 4 (3 рабочих и 1 резервноконтрольная) |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Рабочий диапазон плотности нефти, кг/м3 | от 800 до 870 |
| Рабочий диапазон температуры нефти, °С | от +5 до +55 |
| Рабочий диапазон избыточного давления, МПа | от 0,3 до 5,1 |
| Массовая доля воды в нефти, %, не более | 0,5 |
| Режим работы системы | непрерывный |
| Условия эксплуатации: - температура окружающего воздуха, °C: - для БИЛ, БИК - для ИВК и АРМ оператора - относительная влажность, %, не более | от +5 до +40 от +5 до +40 95 |
| Напряжение электрического питания от сети переменного тока с частотой (50±1) Гц, В | от 187 до 242 |
наносят на титульные листы эксплуатационной документации типографским способом и на функциональные блоки в виде наклейки.
Таблица 5 - Комплектность средства измерений_
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти Аригольского месторождения ОАО «Славнефть-Мегионнефтегаз» | 1 шт. | |
| Комплект эксплуатационной документации | - | 1 экз. |
| Методика поверки | МЦКЛ 0283 МП | 1 экз. |
осуществляется по документу МЦКЛ.0283.МП «ГСИ. Система измерений количества и показателей качества нефти № 557 Аригольского месторождения ОАО «Славнефть-Мегионнефтегаз». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 23.09.2019 г.
Основные средства поверки:
- рабочий эталон 1 или 2-го разряда из части 2 ГПС по приказу Росстандарта от
27.02.2018 № 256, трубопоршневая поверочная установка (ТПУ), с диапазоном воспроизведения значений объемного расхода, соответствующим диапазону измерений СИКН;
- преобразователь плотности жидкости измерительный 7835, регистрационный номер в Федеральном информационном фонде 15644-01 (15644-06 или 52638-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти Аригольского месторождения ОАО «Славнефть-Мегионнефтегаз».
изложены в документе МЦКЛ.0445.М-2019 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 557 Аригольского месторождения ОАО «Славнефть-Мегионнефтегаз». Свидетельство об аттестации методики измерений № RA.RU.311313/МИ-147-2019 от 23.08.2019.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 557 Аригольского месторождения ОАО «Славнефть-Мегионнефтегаз»
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
МИ 3532-2015 Рекомендация ГСИ. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти
