| Номер в госреестре | 77886-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВСп-5000 |
| Изготовитель | ООО "Саратовский завод металлических конструкций", г.Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВСп-5000 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуара стального вертикального цилиндрического РВСп-5000 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной вертикальный цилиндрический РВСп-5000 представляет собой вертикальный сварной (полистовое исполнение) сосуд с плоским днищем, стационарной крышей и понтоном. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуар оснащен люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара - наземная.
Резервуар стальной вертикальный цилиндрический РВСп-5000 с заводскими номером 26083, расположен на территории ОАО «Новошахтинский завод нефтепродуктов», Ростовская область, Красносулинский район, Киселевское сельское поселение, 882 КМ+700 М Автомагистрали М-19 «Новошахтинск-Майский».

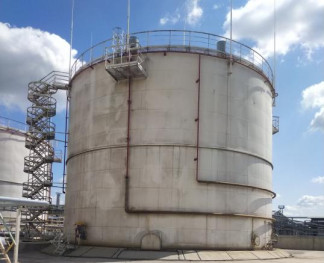

Общий вид резервуара стального вертикального цилиндрического РВСп-5000 представлен на рисунке 1.
Метрологические и основные технические характеристики резервуара приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист технического паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСп-5000 зав. №26083 | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2;
- рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
- динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63;
- нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10.
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВСп-5000
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
