| Номер в госреестре | 77888-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГСН-100 |
| Изготовитель | ООО "Техмонтаж", г.Томск, с.Тимирязевское |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГСН-100 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГСН-100 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные цилиндрические РГСН-100 представляют собой горизонтальные сварные сосуды. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров РГСН-100 - наземная.
Резервуары стальные горизонтальные цилиндрический РГСН-100 с заводскими номерами 91, 92, 93, 98, 99, 100, 101, 102, 103, 104 расположены на территории ООО «Газпромнефть-Аэро Томск».

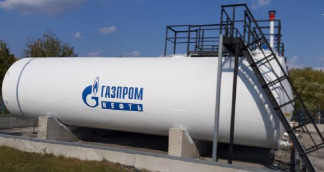

Общий вид резервуаров стальных горизонтальных цилиндрических РГСН-100 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГСН-100 зав. №№ 91, 92, 93, 98, 99, 100, 101, 102, 103, 104 | 10 шт. |
| Паспорт | 10 экз. | |
| Градуировочная таблица | 10 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Геометрический метод.
Основные средства поверки:
- рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2;
- рулетка измерительная металлическая 2-го класса точности с грузом, регистрационный № 60606-15;
- толщиномер ультразвуковой А1207, регистрационный № 21702-01;
- анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГСН-100
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 15.09.2024 |
