| Номер в госреестре | 77900-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФРМ 330Б-У1, ТФРМ 330Б-IIУ1 |
| Изготовитель | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФРМ 330Б-У1, ТФРМ 330Б-11У1 (далее по тексту -трансформаторы тока), изготовленные в период с 1982 по 1997 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока - однокаскадные, герметичные, маслонаполненные. Внешний вид трансформаторов тока представляет собой опорную конструкцию. В верхней части расположен металлический корпус, закрепленный на опорном изоляторе. Изолятор установлен на основание. Первичная обмотка и ее выводы закреплены на корпусе. Вторичные обмотки размещены внутри корпуса. Главная внутренняя изоляция - бумажно-масляная, конденсаторного типа.
Выводы вторичной обмотки расположены на основании трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительным цепям.

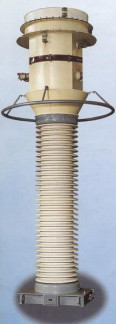

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические характеристики ТФРМ 330Б-У1
| Наименование характеристики | Значение для заводских номеров: | |
| 1807, 1808, 1767 | 1681, 1828, 1772, 1714, 1706, 1686 | |
| Номинальное напряжение, кВ | 330 | 330 |
| Номинальный первичный ток Г1ном, А | 3000 | 2000 |
| Номинальный вторичный ток Г2ном, А | 1 | 1 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2 | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 |
Таблица 2 - Метрологические характеристики ТФРМ 330Б-1ГУ1
| Наименование характеристики | Значение для заводских номеров: |
| 3892, 3909, 3917, 3939, 3947, 3926, 3577, 3557, 3561, 3601, 3604, 3597, 3628, 3879, 3362, 3944, 3925, 3935, 3009, 3007, 3021 | |
| Номинальное напряжение, кВ | 330 |
| Номинальный первичный ток !1ном, А | 2000 |
| Номинальный вторичный ток !2ном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФРМ 330Б-У1 | 9 шт. |
| Трансформатор тока | ТФРМ 330Б-ГГУ1 | 21 шт. |
| Паспорт | ТФРМ 330Б-У1 | 9 экз. |
| Паспорт | ТФРМ 330Б-ГГУ1 | 21 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФРМ 330Б-У1, ТФРМ 330Б-11У1
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 43 |
| Поверителей | 1 |
