| Номер в госреестре | 77908-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-8 |
| Изготовитель | ООО "ИТС Металлконструкция", г.Казань |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-8 предназначены для измерения объема нефтепродуктов, а также для их хранения на СИКН № 1227 и СИКН №1247 ЛПДС «Сокур» Новосибирского РНУ АО «Транснефть-Западная Сибирь».
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-8 основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Резервуары стальные горизонтальные цилиндрические РГС-8 представляют собой сварной металлический сосуд в форме горизонтального цилиндра, оборудованный приемораздаточными устройствами и люками.
Заполнение и выдача нефтепродукта осуществляется через приемно-раздаточные устройства.
Резервуары стальные горизонтальные цилиндрические РГС-8 расположены на территории ЛПДС «Сокур», Новосибирская область, Мошковский район, село Сокур, ул. Промышленная, д.8.

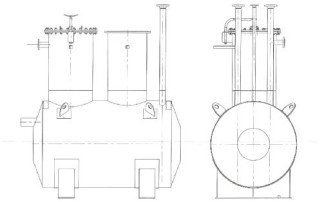

Эскиз резервуаров стальных цилиндрических РГС-8 представлен на рисунке 1. Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-8 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 8 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры измеряемой жидкости, °С | от -35 до +40 |
| Условия эксплуатации: - температура окружающей среды, °С | от -48 до +36 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуары стальные горизонтальные цилиндрические, зав. №№ 226 и 227 | РГС-8 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рабочий эталон 2 разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 г. № 256;
- образцовое средство измерений 2 разряда в соответствии с ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости»;
- термометр ртутный стеклянный лабораторный ТЛ-4 №2 (регистрационный №303-91);
- манометр цифровой ДМ5002М (регистрационный № 68984-17);
- ареометр АНТ-1 (регистрационный № 6262-83);
- рулетка измерительная металлическая 2 класса точности (регистрационный №55464-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых резервуаров стальных горизонтальных цилиндрических РГС-8 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-8
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 05.12.2024 |
