Государственный реестр средств измерений

Трансформаторы напряжения НКФ 220-58, 77918-20

77918-20
Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения) предназначены для применения
Карточка СИ
Номер в госреестре 77918-20
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ НКФ 220-58
Изготовитель МНПО "Электрозавод", г.Москва
Год регистрации 2020
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения)    предназначены    для    применения

в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание.

Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням.

Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.

Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.

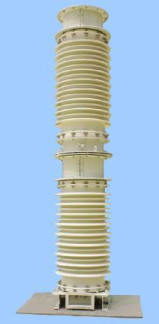

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

!■№

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение первичной обмотки и1ном, кВ

220/V3

Номинальное напряжение вторичной обмотки и2ном, В

100/V3

Номинальная частота £юм, Гц

50

Класс точности основной вторичной обмотки

0,5

Номинальная мощность основной вторичной обмотки, ВА

400

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

(заводские номера: 1022911, 1022904, 1022923, 1005281, 1003869, 949367, 980644, 980658)

НКФ 220-58

8 шт.

Трансформатор напряжения

(заводские номера: 1119701, 1102041, 1095955, 1134070, 1134069, 1134068, 1134067, 1145087, 1137919, 1041191, 1131258, 1125309, 1150906, 1032534)

НКФ 220-58 У1

14 шт.

Паспорт

НКФ 220-58

8 экз.

Паспорт

НКФ 220-58 У1

14 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство

о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 220-58

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

Зарегистрировано поверок 17
Поверителей 3
Актуальность данных 21.11.2024
77918-20
Номер в ГРСИ РФ:
77918-20
Производитель / заявитель:
МНПО "Электрозавод", г.Москва
Год регистрации:
2020
